5

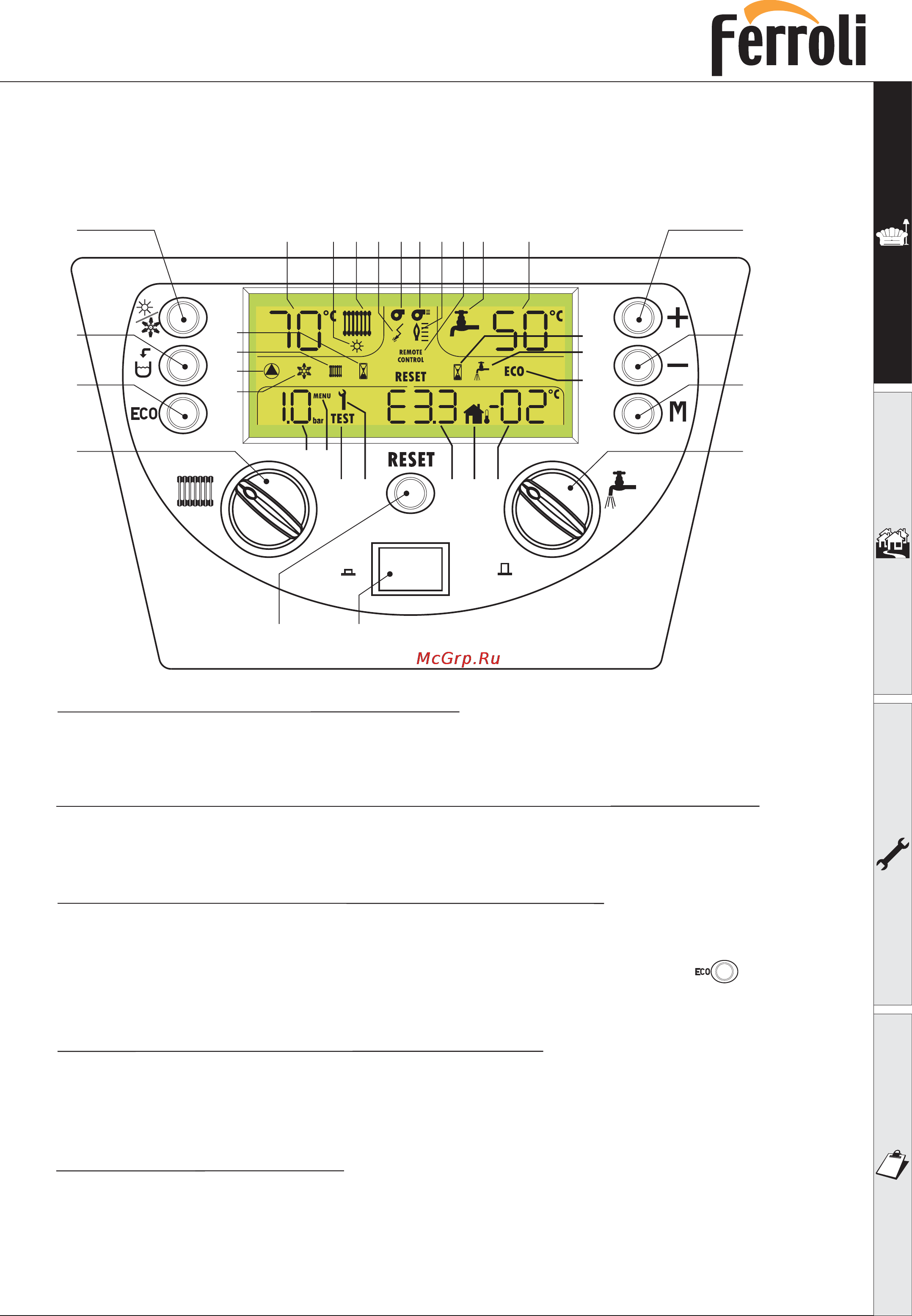

1.2 Панель управления
ON
OFF
1
2
3
4
10
9
8
7
6
16 14 13 15 12 1118 20
36 3734 33
3230
35
5
17
21
22
23
28
27
26
19
24
Рис. 1
1 - Клавиша выбора режима Лето/Зима
В зимнем режиме производится нагрев воды, как для контура системы отопления, так и для
контура ГВС, в летнем режиме - только для контура горячего водоснабжения.
2 - Клавиша автоматической/полуавтоматической подпитки агрегата
Эта клавиша позволяет пользователю производить подпитку агрегата при недостаточном
давлении в системе отопления.
3 - Клавиша выбора режима Экономичный/Комфорт
В режиме Комфорт котел производит ускоренный нагрев воды благодаря микронакопителю с
саморегулирующимся электрическим нагревателем.
Для включения/отключения режима Комфорт достаточно нажать клавишу 3 (
- 3 pис. 1).
Когда включен режим Комфорт, надпись ЕСО исчезает с дисплея.
4 - Регулятор температуры в системе отопления
Для повышения температуры теплоносителя, подаваемого в систему отопления, повернуть
рукоятку по часовой стрелке, для снижения температуры - против часовой стрелки.
Диапазон регулирования температуры - от 30 0С до 85 0С.
5 - Клавиша СБРОС (RESET)
Клавиша Сброс позволяет восстановить рабочий режим котла при блокировке режима ее
функционирования.
Для восстановления рабочего режима - нажать клавишу 5 (Сброс (Reset) - рис. 1).
В случае появления ошибки в работе котла, на дисплее мигает надпись с наименованием
причины неисправности и появляется надпись RESET.
ECONCEPT 25C
