12
ECONCEPT 25C

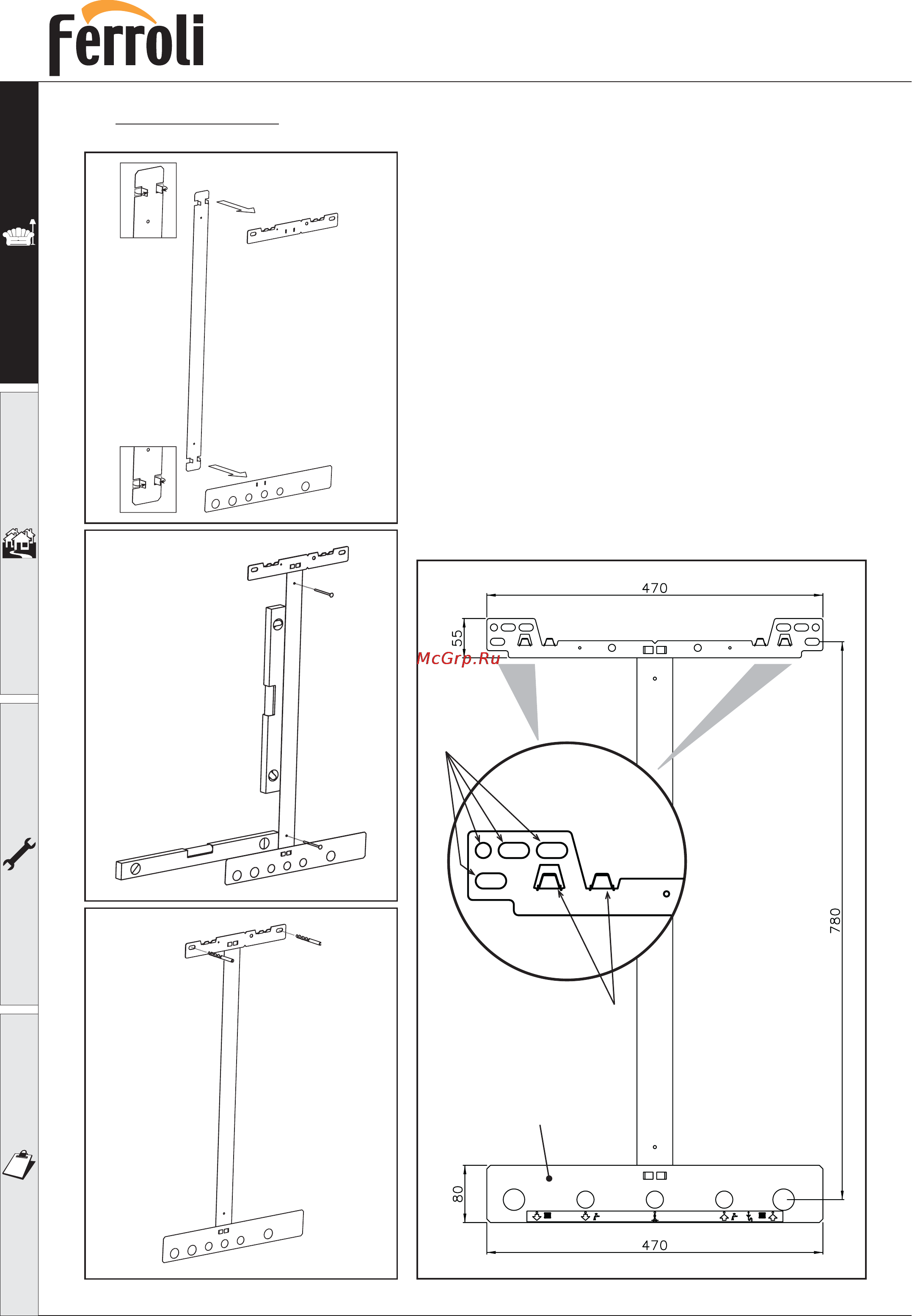

Крепление на стене
В комплект поставки котла входит планка крепежа к
стене (рис. 5а - деталь 1) с набором дюбелей и винтов,
а также разборная металлическая рама (рис. 5а -
детали 2 и 3), позволяющая наметить в стене места
крепежных отверстий и места подвода к котлу воды и газа.
Подсоединить раму к планке крепежа и приложить ее
к стене. С
помощью уровня с пузырьком воздуха (рис. 5б)
убедиться, что нижняя планка (рис. 6 - деталь С) находитс
я
в горизонтальном положении.
Временно закрепить раму на стене с помощью двух винтов
или двух гвоздей, вставляемых в отверстия "4" (рис. 5б).
Отметить места крепления "А", в которые затем будут
вставлены нарезные дюбеля для фиксации винтами планки
крепежа. Через отверстия в нижней планке "С" отметить
места подвода к котлу труб воды и газа и
панели
крепления кранов.
После фиксации на стене планки крепежа повесить котел
на крюки "В".
1
2
3
4
4
Рис. 6
A
B
C
Рис. 5a
Рис. 5б
Рис. 5c
