102
DOMIcompact C 30 D
EnglishFrançaisRomânăРусский
Fig. 12
1110 7
8
9
78
56
81
44
32
49
20
27
74
14
114
136
42
34
126
Обозначения
7 Подача газа
8 Выход воды ГВ-
9 Вход холодной воды для ГВ-
10 Подача горячей воды в систему отопления
11 Возврат из системы отопления
14 Предохранительный клапан
20 Блок горелок
27 Теплообменник
32 Циркуляционный насос системы отопления
34 Датчик температуры воды в системе отопления
38 Расходомер
42 Датчик температуры воды системы горячего
водоснабжения
44 Газовый клапан
49 Предохранительный термостат
56 Расширительный сосуд
74
Кран для заливки воды в систему
78 Прерыватель тяги
81 Поджигающий и следящий электроды
114 Реле давления воды
126 Tермостат температуры продуктов
сгорания

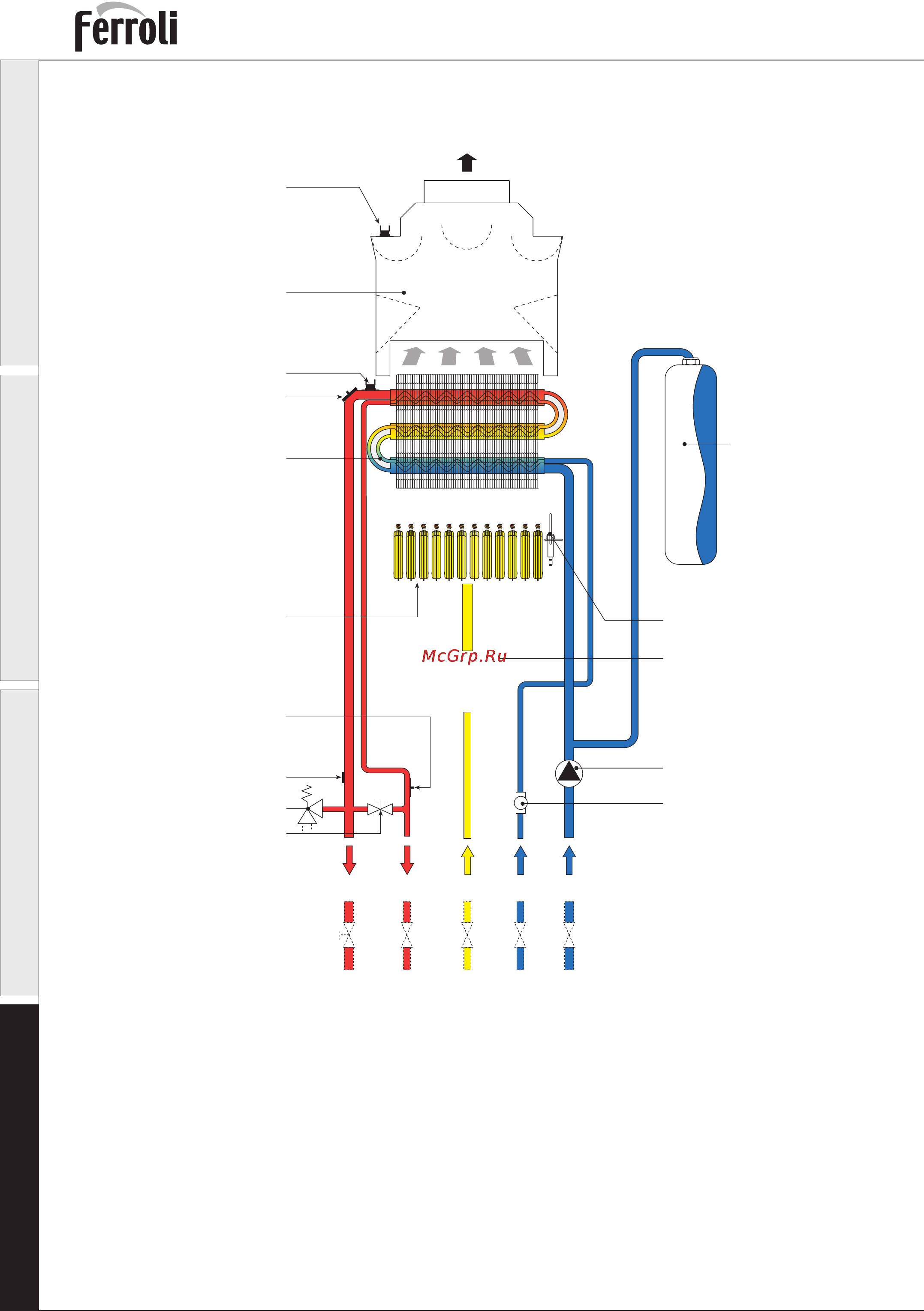

4.3 Гидравлическая схемаù

Содержание

Похожие устройства

ferrali DOMIcompacf С 30 D 4 3 Гидравлическая схемай c Л O c Ш Л cu о c cu CU c cu E о Г Обозначения 7 Подача газа 8 Выход воды ГВ9 Вход холодной воды для ГВ10 Подача горячей воды в систему отопления 11 Возврат из системы отопления 14 Предохранительный клапан 20 Блок горелок 27 Теплообменник 32 Циркуляционный насос системы отопления 34 Датчик температуры воды в системе отопления 38 Расходомер 42 Датчик температуры воды системы горячего водоснабжения 44 Газовый клапан S s о о 0_ 102 49 Предохранительный термостат 56 Расширительный сосуд 74 Кран для заливки воды в систему 78 Прерыватель тяги 81 Поджигающий и следящий электроды 114 Реле давления воды 126 Термостат температуры продуктов сгорания
