105
DOMIcompact C 30 D
English Français Română Русский

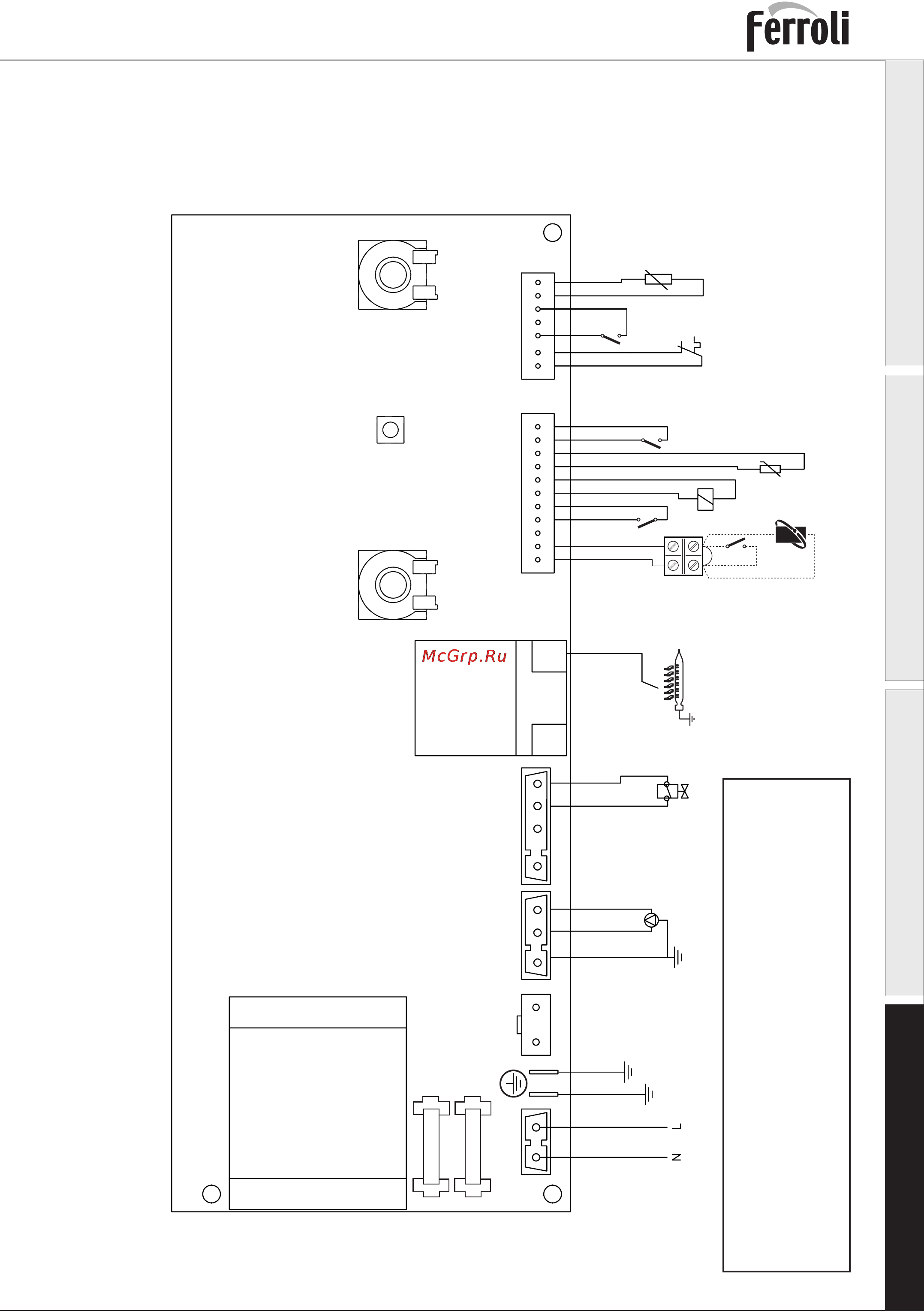

4.6 Электрическая схема
рис. 15
ВНИМАНИЕ
Перед подключением термостата температуры в помещении
или устройства ДУ снимите перемычку на клеммнице.
Обозначения
32 Циркуляционный насос системы отопления
34 Датчик температуры воды в системе отопления
38 Расходомер
42 Датчик температуры воды ГВ-
44 Газовый клапан
47 Кабель “Modureg”
49 Предохранительный термостат
72 Tермостат температуры воздуха в помещении
81 Запальный/следящий электрод
114 Реле давления воды
126 Термостат температуры продуктов сгорания
3449
TRASFORMATORE
42
114
72
4432230V 50Hz
X5 X3 X7
X6 X4
1 2 1 2 3 1 2 3 4 123456712345678910 11
FUSIBILE
FUSIBILE
X1
N L
81
47
38
F 3.15A
F 3.15A
139
126
MF08FA.1
