■ Unidade Exterior
■
Unidade Interior
1. Persianas (lâminas verticais):
As persianas encontram-se no interior da
saída de ar. (página 12.)
2. Saída de ar
3. Alhetas (lâminas horizontais): (página 12.)
4. Patilha do painel frontal
5. Entrada de ar
6. Mostrador
7.
Filtro de ar
8. Filtro desodorizante fotocatalítico e filtro
de purificação do ar:
• Estes filtros estão instala dos no interior
dos filtros de ar.
9. Painel frontal
10. Lâmpada de Funcionamento (verde)
11. Lâmpada do TEMPORIZADOR
(amarelo): (página 18.)
12. Luz SAIR DE CASA (rossa):
Acende-se quando utiliza o funcionamento
SAIR DE CASA. (página 16.)
13. Comando LIGADO/DESLIGADO a
Unidade Interior: (página 10.)
•
Prima uma vez este comando para iniciar a
operação. Prima mais uma vez para desligar.
•
O modo de funcionamento encontra-se no
quadro seguinte.
•
Prima o comando utilizando um objecto ponti-
agudo, como uma caneta.
•
Este comando é útil se não houver controlador remoto.
14. Receptor de sinal:
•
recebe sinais do controlador remoto.
•
quando a unidade recebe um sinal, ouvirá um
pequeno sinal sonoro.
•
Arranque do funcionamento ......bip-bip
•
Definições alteradas...................beep
•
Paragem do funcionamento .......beeeeep
■

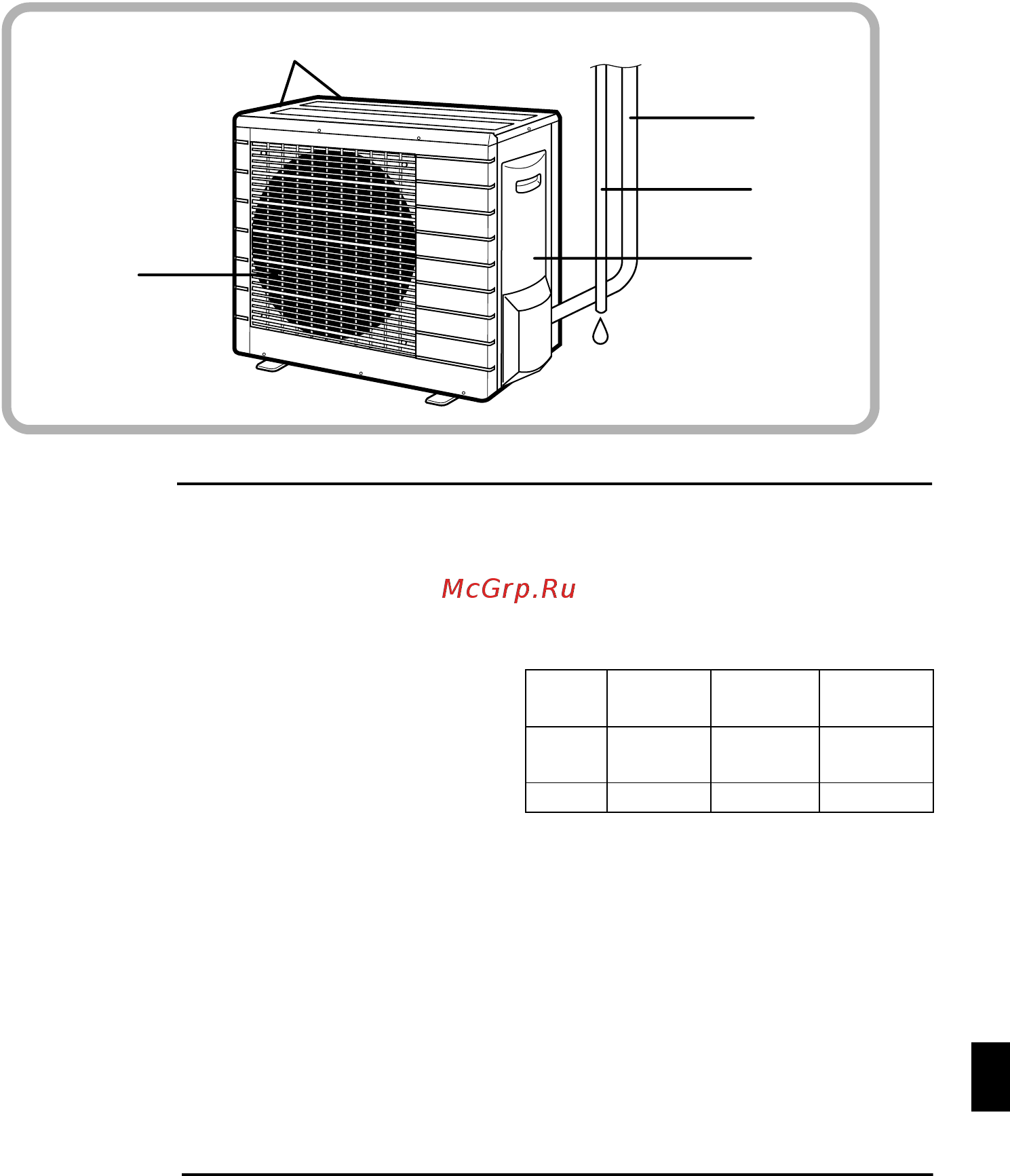

Unidade Exterior
15. Entrada de ar: (Partes traseira e lateral)
16. Saída de ar
17. Tubo de refrigeração e cabo da unidade
de entrada
18. Mangueira de drenagem
19. Fio Terra:
• Encontra-se no interior desta tampa.
O aspecto da unidade interior pode ser diferente em certos modelos.
17
18
19
16
15
Mode
Definição da
temperatura
Velocidade do
caudal de ar
FLKS
REFRIG-
ERAÇÃO
22°C
AUTO
FLXS AUTO
25°C
AUTO
08_PT_3P194444-5D.fm Page 5 Wednesday, August 21, 2013 7:05 PM
