ECONCEPT TECH 25 A
104 RU
cod. 3540I311 - 05/2008 (Rev. 00)
2.5 Подключение электропитания
Подключение к сети электроснабжения
B
Электрическая безопасность аппарата обеспечивается только в том случае, еси он правильно подключен к
эффективной системе заземления, устроенной в соответствии с действующими правилами техники безопасности.
Поручите квалифицированному персоналу проверить исправность и достаточность системы заземления.
Изготовитель не несет ответственности за ущерб, причиненный вследствие того, что агрегат не был заземлен.
Удостоверьтесь также, что система электроснабжения способна обеспеч
ить максимальную потребляемую
мощность агрегата, указанную на табличке номинальных данных.
Котел поставляется с готовой электрической проводкой и кабелем для подключения к линии электропитания типа "Y" без
вилки. Подключение к электрической сети должно быть выполнено в виде фиксированного соединения, оборудованного
двухполюсным выключателем, расстояние между контактами которого должно быть не менее 3 мм. Между котлом и
ис
точником электрического питания должны быть установлены плавкие предохранители, рассчитанные на силу тока не
более 3 A. При выполнении электрических соединений очень важно соблюсти полярность (ФАЗА: коричневый провод /
НЕЙТРАЛЬ: синий провод / ЗЕМЛЯ: желто-зеленый провод. При монтаже или замене кабеля питания, провод заземления
следует оставлять длиннее остальных на 2 см.
B
Пользователю запрещается самостоятельно производить замену питающего кабеля. В случае повреждения кабеля
выключите агрегат и обращайтесь к квалифицированным специалистам для его замены. В случае замены
электрического кабеля питания используйте исключительно кабель типа “HAR H05 VV-F” 3x0,75 мм2 с наружным
диаметром не более 8 мм.
Термостат комнатной температуры
B
ВНИМАНИЕ: ТЕРМОСТАТ КОМНАТНОЙ ТЕМПЕРАТУРЫ ДОЛЖЕН БЫТЬ УСТРОЙСТВОМ С КОНТАКТАМИ НЕ
ПОД НАПРЯЖЕНИЕМ. ПРИ ПОДАЧЕ НАПРЯЖЕНИЯ 230 В НА КЛЕММЫ ТЕРМОСТАТА КОМНАТНОЙ
ТЕМПЕРАТУРЫ ПОВЛЕЧЕТ ЗА СОБОЙ НЕПОДЛЕЖАЩЕЕ РЕМОНТУ ПОВРЕЖДЕНИЕ ЭЛЕКТРОННОЙ ПЛАТЫ.
При подключении регуляторов комнатной температуры с повременной программой управления или таймера, не
следует запытывать их через размыкающие контакты. В зависимости от типа устройства питание должен
по
дводиться напрямую от сети или от батареек.
Датчик температуры наружного воздуха (опция)
Подключите датчик к соответствующим клеммам. Длина электрического кабеля для присоединения датчика температуры
наружного воздуха к котлу не должна превышать 50 м. Может быть использован обыкновенный двухжильный кабель.
Предпочтительно, чтобы датчик температуры наружного воздуха был установлен на северной, северо-западной стене здания
либо на той стороне, куда выходят основные жилые помещения. Датчик не должен нах
одиться на солнечной стороне в
утреннее время и, вообще, по возможности, не должен подвергаться прямому воздействию солнечных лучей; в случае
необходимости следует предусмотреть какую-нибудь защиту. В любом случае датчик не должен находиться рядом с окнами,
дверьми, вентиляционными отверстиями, дымовыми трубами или источниками тепла, которые могут привести к искажению
производимых измерений.

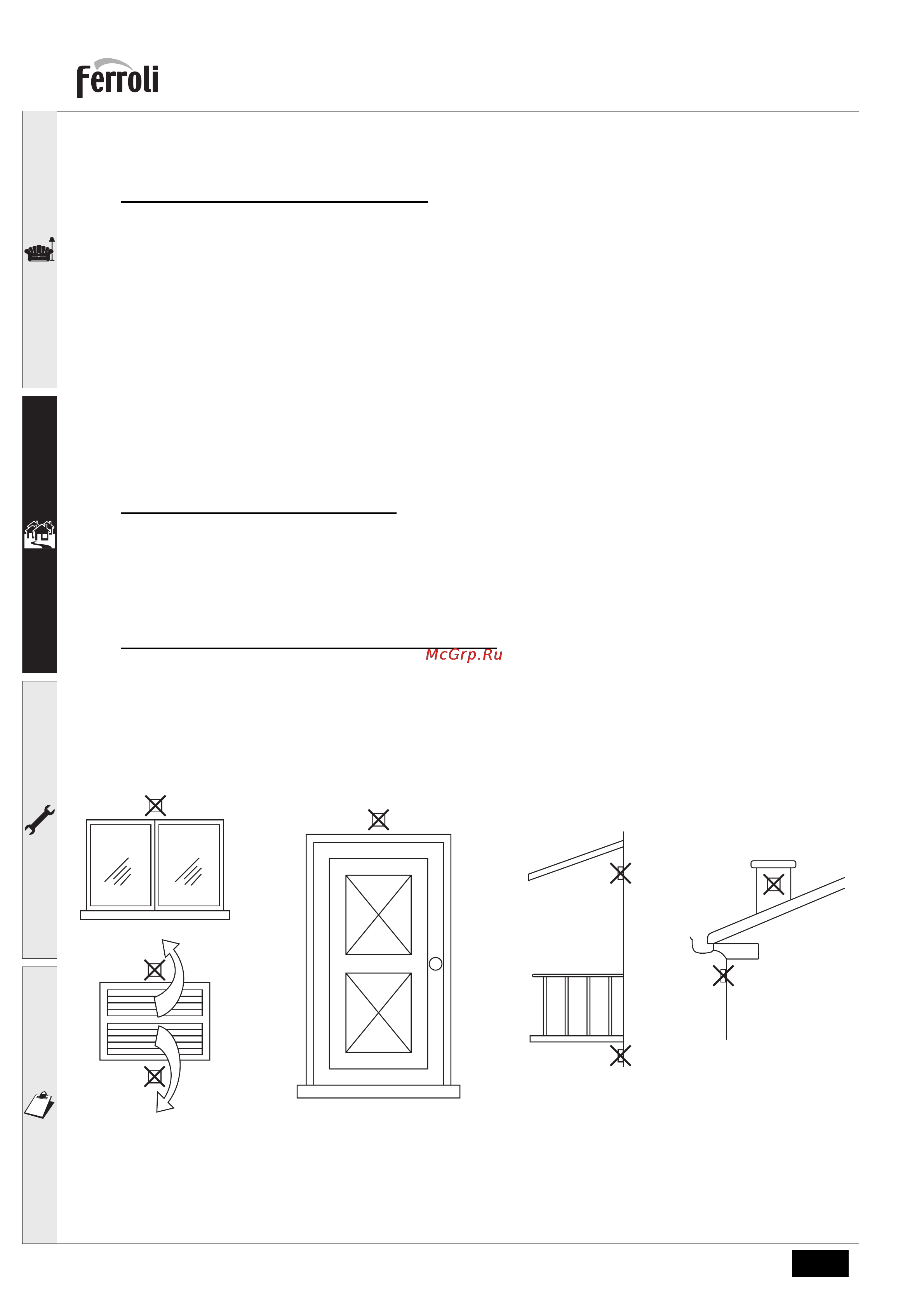

рис. 18 - Мест
а, в которых не рекомендуется установить датчик температуры наружного воздуха.
