ECONCEPT TECH 25 A
117RU
cod. 3540I311 - 05/2008 (Rev. 00)
4.2 Общий вид и основные узлы

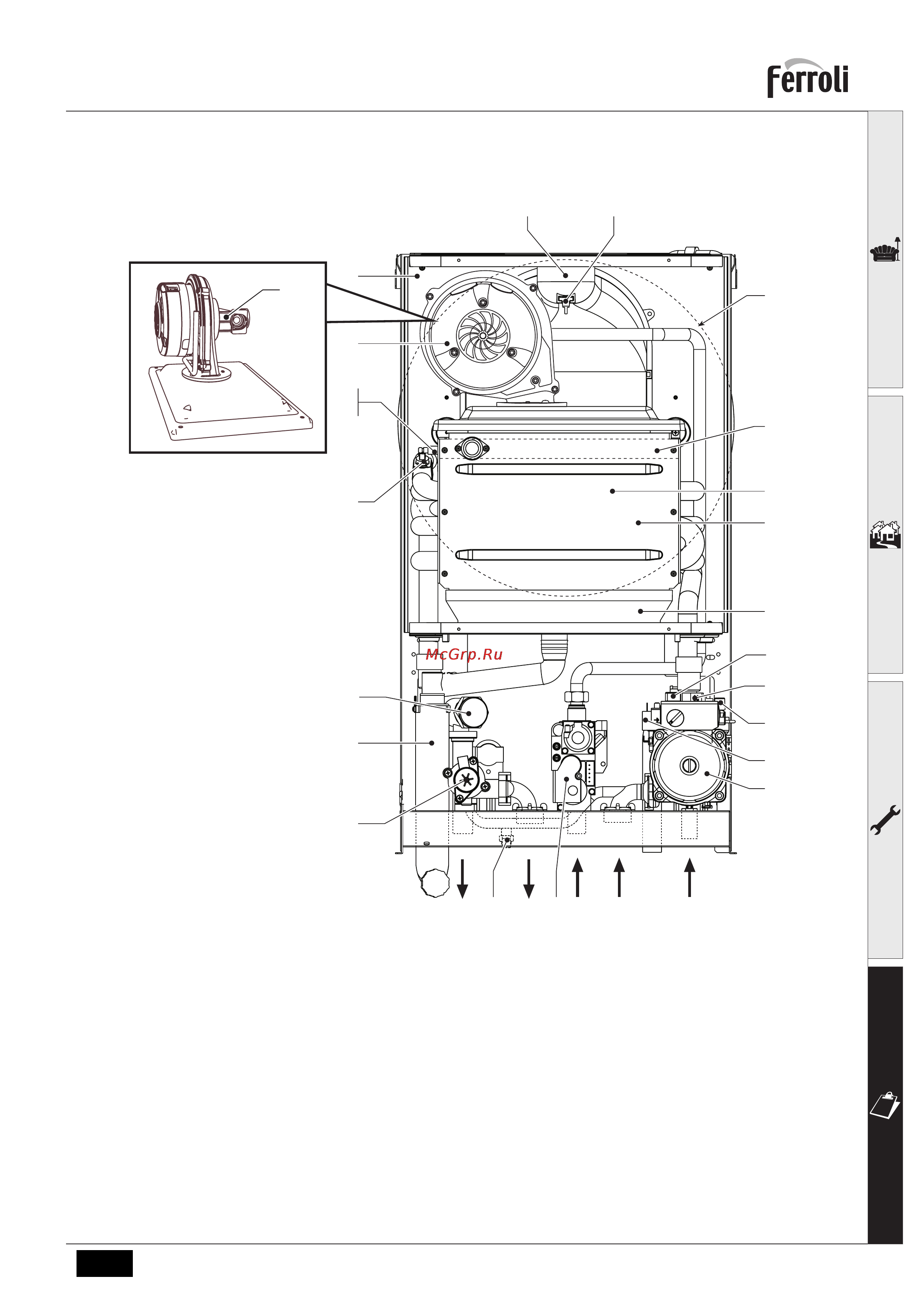

рис. 32 - Общий вид
5 Герметичная камера
7 Подвод газа
10 Выходной штуцер контура системы отопления
11 Обратный трубопровод системы отопления
14 Предохранительный клапан
16 Вентилятор
19 Камера сгорания
22 Основная горелка
29 Патрубок для отвода дымовых газов
32 Циркуляционный насос системы отопления
36 Автоматический воздухоотводчик
44 Газовый клапан
56 Расширительный бак
74 Кран для заливки воды в систему
82 Следящий электрод
95 Отвод
ной клапан
114 Реле давления воды
161 Конденсационный теплообменник
186 Датчик возврата
188 Электрод розжига
191 Датчик температуры дымовых газов
193 Сифон
196 Бак для конденсата
201 Смесительная камера
209 Подающий трубопровод бойлера
210 Обратный трубопровод бойлера
250 Фильтр на подающем трубопроводе системы
отопления
278 Двойной датчик (предохранительный +
температуры воды в системе отопления)
201
56
22
161
19
196
186
36
114
32
112107442097410
95
193
278
82
188
16
5
29 191
250
14
