ECONCEPT TECH 25 A
113RU
cod. 3540I311 - 05/2008 (Rev. 00)

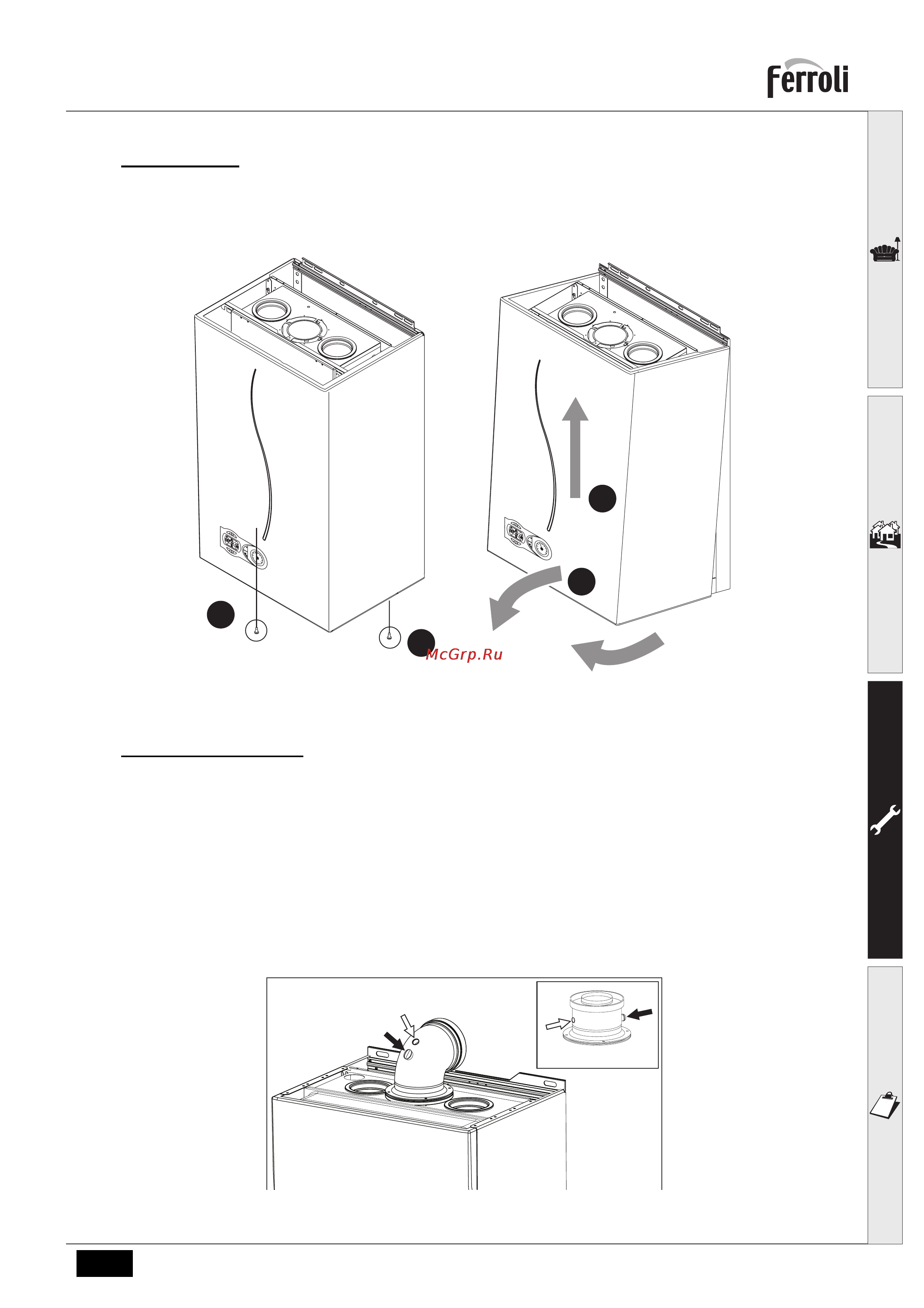

Снятие кожуха
Демонтаж кожуха выполняется следующим образом (рис. 29):
1. Отвинтите винты (1)
2. Поверните кожух (2) и снимите его.
3. Приподнимите и снимите кожух (3)
рис.29 - Демонтаж кожуха
Анализ дымовых газов
Анализ продуктов сгорания производится в точках отбора воздуха (поз. 2) и дымовых газов (поз. 1), показанных на рис.
рис.30.
Отбор выполняется следующим образом:
1. Снять заглушки с гнезд отбора воздуха и дымовых газов
2. Вставить датчики
3. Нажать клавиши "+" и "-" в течение 5 секунд, чтобы включить режим TEST.
4. Подождать 10 минут для стабилизации котла
5. Произвести измерение.
При ра
боте на метане количество CO
2
должно находиться в пределах между 8,7 и 9 %.
При работе на сжиженном газе количество CO
2
должно находиться в пределах между 9,5 и 10 %.
A
Анализы, выполненные при нестабилизированном котле, могут привести к погрешности измерения.
рис.30 - Анализ дымовых газов
3
1
2
1
eco
com
fort
reset
1
2
3
4
0
BAR
eco
com
fort
reset
1
2
3
4
0
BAR
2
2
1
1
