ECONCEPT TECH 25 A
108 RU
cod. 3540I311 - 05/2008 (Rev. 00)
Таблица.4 - Принадлежности
Подключение к коллективным дымоходам

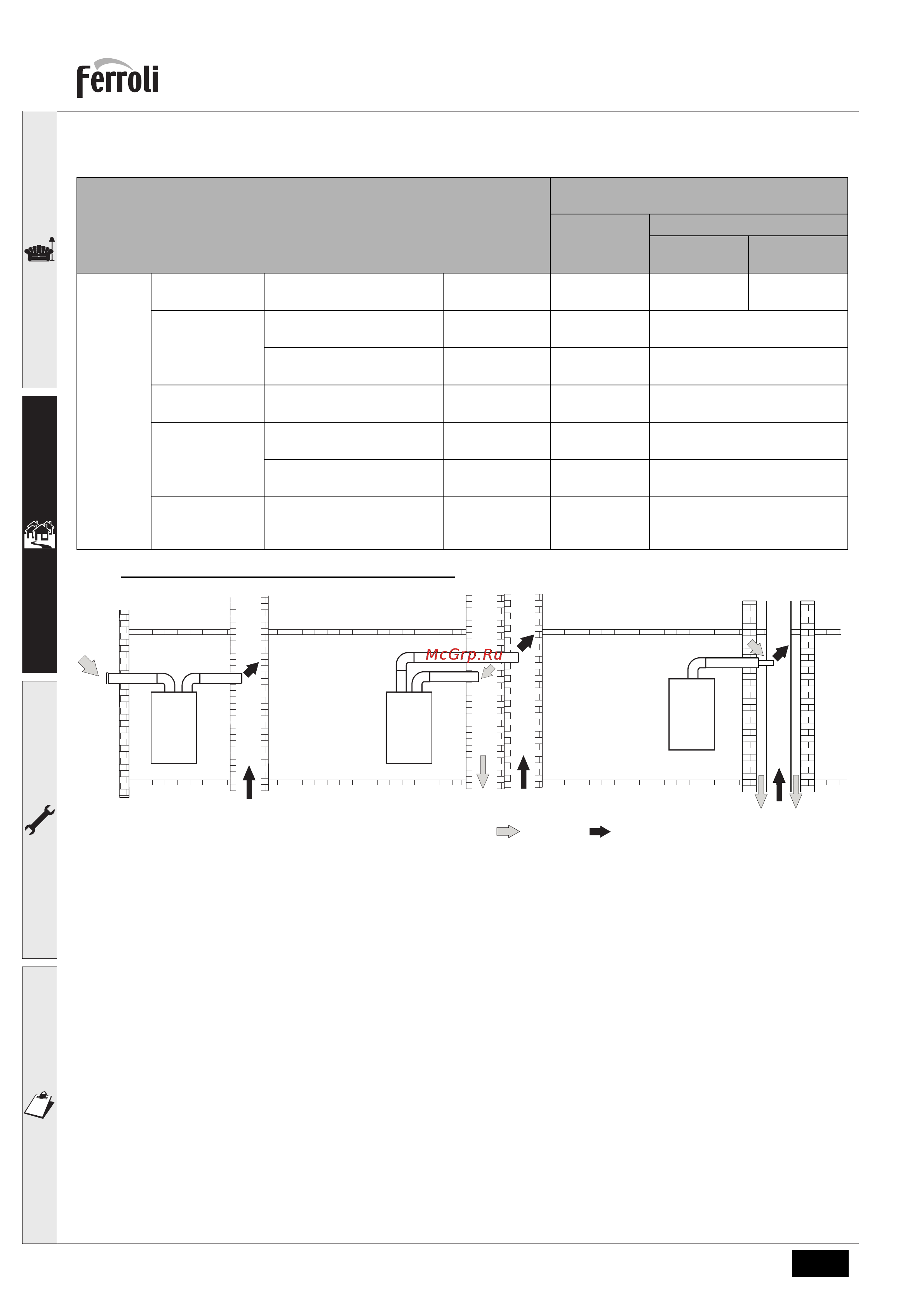

рис. 25 - Примеры подключения к дымоходам ( = Воздух / = Дымовые газы)
В связи с этим, если предполагается подключить котел ECONCEPT TECH 25 A к коллективному дымоходу или к одиночной
дымовой трубе с естественной тягой, дымоход или дымовая труба должны проектироваться квалифицированными
специалистами с соблюдением действующих норм, причем они должны подходить для агрегатов с герметичной камерой
сгорания, оборудованных вентилятором.
В час
тности, дымоходы и дымовые трубы должны обладать следующими характеристиками:
• Их размеры должны быть рассчитаны по методике, приведенной в действующих нормах.
• Они должны быть непроницаемыми для продуктов сгорания, устойчивыми к воздействию дымовых газов и высоких
температур, непроницаемыми для конденсата.
• Дымоход или дымовая труба должны располагаться по вертикали и не иметь узк
их мест; трубы должны иметь круглое
или квадратное сечение.
• Каналы горячих дымовых газов должны проходить на безопасном расстоянии от горючих материалов или быть должным
образом изолированы.
• Разрешается подключение только одного котла на каждом этаже.
• К дымоходам разрешается подключение агрегатов только одного типа (исключительно агрегаты с принудительной тягой
либо агрегаты исключительно с естественной тя
гой).
• В каналах запрещается использование механических всасывающих устройств.
• При работе в стабильных условиях дымоход или дымовая труба должны находиться в разрежении по всей своей длине.
• Внизу должна быть предусмотрена камера для сбора твердых веществ или возможного конденсата, которая оборудуется
металлическим герметичным лючком.
Потери в м
экв
Приток
воздуха
Удаление дымовых газов
Вертикальн
ый
Горизонталь
ный
диам. 80 ТРУБА 1 м с раструбом и гладким
хвостовиком
1KWMA83W 1.0 1.6 2.0
КОЛЕНО 45° с раструбом и гладким
хвостовиком
1KWMA65W 1.2 1.8
90° с раструбом и гладким
хвостовиком
1KWMA01W 1.5 2.0
ВСТАВКА с гнездом отбора дым.
газов
1KWMA70W 0.3 0.3
ОГОЛОВОК для воздуховода,
настенный
1KWMA85A 2.0 -
для дымовой трубы,
ветрозащитный
1KWMA86A - 5.0
ДЫМОХОД Раздельный для притока
воздуха/удаления дымовых
газов диам. 80/80
1KWMA84U - 12.0
C
83
C
43
C
43
