ECONCEPT TECH 25 A
121RU
cod. 3540I311 - 05/2008 (Rev. 00)

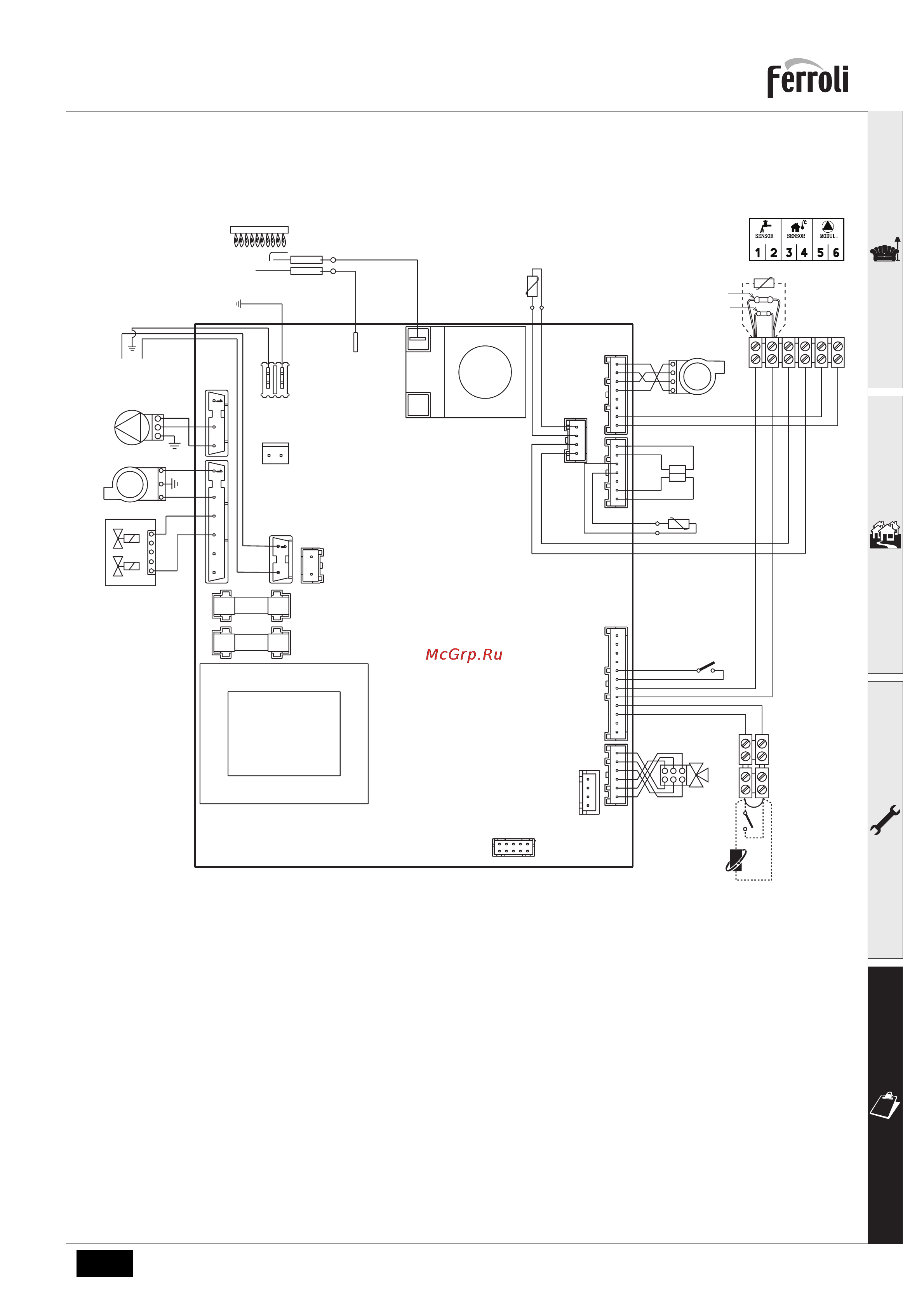

4.6 Электрическая схема
рис. 34 - Электрическая схема
A
Внимание: Перед подключением > комнатного термостата или устройства ДУ снимите перемычку на доске
зажимов.
16 Вентилятор
32 Циркуляционный насос системы отопления
44 Газовый клапан
72 Комнатный термостат
82 Следящий электрод
95 Отводной клапан
114 Реле давления воды
138 Датчик наружной температуры
139 Устройство дистанционного управления с
таймером
155 Датчик температуры воды в системе ГВС (опция)
186 Датчик возврата
188 Электрод розжи
га
191 Датчик температуры дымовых газов
278 Сдвоенный датчик (отопление + безопасность)
256 Сигнал от модулирующего циркуляционного
насоса системы отопления
72
95
155
114
191
16
186
188
82
T° T°
278
139
138
256
32
16
44
NL
230V
50Hz
123456
DBM04A
10kOhm
1.8kOhm
