ПОРЯДОК РАБОТЫ
Положение «закрыто» Положение «закрыто»
Положение “гриль”
Ручка плит моделей
506040.23г
Ручка плит моделей
506040.24г
Диапазон установки
температуры духовки
от 160 до 270 °С
Диапазон установки
температуры духовки
от 160 до 300°С
14
332243.031-43
При работе духовки с терморегулятором отклонение температуры от
установленной не должно отличаться более чем
ВНИМАНИЕ! В духовке одновременно может быть включена только
одна горелка: основная или жарочная.
Основная
горелка духовки находится под её дном.
В
плите применяется
терморегулятор, который автоматически поддерживается заданную
температуру при работе основной горелки, а также обеспечивает работу
жарочной
горелки
духовки (горелки гриль).

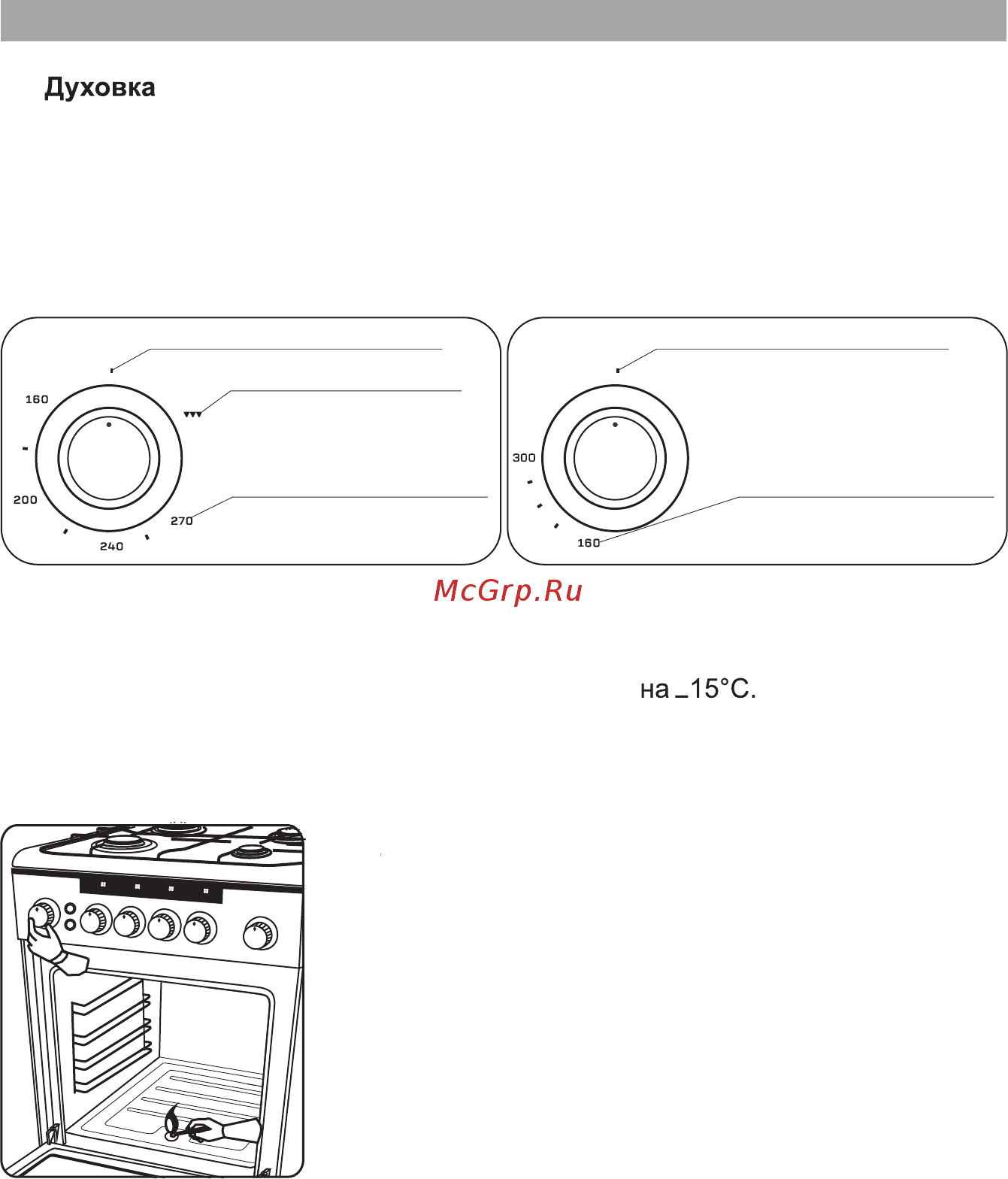

Для управления духовкой на панели управления плиты имеются символы,
представленные на рисунке.
Зажигание основной горелки духовки
производится следующим образом:
- открыть дверь духовки;
- нажать и повернуть ручку управления
терморегулятора духовки в положение
максимальной температуры «270", удерживая ее в
нажатом положении 3-5 с для срабатывания
электророзжига или приблизить пламя к горелке;
- после зажигания газа для срабатывания
устройства контроля пламени продолжать
удерживать ручку нажатой в течение 10-15 с;
- отпустить ручку терморегулятора;
- убедившись, что горение устойчиво, перевести
ручку на нужную температуру, закрыть дверь.
Если пламя вдруг по какой-либо причине погаснет, то чтобы снова зажечь
горелку, необходимо установить ручку в положение «закрыто», подождать не
менее 1 мин, а затем опять попытаться разжечь горелку.
+
