Размеры и подключения2

2 Размеры и подключения

Таб. 1 Габаритные и присоединительные размеры

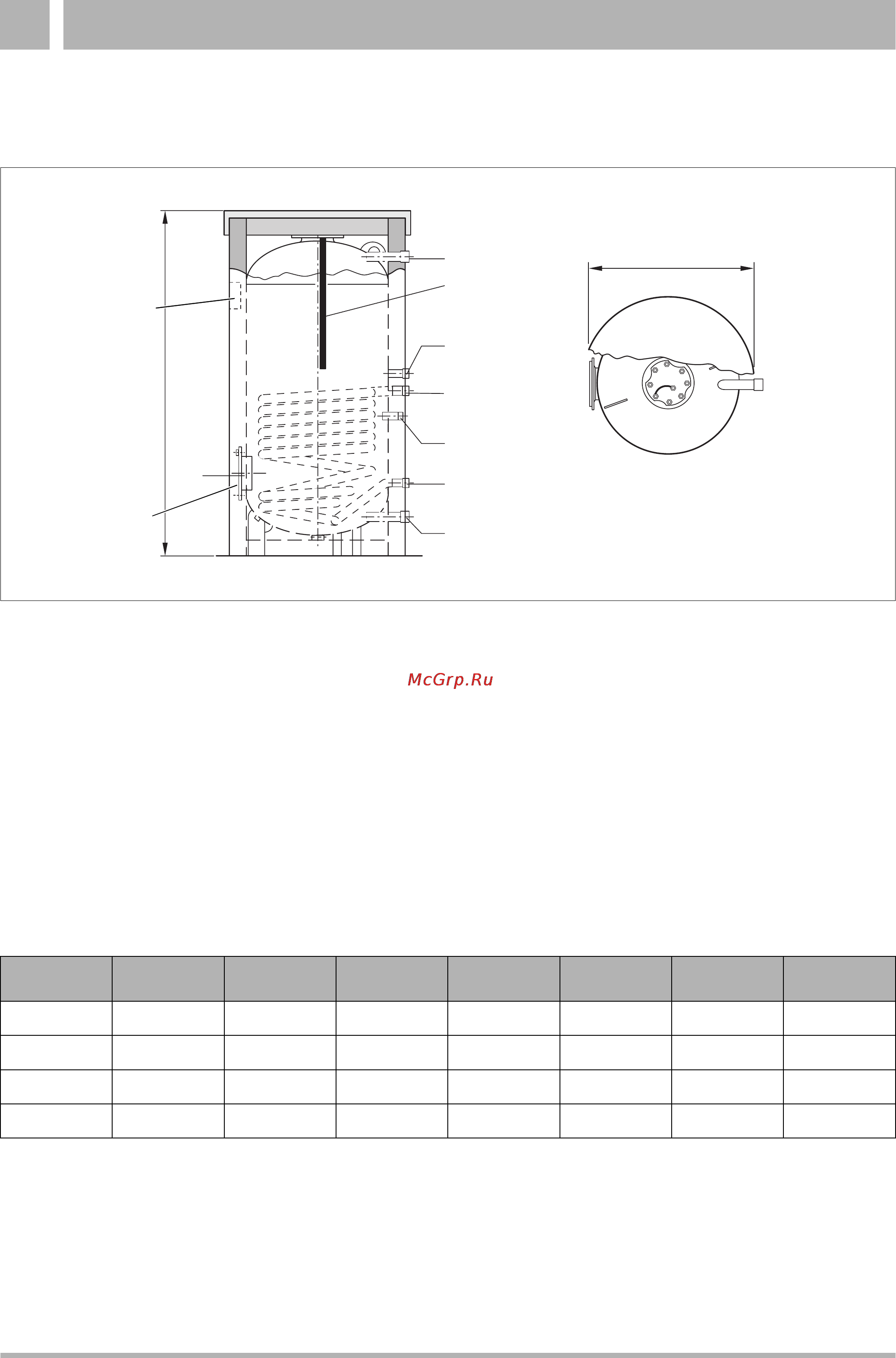

Рис. 2 Размеры и подключения

Поз. 1: магниевый анод

EK/EL

EH*

WT*

ØD

IMP*

Условные обозначения:

AB = Выход горячей воды EZ = Вход циркуляционной линии

VS = Подающая линия бака-водонагревателя EH = Электропатрон*

RS = Обратная линия бака-водонагревателя IMP = Стабилизатор напряжения с инертным анодом*

EK = Вход холодной воды WT = Теплообменник*

EL = Слив воды MB = Штуцер для замеров параметров горячей воды

отопительного котла

* Дополнительное оборудование.

Тип

ØD

[мм]

Вес

[кг]

400 810/850 1550 R1¼ R1¼ R1¼ R¾ 185

500 810/850 1850 R1¼ R1¼ R1¼ R¾ 221

750 960/1000 1850 R1¼ R1¼ R1½ R¾ 319

1000 1060/1100 1920 R1½ R1¼ R1½ R¾ 406
