3.4 Теплоизоляция

Лучше всего теплоизоляцию устанавливать при темпера-

туре примерно + 15 °C. Чтобы легче подтянуть концы

теплоизоляционных матов друг к другу, нужно слегка по-

стукивать по ним в направлении обоих концов застежек.

Торцевые планки сначала надеть на присоединительные

штуцеры и закрепить монтажными приспособлениями

(U-образными планками).

l Теплоизоляционный круг с надрезами для ножек бака-

водонагревателя положить на пол (рис.6).

l Обернуть теплоизоляционные маты вокруг бака-водо-

нагревателя так, чтобы штуцеры подключения попали

в отверстия на матах (рис.6).

l Подтянуть и скрепить между собой концы теплоизоля-

ционных матов (рис.6).

l Вставить теплоизоляционную шайбу (рис.7, поз.3)

перед передней крышкой смотрового люка (рис.7,

поз.1).

l Прикрутить 4 саморезами (рис.7, поз.2) кожух,

закрывающий крышку смотрового люка.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Теплоизоляционный мат состоит из двух

частей.

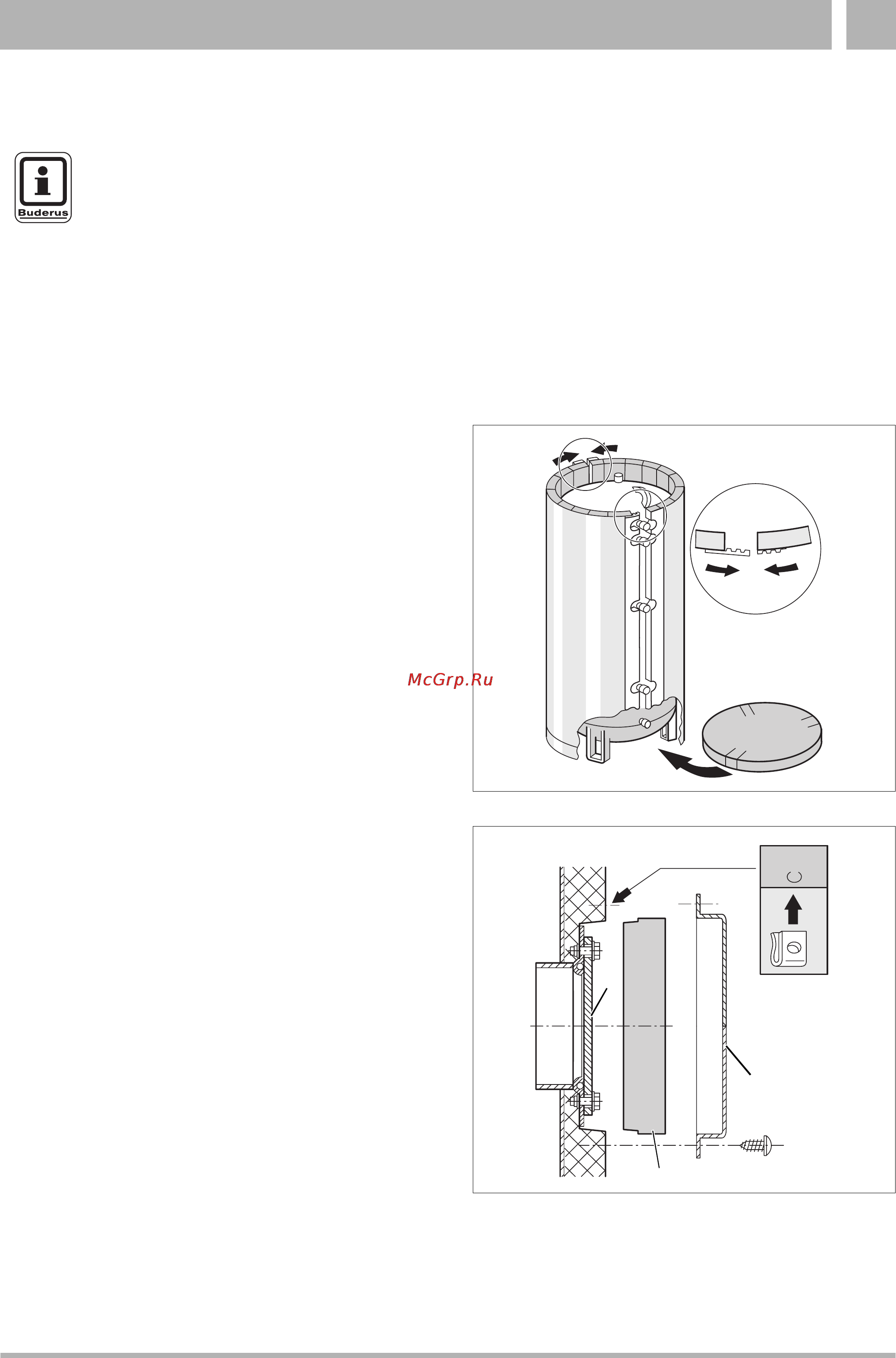

Рис. 6 Теплоизоляция

Рис. 7 Теплоизоляция крышки переднего смотрового

люка
