Монтаж3

l Вставить накладную планку (рис.8, поз.4) в торцевую

планку теплоизоляции.

l Изнутри в вырез вставить прямоугольные теплоизоля-

ционные заглушки (рис.8, поз.3).

l В отверстия для неиспользуемых присоединительных

штуцеров установить круглые теплоизоляционные

заглушки.

l Теплоизоляционный круг (рис.8, поз.1) положить на

верхнюю крышку люка таким образом, чтобы его края

совпали с краями боковой теплоизоляции.

l Надеть верхний кожух бака-водонагревателя (пласт-

массовую крышку, рис.8, поз.2) сверху теплоизоля-

ционного круга так, чтобы в него вошли края боковой

теплоизоляции.

l Вынуть фирменную табличку из технической докумен-

тации.

l Снять с обратной стороны фирменной таблички за-

щитную пленку и наклеить ее под уже существующей

фирменной табличкой меньшего размера (рис.9).

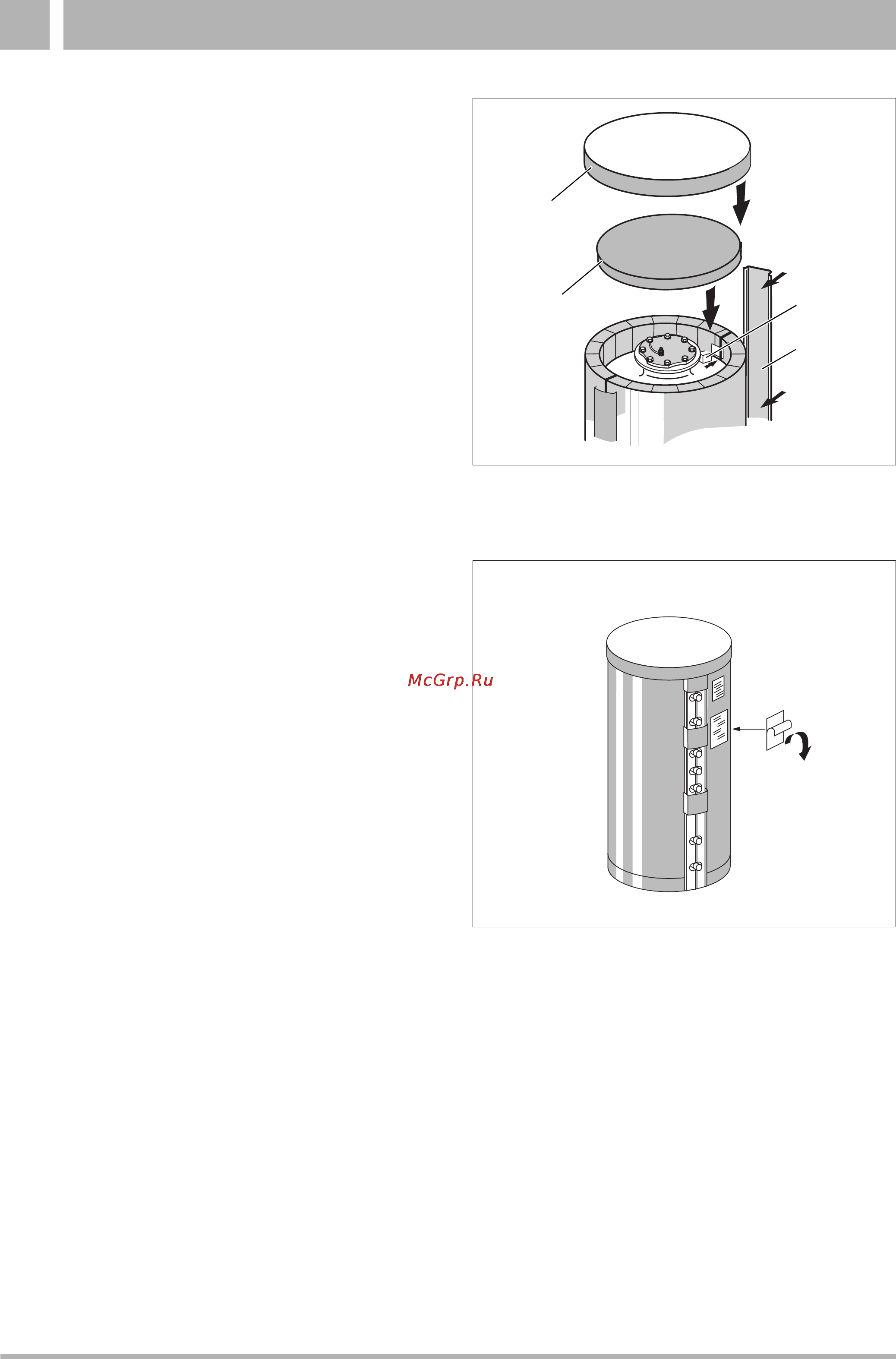

Рис. 8 Теплоизоляция крышки верхнего смотрового

люка

Рис. 9 Крепление фирменной таблички
