Монтаж3

3.2 Датчики

l Установить датчики в гильзу на задней стороне бака-

водонагревателя (рис.2, стр.4).

l Пластмассовая спираль (рис.4, поз.2), предназначен-

ная для прижатия датчиков друг к другу, при установке

автоматически сдвигается назад.

Чтобы обеспечить контакт между гильзой (рис.4,

поз.1) и поверхностями датчиков и, таким образом,

точную передачу температуры, необходимо между

датчиками вставить компенсационную пружину (рис.4,

поз.3).

l Фиксатор датчиков вставить сбоку или сверху на

оголовок гильзы (рис.4).

3.3 Магниевый анод

l Проверьте, подключен ли кабель заземления (рис.5,

поз.2) магниевого анода.

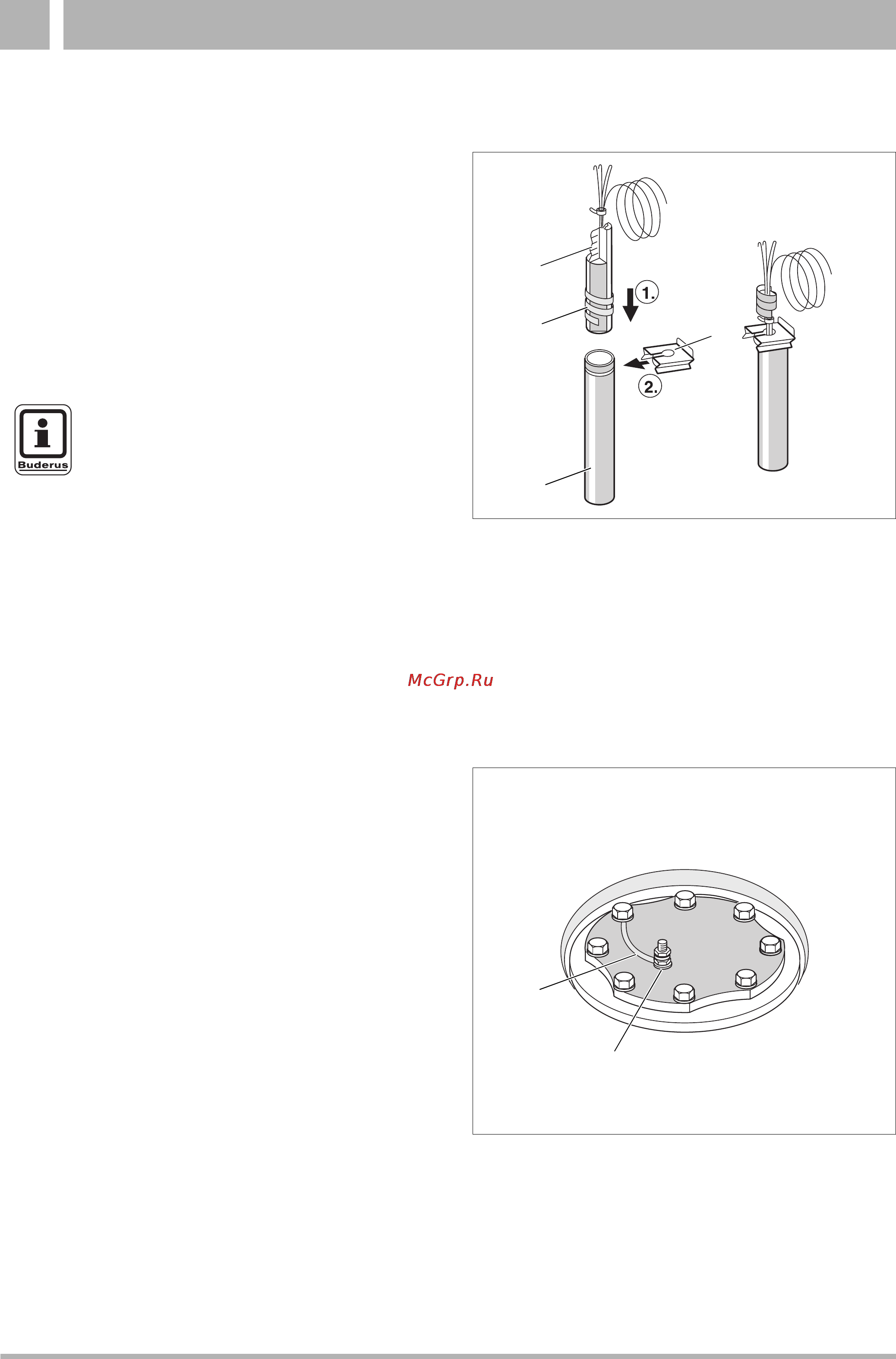

Рис. 4 Установка датчиков (принципиальная схема)

Поз. 1 : гильза

Поз. 2: пластмассовая спираль

Поз. 3: компенсационная пружина

Поз. 4: фиксатор датчиков

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Необходимо следить за тем, чтобы контакт

между поверхностями датчика и гильзы был

по всей длине касания.

Рис. 5 Подключение магниевого анода

Поз. 1 : магниевый анод

Поз. 2: кабель заземления
