15
Монтаж

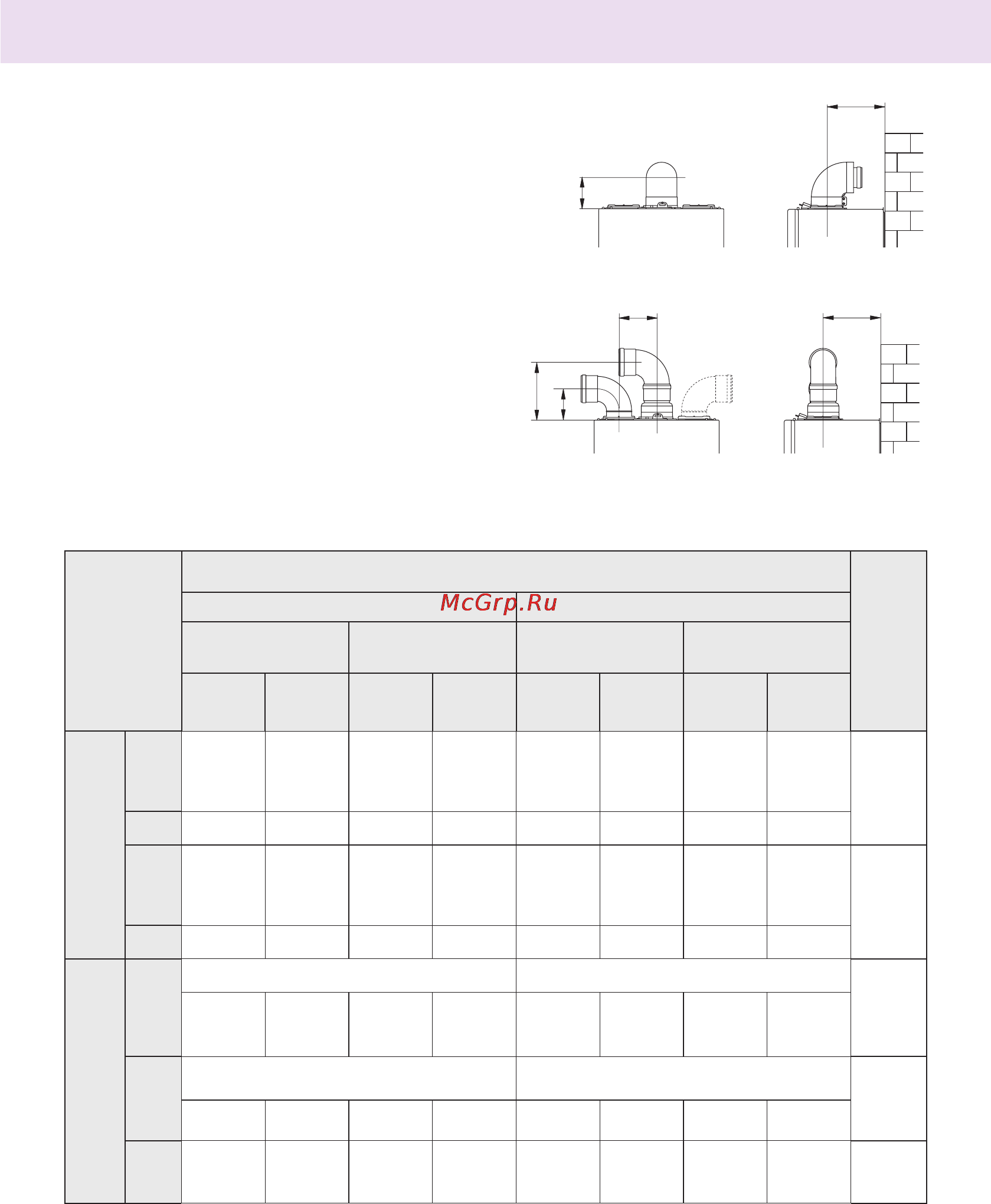

Подсоединение дымохода
Котел должен устанавливаться только при
условии наличия устройства подачи свежего
воздуха и вывода дымовых газов. Эти комплекты
поставляются отдельно от оборудования, с
целью удовлетворить различные решения,
применяемые к оборудованию.
Подробности смотрите в Руководстве
фурнитуры и инструкциях, поставляемых вместе
с различными комплектами.
Котел предрасположен для подсоединения к
системе всасывания и вывода дымовых газов
коаксиального и двухпоточного типа. В случае
с конденсационными котлами, трубопровод
должен иметь наклон (3%) вниз во избежание
застоя конденсата.
Коаксиальная система
Раздельная система
Типы и длины трубопроводов подачи воздуха и отвода продуктов сгорания
S1 – подача воздуха; S2 = отвод продуктов сгорания
Тип газохода
Максимальная длина дымохода/воздуховода, м
Диаме
тры труб,
мм
PIGMA 25 FF PIGMA 30 FF
Диафрагма
Ø 44
Без диафрагмы
Диафрагма
Ø 44
Без диафрагмы
MIN
MAX MIN MAX MIN MAX MIN MAX
Коаксиальная
система
C12
C32
C42
0,5 0,75 0,75 4 0,5 0,75 0,75 4
ø 60/100
B32 0,5 0,75 0,75 4 0,5 0,75 0,75 4
C12
C32
C42
0,5 3 3 11 0,5 3 3 11
ø 80/125
B32 0,5 3 3 11 0,5 3 3 11
Раздельная система
C12
C32
C42
S1 = S2 S1 = S2
ø 80/80
0,5/0,5 9/9 9/9 21/21
0,5/0,5
11/11 11/11 25/25
C52
C82
1 + S2 1 + S2
ø 80/80
1/0,5 1/23 1/23 1/44 1/0,5 1/27 1/27 1/51
B22 0,5 23 23 45 0,5 28 28 52
ø 80
120 180
195
105
180
105
