7
Предупреждение
Подсоединение дымохода
Поставляются котлы класса В (забор воздуха из
помещения) и класса С (забор наружного воздуха).
Во избежание попадания отработавших газов в
систему воздуховодов тщательно выполните монтаж
уплотнителей тракта удаления продуктов сгорания. Во
избежание образования конденсата горизонтальные
участки трубопроводов должны быть проложены с
уклоном не менее 3 %.
Установка по типу B допускается в помещениях
с надлежащей вентиляцией и подачей воздуха, в
соответствии с действующими нормами и правилами.
В помещениях, в которых возможно присутствие
коррозионноактивных паров в воздухе (например,
прачечные, парикмахерские, гальваноучастки и т.д.)
следует использовать только установку типа C (с
подачей воздуха извне помещения). Это обеспечивает
защиту котла от коррозии.
При монтаже коаксиальной (сдвоенной)
системы дымоудаления/подачи воздуха
необходимо использовать только оригинальные
принадлежности.
Дымоход не должен соприкасаться или проходить в
непосредственной близости от легковоспламеняемых
материалов, а также проходить через конструкции
здания, изготовленные с использованием
легковоспламеняемых материалов. Соединение
должно быть выполнено так, чтобы обеспечить
защиту от попадания конденсата в котел.
При замене старого котла также следует заменить
элементы системы вентиляции и отвода продуктов
сгорания.
Подключение дымохода/воздуховода
- коаксиальная система (по типу «труба в трубе»),
предназначенная для подачи воздуха и отвода
продуктов сгорания;
- раздельная система для отвода продуктов
сгорания и подачи воздуха снаружи помещения;
- одноканальный дымоход для удаления продуктов
сгорания, подача воздуха осуществляется из
помещения.
В соединении котла с дымоходом/воздуховодом
разрешается использовать только материалы и
компоненты, стойкие к воздействию конденсата.
Сведения о длинах и ориентации соединительных
элементов см. в таблице «Типы и длины трубопроводов
подачи воздуха и отвода продуктов сгорания».
Комплекты принадлежностей для подключения
дымохода/воздуховода в комплект поставки котла
не входят, подлежат заказу для конкретного типа
соединения.
Все котлы рассчитаны на подачу воздуха и отвод
продуктов сгорания через коаксиальную систему
диаметром 60/100 мм или раздельную систему
диаметрами 80/80.
В случае потерь давления в трубопроводах, при
выборе размеров дымохода/воздуховода следует
учитывать дополнительное аэродинамическое
сопротивление (см. каталог принадлежностей для
дымоходов/воздуховодов).
Порядок расчета, эквивалентные длины и варианты
установки см. в каталоге принадлежностей для
дымоходов/воздуховодов.
ОСТОРОЖНО!
Убедитесь, что трубопроводы подачи
воздуха и отвода продуктов сгорания
свободны от сторонних предметов и не имеют
неплотностей.
Подключение к электрической сети
С целью обеспечения безопасности поручите
квалифицированному специалисту тщательно
проверить все электрические соединения котла.
Производитель не несёт ответственности за
ущерб, причиненный отсутствием надлежащего
заземления или ненадлежащими параметрами
сети электропитания.
Убедитесь, что система рассчитана на
максимальную мощность, потребляемую котлом
(см. паспортную табличку). Убедитесь, что
используются проводники сечением не менее 0,75
мм2.
Для правильной и безопасной работы котел
должен быть ОБЯЗАТЕЛЬНО надежно заземлён.
Питание осуществляется от сети 230 В, 50 Гц (L, N
+ PE) с соблюдением полярности и заземляющим
проводником.
При необходимости замены к абеля электропитания
обращайтесь к квалифицированному специалисту.

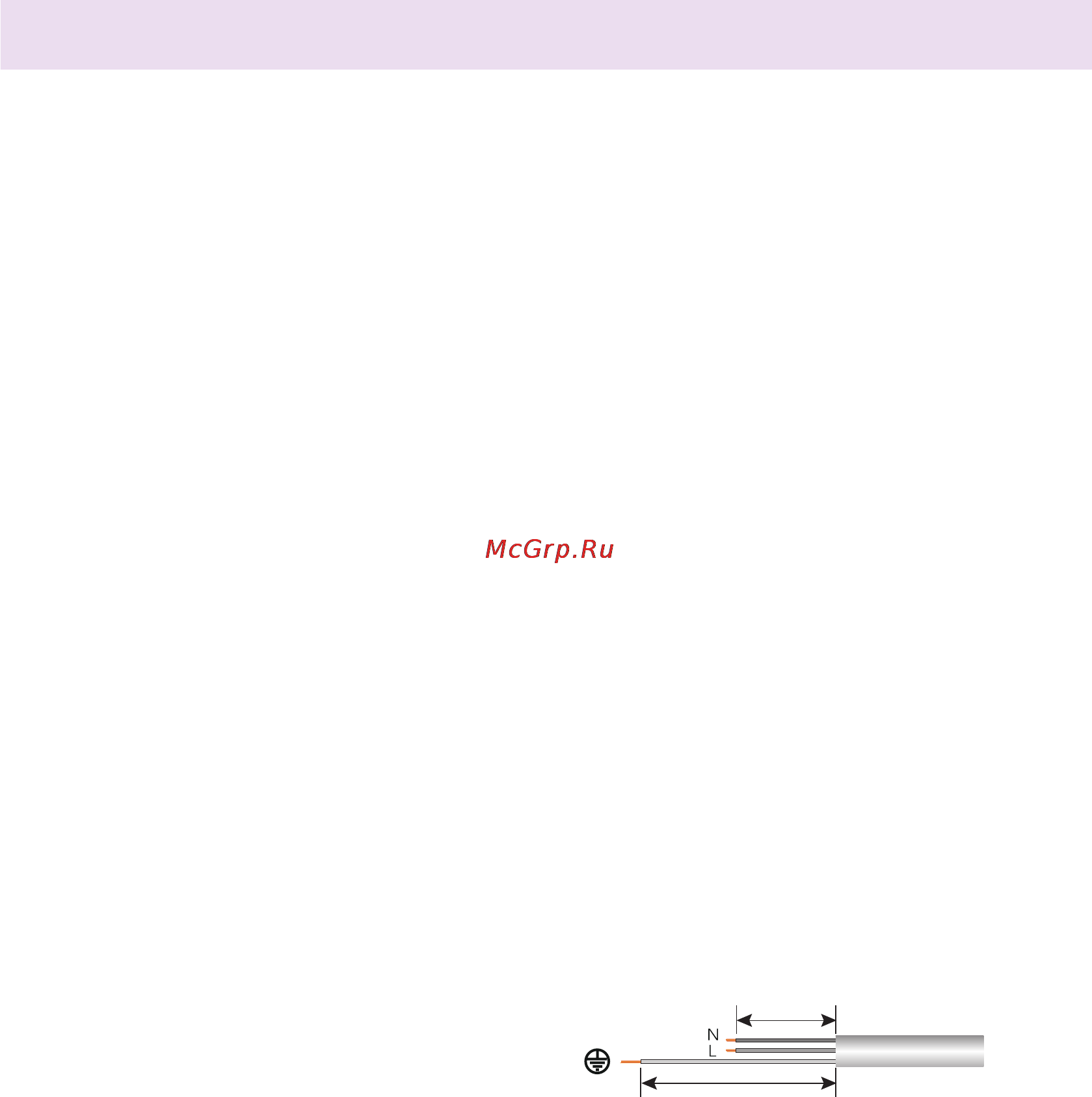

Заземляющий провод (желтый или зеленый)
должен иметь большую длину, чем фазный провод
или нейтраль.
Внимание!
Заменять кабель электропитания допускается
только кабелем такого же типа. Кабель
электропитания
Внимание!
Подключение котла к сети электропитания
следует выполнять через постоянное
соединение (не допускается использование
штепсельной вилки) через двухполюсный
выключатель с минимальным расстоянием
между контактами не менее 3 мм. Строго
запрещается использовать многовыводные
штекеры, удлинители и/или переходники.
Котел не имеет средств грозозащиты.
При необходимости замены предохранителей
используйте быстродействующие плавкие
предохранители 2 А.
H05V2V2-F
120
140
