Chaffoteaux TALIA 25 CF [21/40] Регулирование
![Chaffoteaux TALIA 25 CF [21/40] Регулирование](/views2/1073046/page21/bg15.png)
21
регулирование
«t_»Отсоедините провод от регулятора
давления (модулятора). Давление газа на
входе должно соответствовать указанному
для данного типа газа в сводной таблице
параметров в зависимости от типа газа. В
противном случае отрегулируйте его винтом
«4» (рис. d).
4. По окончании проверки затяните винт «2» и
убедитесь, что он затянут плотно.
5. Подключите провод к регулятору давления.
6. Подключите трубку-компенсатор. Котел
выходит из режима «Трубочист» через 10
мин автоматически либо немедленно по
нажатии кнопки
.
Регулировка максимальной мощности в
режиме отопления
Данный параметр ограничивает полезную
мощность котлоагрегата.
Чтобы проверить максимальную мощность
обогрева, перейдите к меню 2/ подменю 3/
параметр 1, проверьте и, если необходимо,
измените значение, указанное в секции
Давление газа отопления.
Проверка мощности в режиме розжига
Данный параметр ограничивает полезную
мощность котлоагрегата в фазе зажигания.
Этот параметр изменяется, если давление
на выходе клапана газа в фазе зажигания
(измеренное при активном режиме сантехники
котла) не совпадает со значениями, указанными
в Сводной газовой таблице.
Чтобы проверить мощность медленного
зажигания, перейдите к меню 2/ подменю 2/
параметр 0.
Если необходимо, измените значение параметра
до получения соответствующего давления.
Регулировка задержки розжига
Данный параметр (меню 2/ подменю 3 /
параметр 5) позволяет задавать ручной (0) или
автоматический (1) режим установки времени
задержки очередного розжига горелки после
достижения заданной температуры по датчику
температуры на подаче в контур отопления.
В режиме ручной настройки можно с помощью
соответствующего параметра (меню 2/ подменю
3 /параметр 6) задавать задержку в диапазоне
от 0 до 7 мин.
В автоматическом режиме (AUTO) электронная
плата управления котла задает задержку в
зависимости от заданной температуры.
Меню 2 - параметры котла
Подменю 3 - параметр 1
Максимальная тепловая мощность, устанавливаемая
регулятором давления (модулятором) на газовом клапане
Подменю - параметр 0
Режим плавного розжига
(пониженное давление при розжиге)
Подменю 3 - параметры 5 и 6
Режим задержки розжига (защита от частых включений)
Подменю 3 - параметр 0
Абсолютная максимальная тепловая мощность
(используется только при переходе на другой тип газа
или замене электронной платы управления)

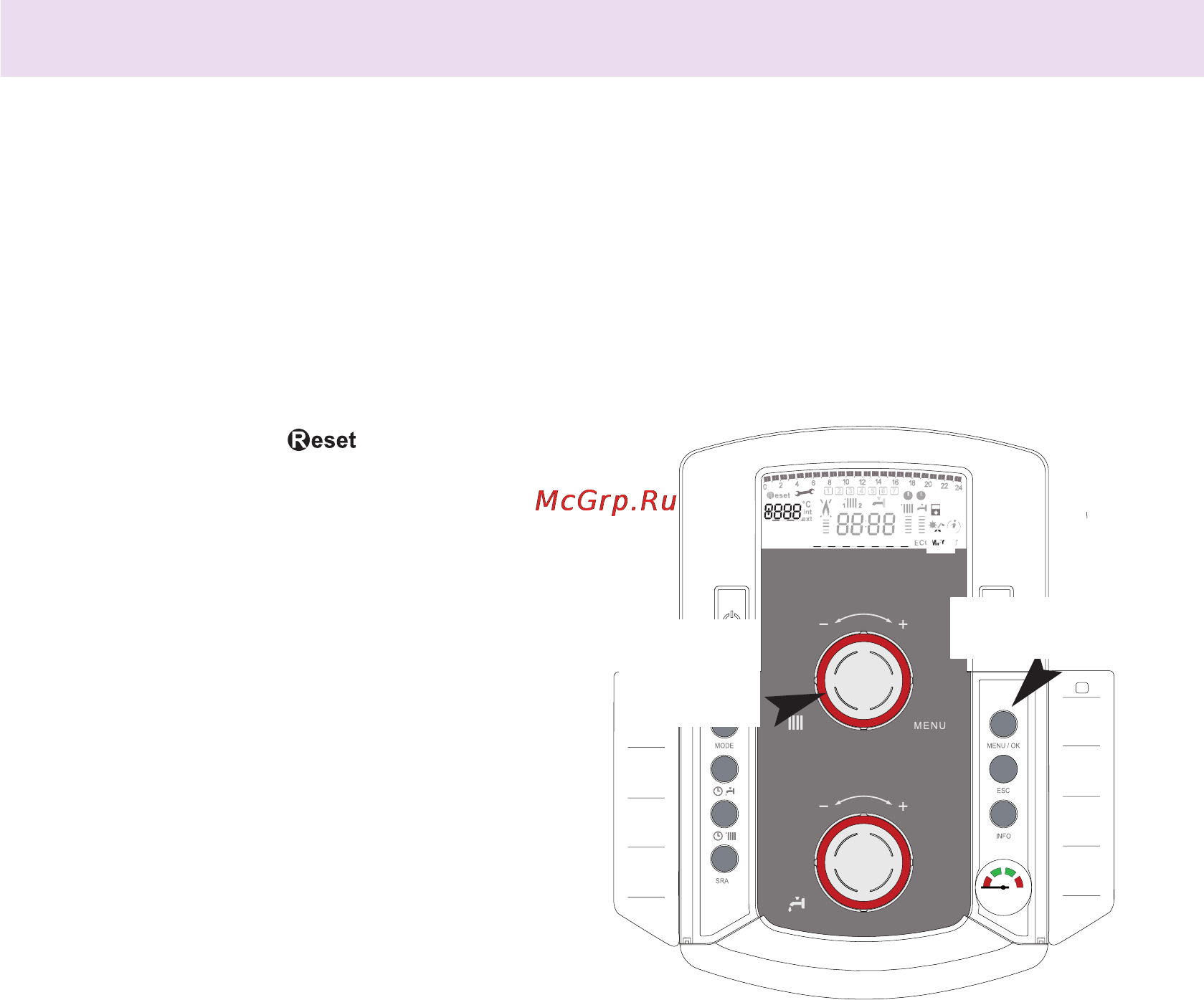

Доступ к различным меню, подменю и
параметрам возможен посредством клавиши
MENU/OK и кодирующего устройства 3.
На дисплее выводится код и описание меню
и различных параметров.
Номер меню и соответствующих параметров
указан цифрами А на дисплее. Каждому
коду присваивается текст описания B – см.
рисунок.
(Кодирующее устройство: позволяет
увеличить или уменьшить заданные
значения)
bar
1
3
2
ABCDEFGHIL123456
B
A
Регулятор
температуры
в контуре
отопления
КНОПКА MENU/
OK(МЕНЮ/ОК)
