9
Описание котла

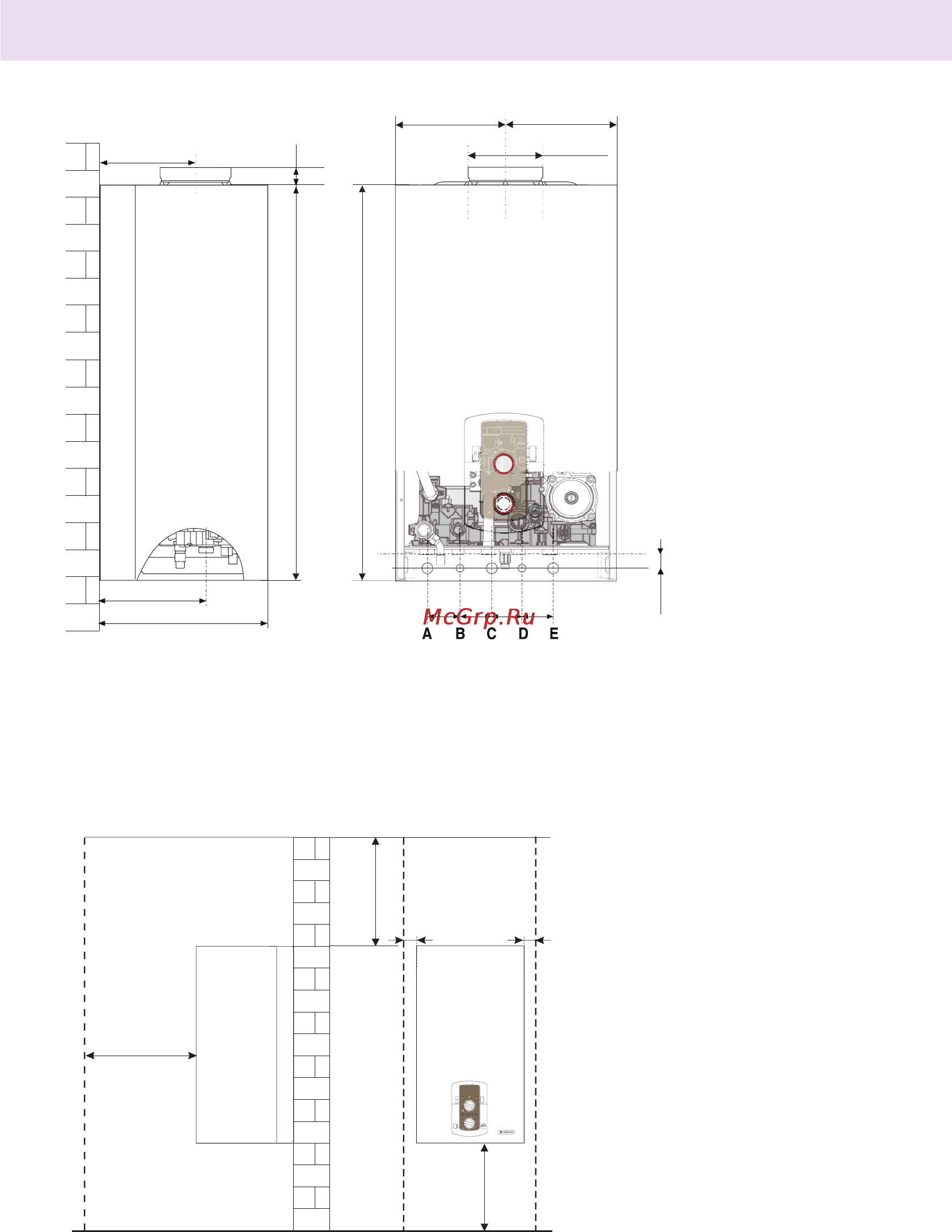

Габаритные размеры
Минимальные расстояния
Для легкого доступа к котлу при
техническом обслуживании следует
обеспечить соответствующие
минимально допустимые
расстояния (свободное
пространство) от корпуса котла
до близлежащих предметов и
поверхностей.
Устанавливать котел следует в
соответствии с действующими
нормами и правилами, а также
в соответствии с требованиями
производителя.
При установке обязательно
используйте уровень, котел должен
находиться в строго горизонтальном
положении.
450
053
003
50 50
6
5
4
3
2
1
6
5
4
3
2
1
C
R
MENU / OK ESC
bar
1
3
2
A. Патрубок подающей линии контура отопления.
B. Патрубок подачи в контур ГВС
C. Вход газа
D. Патрубок подвода холодной воды контура ГВС
E. Патрубок обратной линии контура отопления
745
220 220
28
54 5454 54
125
130
232
388
246
25745
R
MENU
TALI A
