Chaffoteaux TALIA 25 CF [34/40] Регулирование
![Chaffoteaux TALIA 25 CF [34/40] Регулирование](/views2/1073046/page34/bg22.png)
34
регулирование
Режим SRA (автоматический режим)
В данном режиме котел автоматически
подстраивает рабочие параметры (температуру
в контуре отопления и мощность котла) под
условия помещения, чтобы обеспечивать
максимальный уровень комфорта, поддерживая
постоянную температуру в помещении.
Котел автоматически регулирует температуру
воды на подаче в контур отопления в
зависимости от показаний подключенных
дополнительных устройств и количества зон.
При установке дополнительных устройств,
установщик должен задать соответственные
устройствам значения параметров в меню.

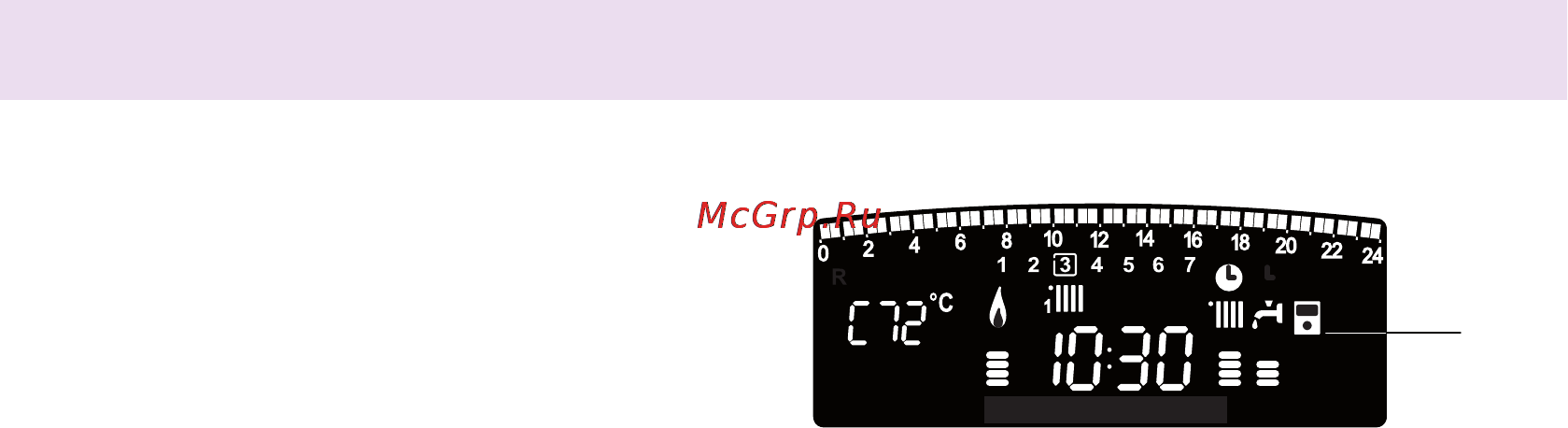

Чтобы перевести котел в режим AUTO, нажмите
кнопку .
Подробнее см. Учебное пособие «AUTO и
терморегуляция»
Пример 1
Одна обслуживаемая зона (высокая
температура) с комнатным термостатом (ВКЛ/
ВЫКЛ).
В этом случае следует задать следующие
параметры:
Одна зона (высокая температура), подключен
комнатный термостат (ВКЛ/ВЫКЛ)
Следует задать параметры:
4 2 1 - включение регулирования температуры
по показаниям дополнительных
датчиков; выберите 01 - базовое
регулирование температуры (SRA).
2 4 4 - период ожидания: имеется возможность
задать длительность периода ожидания
перед автоматическим подъемом
температуры воды в подаче контура
отопления на 4 °С, до следующего
размыкания контактов термостата.
Значение зависит от типа котла и
варианта установки. При значении
данного параметра 00 функция не
действует.
Пример 2
Одна зона (высокая температура), подключены
комнатный термостат (ВКЛ/ВЫКЛ) и датчик
уличной температуры
Следует задать параметры:
4 2 1 – включение регулирования температуры
по показаниям датчиков; выберите
03 – по показаниям датчика уличной
температуры.
4 2 3 – параллельный сдвиг кривой нагрева;
при необходимости, позволяет
уменьшить или увеличить значение
установленной температуры в контуре
отопления (установщик также имеет
возможность изменить это значение
вручную с помощью регулятора
температуры отопления на панели
управления; однако в режиме AUTO это
достигается с помощью сдвига кривой
терморегуляции).
Пример 3
Одна зона (высокая температура), подключены
пульт дистанционного управления CLIMA
MANAGER и датчик температуры на улице.
Следует задать параметры:
4 2 1 – включение регулирования температуры
по показаниям датчиков; выберите
4 – по показаниям уличного датчика
температуры и комнатного регулятора
температуры.
4 2 2 – выбор кривой регулирования
температуры: выберите нужный график
в соответствии с типом котла, установки,
теплоизоляции здания и т.п.
4 2 3 – параллельный сдвиг кривой нагрева;
при необходимости, позволяет
уменьшить или увеличить значение
установленной температуры в контуре
отопления (установщик также имеет
возможность изменить это значение
вручную с помощью регулятора
температуры отопления на панели
управления; однако в режиме SRA это
достигается с помощью сдвига кривой
терморегуляции).
4 2 4 – учет влияния комнатного датчика
температуры: позволяет регулировать
степень влияния комнатного датчика
температуры на расчет температуры
воды на подаче в контур отопления
(значение от 0 до 20).
SRA
Riscaldamento
Отопление
