Chaffoteaux TALIA 25 CF [35/40] Устройства защиты котла
![Chaffoteaux TALIA 25 CF [35/40] Устройства защиты котла](/views2/1073046/page35/bg23.png)
35
Устройства защиты котла
Защитные функции
Для защиты котла от повреждения
предусмотрены проверки, осуществляемые
электронным блоком управления. В
случае отклонения от нормальной работы
производится принудительное выключение.
При защитном выключении на дисплей
панели управления выводится код
неисправности, указывающий тип и причину
выключения. Предусмотрены два типа
выключения.
Защитное отключение
Осуществляется в случае отклонения от
нормальной работы, которое может быть
устранено без вмешательства специалиста.
В этом случае котел автоматически
включается повторно, как только причина
выключения устранена. На дисплее
отображаются «err» (неисправность) и код
неисправности (например,
Err
Err /
101
101).
После устранения причины выключения
котел возобновляет нормальное
функционирование.
Если котел не возобновляет работу,
выключите его, переведите
внешний двухполюсный выключатель в
положение OFF (ВЫКЛ), перекройте газовый
кран и обратитесь к квалифицированному
специалисту.
Защитное выключение при
недостаточном давлении воды
При недостаточном количестве воды в контуре
отопления котел производит защитное
выключение. На дисплей выводятся коды от 1
03 до 1 07. Проверьте давление по манометру,
когда оно достигнет 1 – 1,5 бар, закончите
подпитку.
Для подпитки системы используйте кран
подпитки, имеющийся в нижней части котла.
В случае частых выключений такого рода
выключите котел, для чего переведите внешний
двухполюсный выключатель электро¬питания
в положение OFF (ВЫКЛ), перекройте газовый
кран и обратитесь к квалифицированному
специалисту для проверки наличия утечки
воды.

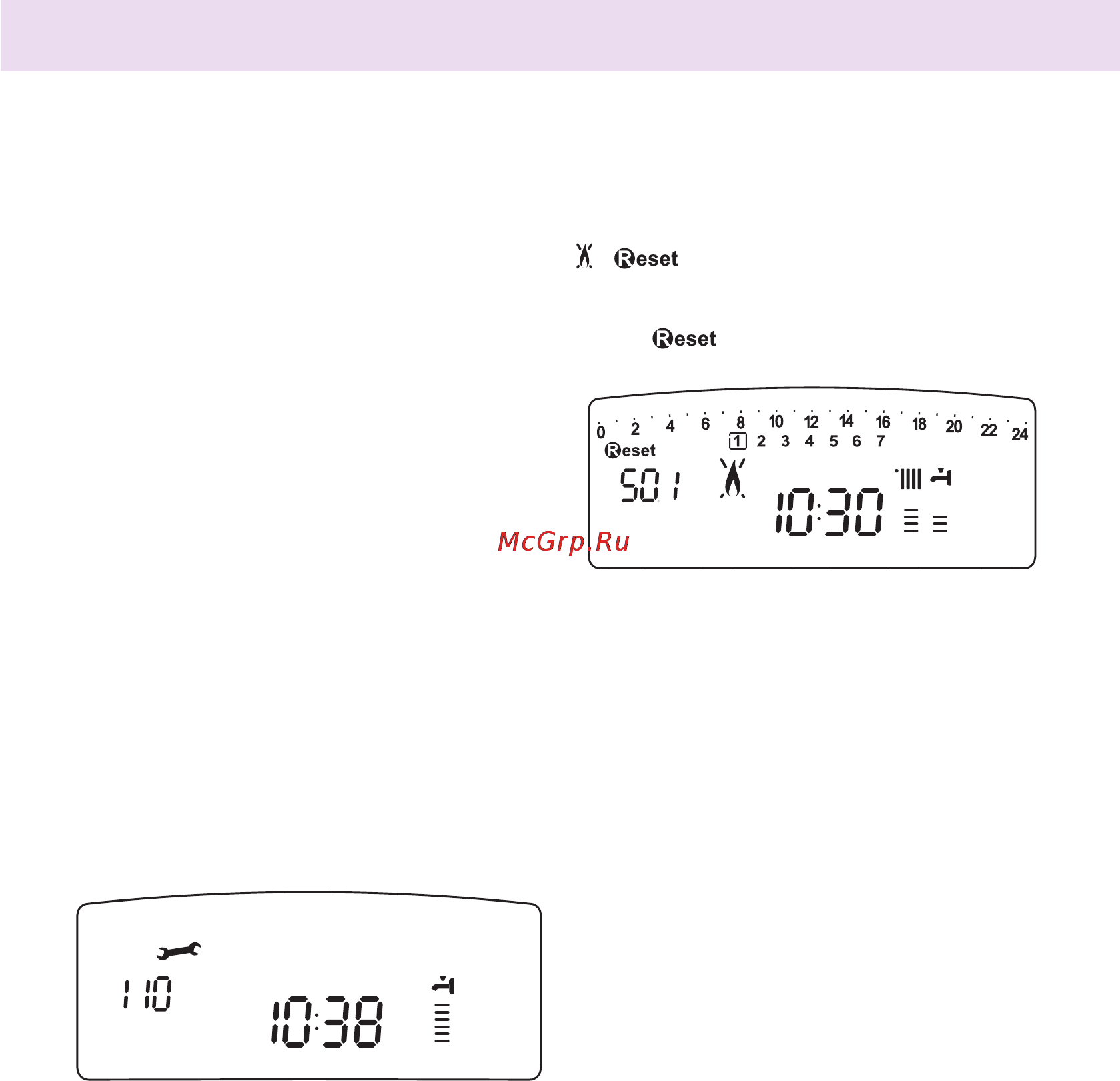

Аварийное выключение
Относится к случаям, когда неисправность
не может быть устранена автоматически.
При неисправности этого типа на дисплее
отобразится мигающий код неисправности
(например, «
Err
Err /
501
501»), а также символы
и .
Для возобновления нормальной работы котла
необходимо нажать
кнопку
(сброс) на панели управления.
В коде неисправности (например, 1 01) первая
цифра указывает,
в каком узле произошло нарушение
нормальной работы.
1 - контур отопления
2- контур ГВС
3 - электронный блок управления
4 - электронный блок управления
5 - розжиг и обнаружение пламени
6 - подача воздуха и удаление продуктов
сгорания
7 - мультизональное регулирование
Отображение неисправностей
Неисправности отображаются на дисплее в
следующем формате:
5 P1 = ПЕРВАЯ ПОПЫТКА РОЗЖИГА НЕУДАЧНА
Первый символ указывает на неисправный
узел, число, следующее за Р (предупреждение),
указывает код особой неисправности.
Внимание!
В случае частых выключений обратитесь в
авторизованный центр сервисного обслуживания.
В целях безопасности не нажимайте
кнопку reset (сброс) чаще 5 раз в течение 15 минут;
после шестого нажатия в течение 15 минут котел
отключится, повторный пуск будет возможен
только после отключения и возобновления
электропитания. Если отключение котла происходит
редко, то это считается нормальным.
Mancanza Fiamma
bar
Sonda RISC Difettosa
bar
Сбой датчика t подачи
Нет пламени
