24
регулирование
Вход в меню и изменение настроек
Перемещаясь по меню, пользователь получает
доступ к параметрам, с помощью которых он
может выбрать оптимальный режим работы
котла и дополнительных устройств, как с
точки зрения комфорта, так и с точки зрения
энергозатрат. Меню служат также для доступа
к важной информации, о текущем состоянии и
эффективности работы котла.

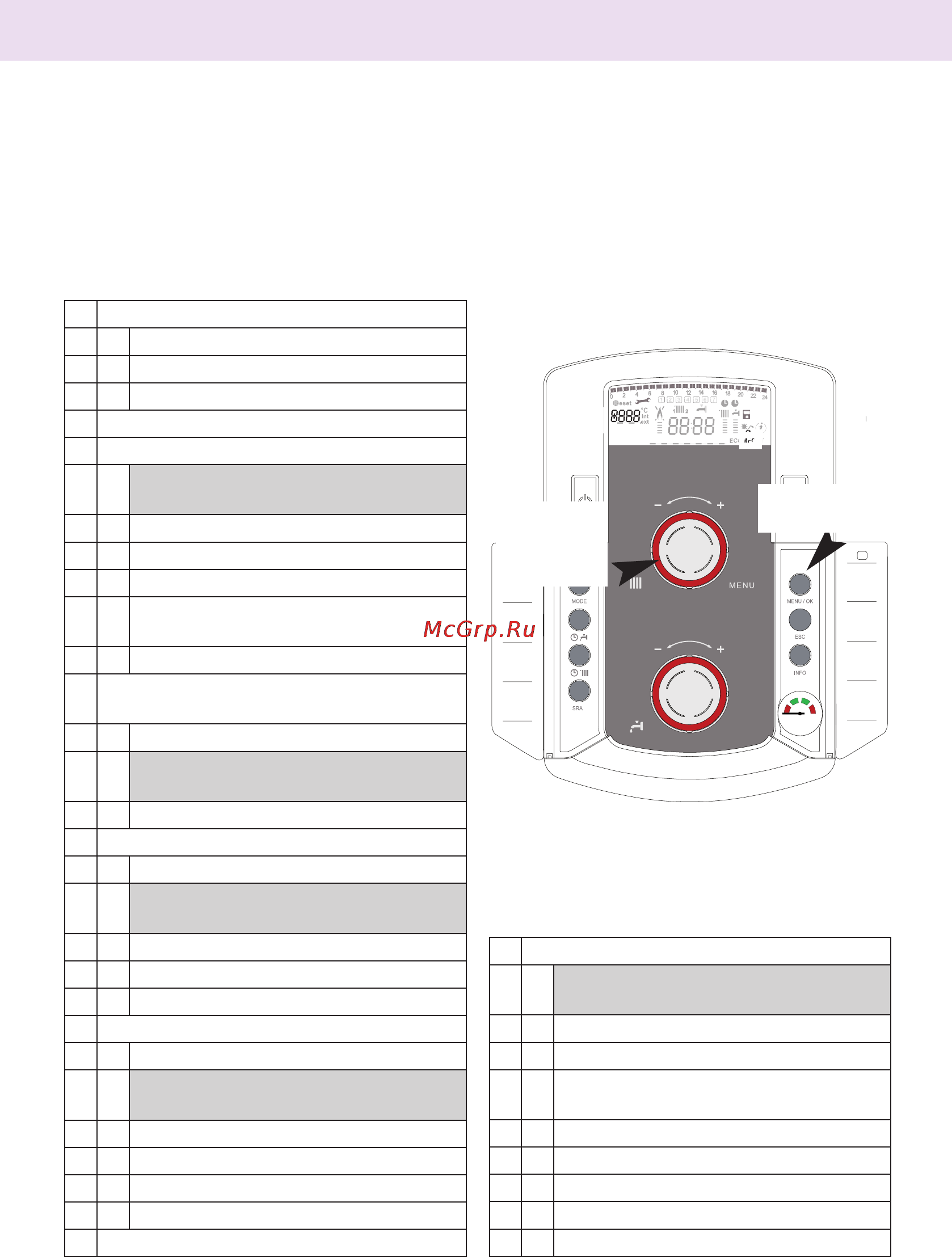

Доступ к различным меню, подменю и
параметрам возможен посредством клавиши
MENU/OK и кодирующего устройства 3.
На дисплее выводится код и описание меню
и различных параметров.
Номер меню и соответствующих параметров
указан цифрами А на дисплее. Каждому
коду присваивается текст описания B – см.
рисунок. (Кодирующее устройство: позволяет
увеличить или уменьшить заданные
значения)
0 ЯЗЫК, ВРЕМЯ, ДАТА
0 0 Установка языка дисплея
0 1 Установка времени и даты
0 2 Установка текущего времени
1 НАСТРОЙКИ ТАЙМЕРА ПРОГРАММАТОРА
2 НАСТРОЙКИ КОТЛА
21
Сервисный код (доступ к сервисным
параметрам)
22Основные установки
23Параметры контура отопления - Часть 1
24Параметры контура отопления - Часть 2
25Параметры контура горячего
водоснабжения
29Вернуться к заводским установкам
3 СОЛНЕЧНЫЙ КОЛЛЕКТОР И
НАКОПИТЕЛЬНЫЙ БОЙЛЕР
3 0 Основные установки
31
Сервисный код (доступ к сервисным
параметрам)
3 2 Специальные установки
4 ПАРАМЕТРЫ ЗОНЫ 1
4 0 Установка температры в Зоне 1
4 1
Сервисный код (доступ к сервисным
параметрам)
4 2 Другие параметры Зоны 1
4 3 Диагностика
4 4 Устройство управления
5 ПАРАМЕТРЫ ЗОНЫ 2
5 0 Установка температуры в Зоне 2
5 1
Сервисный код (доступ к сервисным
параметрам)
5 2 Другие параметры Зоны
5 3 Диагностика
5 4 Устройство управления
5 5 Мультизональное управление
7 ТЕСТИРОВАНИЕ И ОБСЛУЖИВАНИЕ
8 ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
8 1
Сервисный код (доступ к сервисным
параметрам)
8 2Котел
8 3 Установленная температура
8 4 Солнечный коллектор и накопительный
бойлер
8 5 Сервис
8 6 Статистика
8 7 НЕ ПОДДЕРЖИВАЕТСЯ
8 8 Журнал неисправностей
8 9 Служба сервиса
bar
1
3
2
ABCDEFGHIL123456
B
A
Регулятор
температуры
в контуре
отопления
КНОПКА MENU/
OK(МЕНЮ/ОК)
