10
Инструкция
пользователя/
Руководство по
установке
● Установка угла воздушных потоков
Установка вертикального угла
воздушного потока
Пока устройство включено, используйте кнопку «SWING/
DIRECT» на пульте дистанционного управления, чтобы
задать направление (вертикальный угол) воздушного
потока. Пожалуйста, обратитесь к «Руководству
дистанционного управления» для более детальной
информации.
ПРИМЕЧАНИЕ ПО УГЛАМ ЖАЛЮЗИ
При использовании «COOL» (охлаждения) или «DRY»
(понижения влажности) режимов, не устанавливайте
жалюзи в течение длительного времени под слишком
вертикальным углом. Это может привести к конденсации
на лопасти жалюзи воды, которая может капать на пол
или мебель.
При использовании «COOL» (охлаждения) или «HEAT»
(нагревания) режимов, установка жалюзи на слишком
вертикальный угол может снизить производительность
кондиционера из-за ограниченного потока воздуха.
Установка горизонтального угла
воздушного потока
Горизонтальный угол воздушного потока должен быть
установлен вручную. Возьмитесь за штангу дефлектора
(см. Рис. Б), и вручную отрегулируйте его в нужном
направлении. Для некоторых устройств, горизонтальный
угол воздушного потока может быть установлен
дистанционным управлением. Пожалуйста, обратитесь
к «Руководству дистанционного управления», для более
детальной информации.
Ручное управление (без пульта ДУ)
ОСТОРОЖНО
Кнопка ручного управления предназначена только для
тестирования и аварийной работы. Пожалуйста, не
используйте эту функцию, если пульт дистанционного
управления потерян, и этом есть крайняя необходимость.
Для восстановления нормальной работы, используйте
пульт дистанционного управления для активации
устройства. Перед началом ручного управления
кондиционер должен быть включен.
Для того чтобы привести в действие ваш кондиционер
вручную необходимо:
1. Открыть переднюю панель внутреннего блока.
2. Найдите кнопку РУЧНОГО УПРАВЛЕНИЯ на
правой стороне устройства.
3. Один раз нажать кнопку РУЧНОГО
УПРАВЛЕНИЯ, чтобы активировать
ПРИНУДИТЕЛЬНЫЙ АВТОМАТИЧЕСКИЙ
режим.
4. Нажмите кнопку РУЧНОГО УПРАВЛЕНИЯ
еще раз, чтобы активировать режим
ПРИНУДИТЕЛЬНОГО ОХЛАЖДЕНИЯ.
5. Нажмите кнопку РУЧНОГО УПРАВЛЕНИЯ в
третий раз, чтобы выключить устройство.
6. Закройте переднюю панель.
Диапазон
ПРИМЕЧАНИЕ: Не двигайте жалюзи вручную.
Это приведет к тому, что жалюзи станут
несинхронизированными. В этом случае на несколько
секунд выключите устройство и отсоедините его от сети,
а затем перезапустите устройство. Это приведет к сбросу
жалюзи.

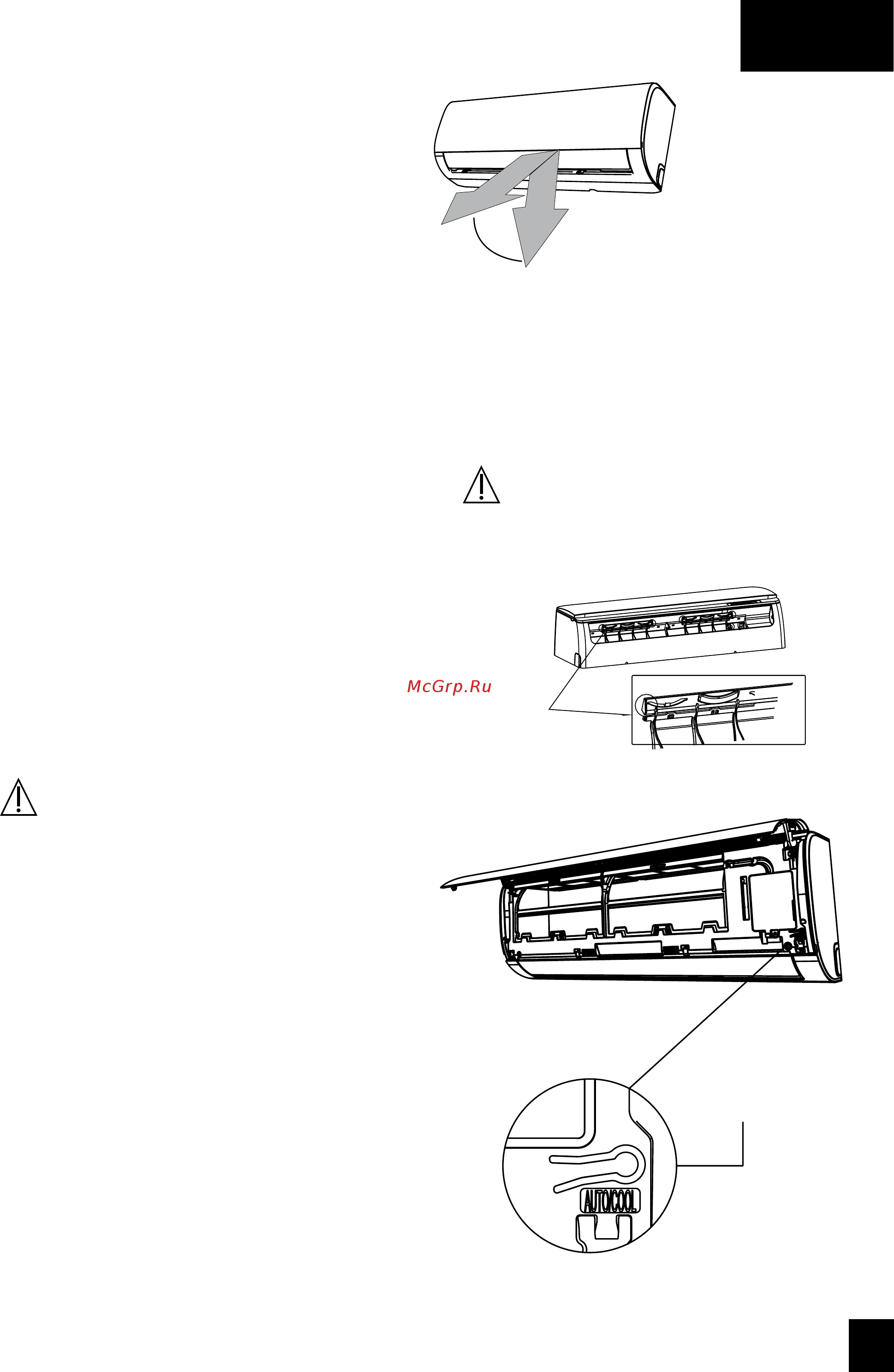

Рис. А
ОСТОРОЖНО
Избегайте попадания пальцев внутрь или рядом с
воздуходувкой и всасывающей стороной устройства.
Высокоскоростной вентилятор внутри устройства может
привести к травме.
Кнопка ручного
управления
Дефлектор
штанги
Рис. Б
