21
Инструкция
пользователя/
Руководство по
установке
Шаг 4: Подготовка трубопровода для хладагента
Трубопровод хладагента находится внутри
изолирующего рукава, прикрепленного к задней
части устройства. Вы должны подготовить
трубопровод, прежде чем пропустить его через
отверстие в стене.
1. Исходя из положения отверстия в стене
относительно монтажной пластины, выберите
сторону, с которой трубопровод будет выходить
из устройства.
2. Если отверстие в стене находится позади
устройства, оставьте выбивную панель на
месте. Если отверстие в стене находится сбоку
от внутреннего блока, удалите пластмассовую
выбивную панель с необходимой стороны. Это
создаст щель, через которую ваш трубопровод
сможет выйти из устройства кондиционера.
Используйте плоскогубцы носа иглы если
пластиковая панель слишком трудна для того
чтобы извлечь ее вручную.
Выбивная панель
3. Если существующий соединительный
трубопровод уже встроен в стену, перейдите
непосредственно к шагу Подключения
сливного шланга. Если встроенный
трубопровод отсутствует, подсоедините
трубопровод хладагента внутреннего блока
к соединительному трубопроводу, который
соединит внутренний и наружный блоки.
Подробные инструкции см. В разделе
Подключение трубопроводов для хладагента
данного руководства.
ПРИМЕЧАНИЕ ПО УГЛУ НАКЛОНА
ТРУБОПРОВОДА
Трубопровод для хладагента может выходить из
внутреннего блока под четырьмя различными
углами: с левой стороны,с правой стороны,
сзади слева, сзади справа.
ОСТОРОЖНО
Будьте предельно осторожны, чтобы не вмять и не
повредить трубопроводы, отогнув их от устройства.
Любые вмятины в трубопроводе будут влиять на
производительность устройства.
Шаг 5: Подсоединить сливной шланг
По умолчанию сливной шланг прикреплен к левой
стороне кондиционера (когда вы обращены к задней
части устройства). Однако, он также может быть
прикреплен к правой стороне. Для обеспечения
надлежащего дренажа присоедините сливной шланг
с той же стороны, с которой трубопровод хладагента
выходит из устройства. Присоедините удлинитель
сливного шланга (приобретается отдельно) к концу
сливного шланга.
● Плотно оберните место соединения тефлоновой
лентой, чтобы обеспечить хорошее уплотнение и
предотвратить утечку.
● Для части сливного шланга, которая останется
в помещении, оберните его изоляцией из
пенопласта, чтобы предотвратить конденсацию.
● Снимите воздушный фильтр и налейте
небольшое количество воды в сливной поддон,
чтобы убедиться, что вода течет из устройства
плавно.

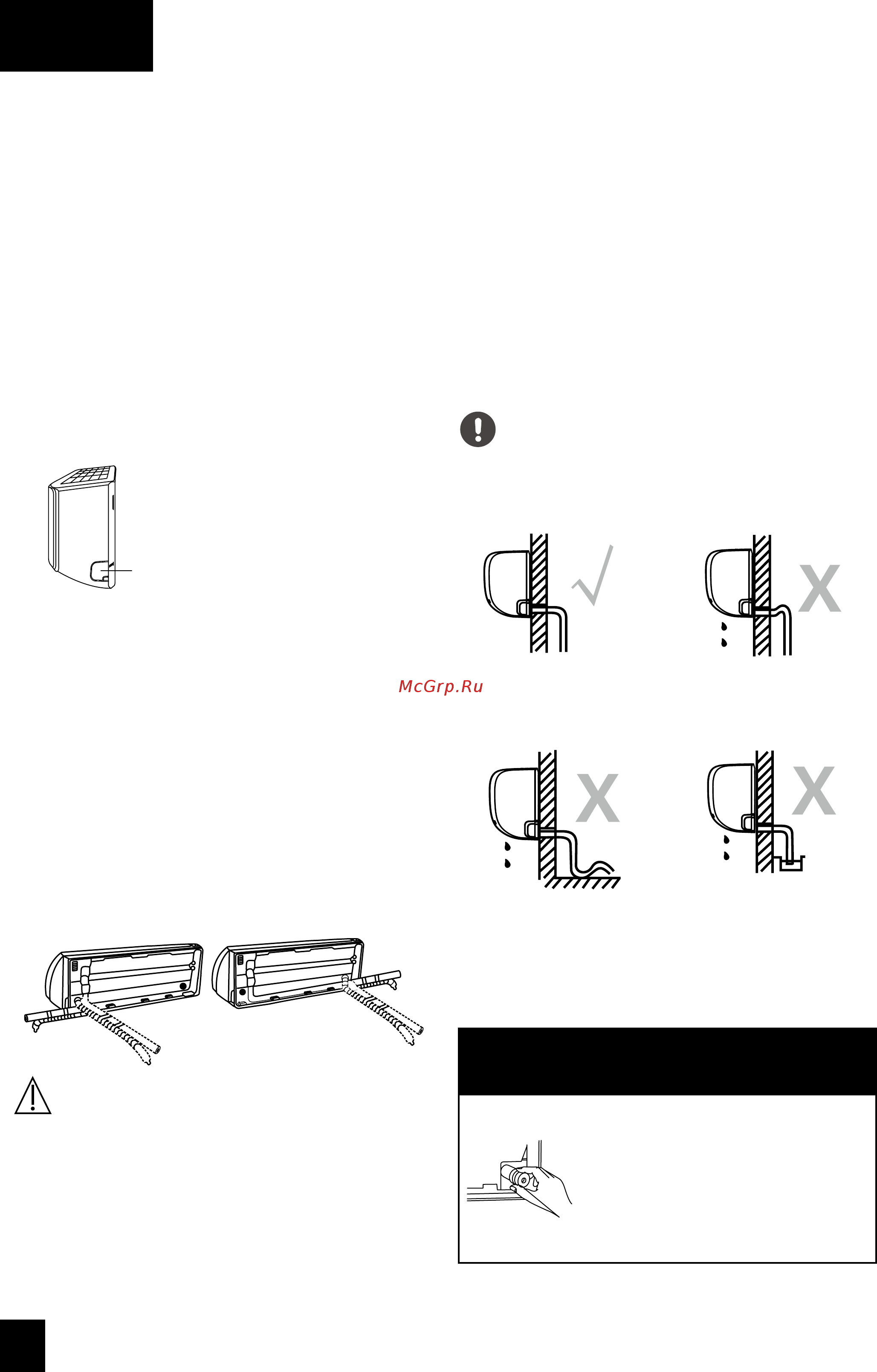

ПРИМЕЧАНИЕ ПО РАЗМЕЩЕНИЮ
СЛИВНОГО ШЛАНГА
Убедитесь, что дренажный шланг расположен в
соответствии со следующими рисунками.
Правильно
Убедитесь, что в сливном шланге
нет перегибов или вмятин, чтобы
обеспечить надлежащий дренаж.
НЕ ПРАВИЛЬНО
Перегибы в сливном
шланге создадут
проблемы для
прохождения воды.
НЕ ПРАВИЛЬНО
Перегибы в сливном шланге
создадут проблемы для
прохождения воды.
НЕ ПРАВИЛЬНО
Не помещайте конец
сливного шланга в воду или
в емкости для сбора воды.
Это будет препятствовать
правильности дренажа.
ЗАТКНИТЕ НЕИСПОЛЬЗУЕМОЕ
СЛИВНОЕ ОТВЕРСТИЕ
Для предотвращения
нежелательных утечек
необходимо заткнуть
неиспользуемое сливное
отверстие резиновой
пробкой.
