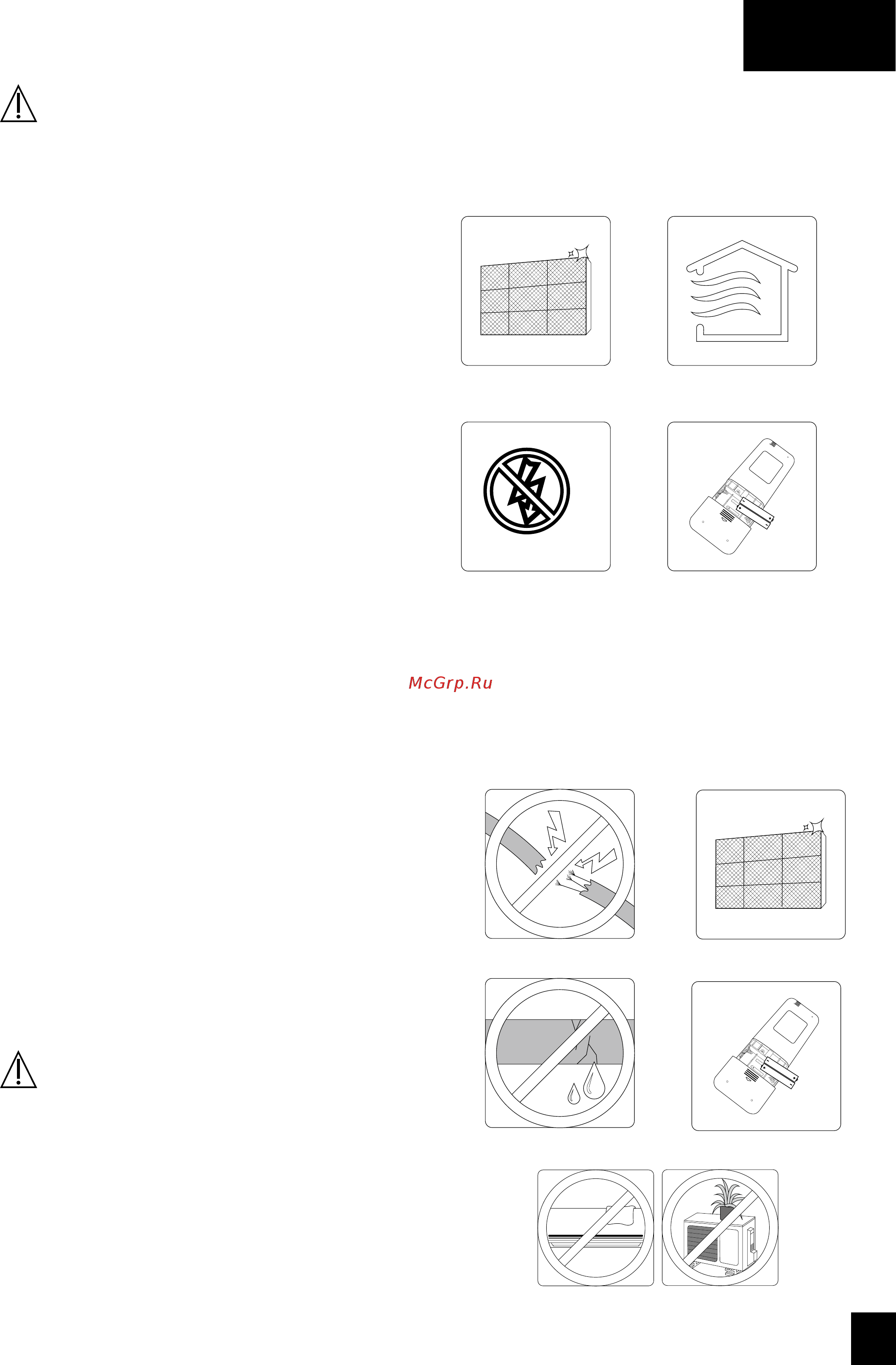

Samsung AR18AQHQCURNER [13/55] Осторожно

Ограничьте потребление энергии с помощью функций timer on таймера включения и timer off ограничьте потребление энергии с помощью функций timer on таймера включения и timer off таймера выключения 9

При использовании кондиционера вне указанных ниже температурных диапазонах могут включаться некоторые функции защиты что может привести к отключению устройства 9

Примечание относительная влажность воздуха в помещении не должна превышать 80 если кондиционер работает сверх этого значения то на его поверхности может образоваться конденсат пожалуйста установите жалюзи вертикального воздушного потока на максимальный угол вертикально к полу и установите режим высокого продува 9

Рабочая температура 9

Регулярно проверяйте и чистите воздушные фильтры регулярно проверяйте и чистите воздушные фильтры 9

Тип фиксированной скорости 9

Автоматический перезапуск некоторые устройства 10

Анти плесень некоторые устройства 10

Беспроводное управление некоторые устройства 10

Беспроводное управление позволяет управлять кондиционером с помощью мобильного телефона и беспроводного соединения 10

Для доступа к usb устройству замены технического обслуживания операции должны выполняться профессиональным персоналом 10

Другие особенности 10

Если кондиционер остается без электропитания то он автоматически перезагрузится с прежними настройками как только будет восстановлено электропитание 10

Обнаружение утечки хладагента некоторые устройства 10

Память угла жалюзи некоторые устройства 10

При включении устройства жалюзи автоматически вернутся в прежнее положение 10

При выключении устройства из режима cool охлаждение auto cool авто охлаждения или dry понижение влажности кондиционер будет продолжать работать при очень низкой мощности чтобы высушить сконденсированную воду и предотвратить рост плесени 10

При обнаружении утечки хладагента внутренний блок автоматически отображает ec или el0c или мигает светодиодами зависит от устройства 10

Работа в режиме sleep сна 10

Осторожно 11

Открыть переднюю панель внутреннего блока 2 найдите кнопку ручного управления на правой стороне устройства 3 один раз нажать кнопку ручного управления чтобы активировать принудительный автоматический режим 4 нажмите кнопку ручного управления еще раз чтобы активировать режим принудительного охлаждения 5 нажмите кнопку ручного управления в третий раз чтобы выключить устройство 6 закройте переднюю панель 11

Примечание по углам жалюзи 11

Ручное управление без пульта ду 11

Установка вертикального угла воздушного потока 11

Установка горизонтального угла воздушного потока 11

Установка угла воздушных потоков 11

Всегда выключайте кондиционер и отключайте его питание перед чисткой или техническим обслуживанием 12

Осторожно 12

Очистка внутреннего блока кондиционера 12

Очистка воздушного фильтра 12

Перед чисткой или обслуживанием 12

Уход и техническое обслуживание 12

Любое техническое обслуживание и чистка наружного кондиционера должны выполняться авторизованным дилером или лицензированным поставщиком услуг 13

Любой ремонт кондиционера должен выполняться любой ремонт кондиционера должен выполняться авторизованным дилером или лицензированным поставщиком услуг 13

Напоминание о замене воздушного 13

Напоминание об очистке воздушного фильтра 13

Напоминания начет воздушного фильтра может не входить в комплект поставки 13

Не используйте воду для очистки внутренней не используйте воду для очистки внутренней части внутреннего блока это может привести к разрушению изоляции и поражению электрическим током 13

Осторожно 13

Перед заменой фильтра или очисткой выключите устройство и отключите его питание 13

При снятии фильтра не прикасайтесь к при снятии фильтра не прикасайтесь к металлическим деталям устройства острые металлические края могут порезать вас 13

При сушке не подвергайте фильтр воздействию при сушке не подвергайте фильтр воздействию прямых солнечных лучей это может скукожить фильтр 13

Техническое обслуживание длительные периоды неиспользования 13

Техническое обслуживание предсезонный осмотр 13

Фильтра 13

Не пытайтесь устранить их самостоятельно немедленно обратитесь к авторизованному поставщику услуг 14

Поиск и устранение неисправностей 14

Правила техники безопасности 14

При возникновении любого из следующих условий немедленно выключите устройство 14

Проблема возможная причина 14

Часто встречающиеся проблемы 14

Возможная причина 15

Поиск и устранение неисправностей 15

Примечание если проблема не устранена обратитесь к местному дилеру или в ближайший центр обслуживания клиентов предоставьте им подробное описание неисправности устройства а также номер вашей модели 15

Проблема 15

Проблема возможная причина 15

Решение 15

Примечание если после выполнения описанных выше проверок и диагностики проблема не устраняется немедленно выключите устройство и обратитесь в авторизованный сервисный центр 16

Проблема возможная причина 16

Решение 16

Аксессуары 17

Система кондиционирования воздуха поставляется с нижеуказанными аксессуарами используйте все установочные детали и аксессуары для установки кондиционера неправильная установка может привести к утечке воды поражению электрическим током и возгоранию а также к выходу оборудования из строя предметы не входящие в комплект поставки кондиционера необходимо приобретать отдельно 17

Внутренний блок кондиционера 18

Краткая инструкция по установке 18

Части блока 19

Инструкции по установке внутренний блок кондиционера 20

Установка внутреннего блока кондиционера 20

7 мм 0 0 75 дюйма 21

В помещении вне помещения 21

Инструкция пользователя руководство по установке 21

Осторожно 21

Правильная ориентация монтажной пластины 21

Примечание когда соединительная труба стороны газа ø 16 мм 5 8 дюйма или больше отверстие стены должно быть 90 мм 3 4 дюйма 21

Размеры монтажной плиты различные модели кондиционера имеют различные монтажные пластины для различных требований к изготовлению на заказ форма монтажной плиты может немножко отличаться но размеры установки одинаковы для такого же размера внутреннего блока кондиционера см например тип a и тип б 21

Сверля отверстия в стене избегайте нахождения проводов трубопроводов и других чувствительных компонентов 21

Стена 21

Тип а тип б 21

Шаг 3 просверлите отверстие в стенке соединительного трубопровода 1 определите расположение отверстия в стене основываясь на положении монтажной пластины см размеры монтажной пластины 2 используя сверло диаметром 65 мм 2 5 дюйма или 90 мм 3 54 дюйма в зависимости от модели просверлите отверстие в стене убедитесь что отверстие просверлено под небольшим углом вниз так что наружный конец отверстия ниже внутреннего конца примерно на 5 мм до 7 мм 0 2 0 275 дюйма это обеспечит надлежащий дренаж для воды 3 поместите защитную манжету стены в отверстие это защищает края отверстия и поможет запечатать его когда вы закончите процесс установки 21

Для предотвращения нежелательных утечек необходимо заткнуть неиспользуемое сливное отверстие резиновой пробкой 22

Заткните неиспользуемое сливное отверстие 22

Примечание по размещению сливного шланга 22

И 10 1 23

И 16 1 5 23

И 25 2 5 23

И 32 4 23

И 40 6 23

И 6 0 75 23

Номинальная площадь поперечного сечения мм 23

Номинальный ток прибора а 23

Перед выполнением каких либо электрических или монтажных работ отключите основное питание системы 23

Перед выполнением любых электромонтажных работ ознакомьтесь с настоящими правилами 23

Внимание 24

Вся проводка должна выполняться строго в соответствии с электрической схемой расположенной на задней стороне передней панели внутреннего блока 24

Не путайте провода под напряжением и нулевые 24

Осторожно 24

Примечание о подключении проводки 24

Блок кондиционера 26

Инструкция по установке наружный 26

См 12дюймов слева 26

См 24дюймов справа 26

Установка наружного блока кондиционера 26

В холодном климате 27

550 275 27 21 10 450 17 260 10 770 555 300 30 21 11 487 19 298 11 845 702 363 33 27 14 540 21 350 13 28

Внимание 28

Монтажные размеры 28

Осторожно 28

При сверлении в бетон рекомендуется использовать защиту для глаз 28

Размеры наружного блока мм ш в г 28

Расстояние а мм расстояние б мм 28

В северной америке 29

Внимание 29

Все электромонтажные работы должны выполняться строго в соответствии с электрической схемой расположенной внутри кабельной крышки наружного блока 29

Выберите правильный размер кабеля 29

Используйте правильный кабель 29

Перед выполнением каких либо электрических или монтажных работ отключите основное питание системы 29

18 000 20 66ft 8 26ft 30

18 000 и 36 000 25 82 фута 10 33ft 30

R410a фиксированная скорость сплит кондиционер 30

Инструкции по подключению трубопровод для хладагента 30

Максимальная длина и высота разрежения трубопровода хладагента на единицу модели 30

Модель емкость btu ч макс длина м макс высота разряжения м 30

Не деформируйте трубу во время резки 30

Примечание о длине труб 30

Соединение трубопроводов для хладагента 30

А мм 31

Мин макс 31

Наружный диаметр трубы мм 31

Ø6 5 ø0 5 18 20 180 200 кгс см 8 8 0 3 0 4 32

Ø9 2 ø0 75 32 39 320 390кгс см 13 13 0 2 0 3 ø12 ø0 49 59 490 590кгс см 16 16 0 4 0 5 ø16 ø0 3 57 71 570 710кгс см 19 19 0 6 0 8 ø19 ø0 5 67 101 670 1010кгс см 23 23 0 1 0 3 32

Используйте гаечный ключ для захвата основного корпуса клапана 32

Наружный диаметр трубы мм момент затяжки н м конический размер б мм коническая форма 32

Не используйте чрезмерный крутящий момент 32

Требования к крутящему моменту 32

Осторожно откройте штоки клапанов 33

Подготовка и меры предосторожности 33

Удаление воздуха 33

Длина соединительной трубы м 34

Дополнительный хладагент на длину трубы 34

Не смешивайте типы хладагентов 34

Некоторые системы требуют дополнительной зарядки в зависимости от длины трубы стандартная длина трубы варьируется в соответствии с местными правилами например в северной америке стандартная длина трубы составляет 7 5 м 25 в других областях стандартная длина трубы составляет 5 м 16 хладагент следует заправлять из служебного отверстия на клапане низкого давления наружного блока дополнительный хладагент подлежащий заправке можно рассчитать по следующей формуле 34

Осторожно 34

Примечание по добавлению хладагента 34

Способ продувки воздуха дополнительный хладагент 34

Внимание опасность поражения электрическим током 35

Перед пробной эксплуатацией 35

Проверка электрических и газовых утечек 35

Инструкции по пробной эксплуатации 36

Пробная эксплуатация 36

Пройден не пройден 36

Список проверок для выполнения 36

Кондиционер 37

Пульт дистанционного 37

Управления с иллюстрациями 37

Автоматический режим 43 38

Индикаторы на жк дисплее 42 38

Использование охлаждения нагрева вентиляции 43 38

Использование таймера 45 38

Как пользоваться кнопками 43 38

Кнопки управления 39 38

Обращение с пультом дистанционного управления 49 38

Понижение влажности 44 38

Примечание 38

Регулировка направления воздушного потока 44 38

Содержания 38

Характеристики пульта дистанционного управления 38 38

Rg57b bge 39

Характеристики пульта дистанционного управления 39

Auto cool dry 43

Heat fan 43

Индикаторы на жк дисплее 43

Индикация скорости вращения вентилятора 43

Информация отображается при включении пульта дистанционного управления 43

Примечание все показатели показанные на рисунке предназначены для четкого представления но во время реальной работы на дисплее могут отображаться только относительные функциональные признаки 43

Режим отображения 43

Как пользоваться кнопками 44

Как пользоваться кнопками 45

Пример настройки таймера 47

Использование держателя пульта дистанционного управления может не входить в комплект поставки 50

Обращение с пультом дистанционного управления 50

Расположение пульта дистанционного управления 50

Замена элементов питания 51

Обслуживание 52

Установка 52

Установка и обслуживание 52

Приложение 53

Русский 53

Установка 53

Энергетическая эффективность 53

Вопросы или комментарии 55

Дизайн и технические характеристики могут быть изменены без предварительного уведомления для улучшения продукта проконсультируйтесь с торговым агентством или производителем для получения подробной информации 55
