20
Инструкция
пользователя/
Руководство по
установке

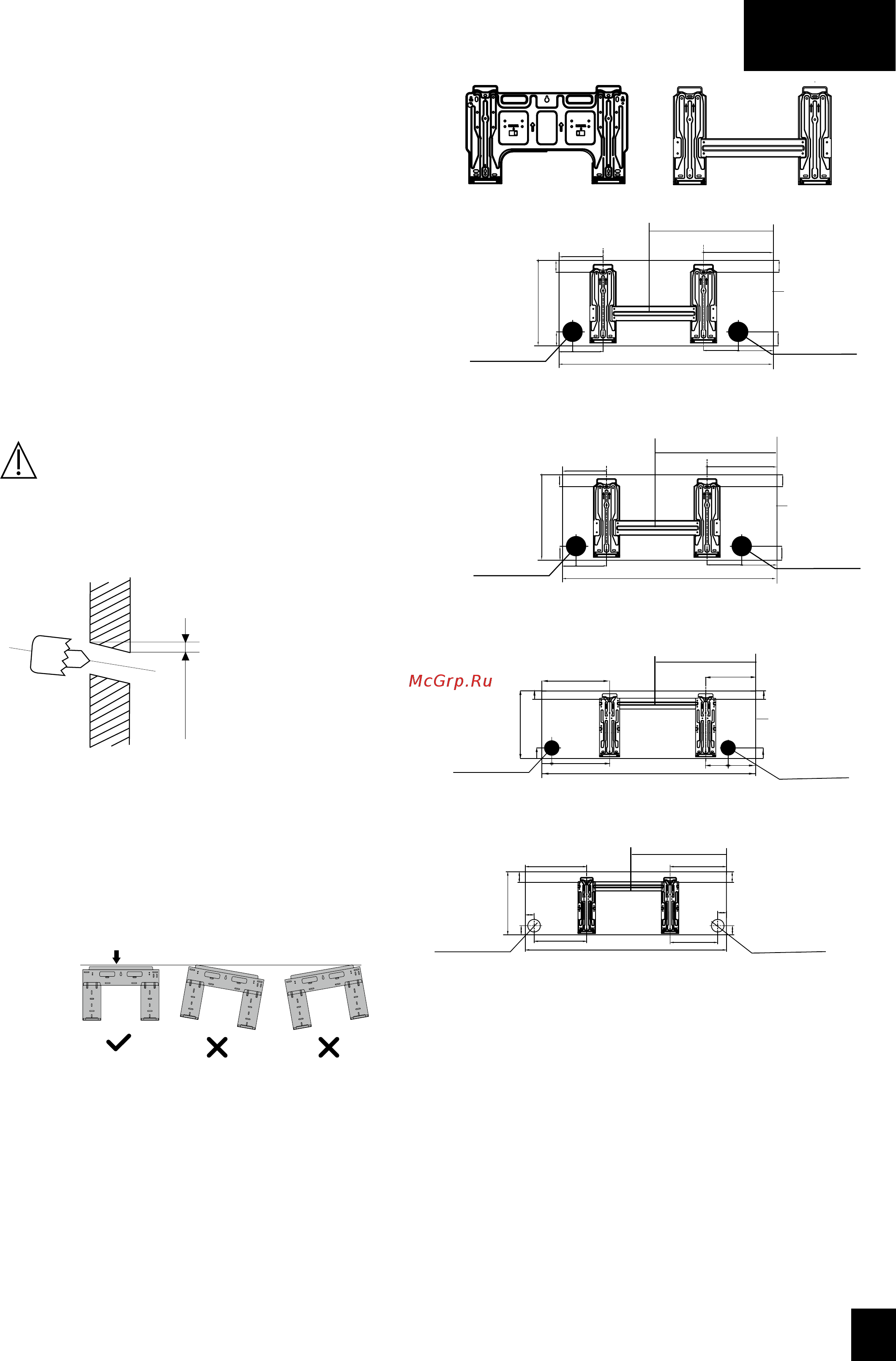

Шаг 3: Просверлите отверстие в стенке
соединительного трубопровода
1. Определите расположение отверстия в
стене, основываясь на положении монтажной
пластины. См. Размеры монтажной пластины.
2. Используя сверло диаметром 65 мм (2,5
дюйма) или 90 мм (3,54 дюйма) (в зависимости
от модели), просверлите отверстие в стене.
Убедитесь, что отверстие просверлено под
небольшим углом вниз, так что наружный конец
отверстия ниже внутреннего конца примерно на
5 мм до 7 мм (0,2-0,275 дюйма). Это обеспечит
надлежащий дренаж для воды.
3. Поместите защитную манжету стены в
отверстие. Это защищает края отверстия и
поможет запечатать его, когда вы закончите
процесс установки.
ОСТОРОЖНО
Сверля отверстия в стене, избегайте нахождения
проводов, трубопроводов, и других чувствительных
компонентов.
Стена
В
помещении
Вне помещения
5-7 мм (0.2-
0.275 дюйма)
РАЗМЕРЫ МОНТАЖНОЙ ПЛИТЫ
Различные модели кондиционера имеют различные
монтажные пластины.
Для различных требований к изготовлению на
заказ, форма монтажной плиты может немножко
отличаться. Но размеры установки одинаковы, для
такого же размера внутреннего блока кондиционера.
См., например, тип A и тип Б:
Правильная ориентация монтажной пластины
Тип А Тип Б
ПРИМЕЧАНИЕ: Когда соединительная труба
стороны газа ø 16 мм (5/8 дюйма) или больше,
отверстие стены должно быть 90 мм (3.54 дюйма).
402 мм (15.8 дюйма)
411мм (16,2дюймов)
458мм (18дюймов)
559мм (22дюймов)
344мм (13,5дюймов)
45мм (1,77дюйм)
55мм (2,16дюйма)
47мм (1.85дюйм)
264мм (10,4дюймов)
219мм (8,6дюймов)
1037,6мм (40,85дюймов)
299мм (11,8дюймов)
324,9мм (12,79дюймов)
958,3мм (37,7дюймов)
243мм (9,57дюймов)
285мм (11,2дюймов)
302мм (11,88дюймов)
246мм (9,7дюймов)
Слева сзади отверстие в
стене 65 мм (2,5 дюйма)
Слева сзади отверстие в
стене 65 мм (2,5 дюйма)
Слева сзади отверстие в
стене 65 мм (2,5 дюйма)
Слева сзади отверстие в
стене 65 мм (2,5 дюйма)
Контур внутреннего блока
Контур внутреннего блока
Контур внутреннего блока
Правая задняя стенка
отверстие 65 мм (2,5
дюйма)
Правая задняя стенка
отверстие 65 мм (2,5
дюйма)
Правая задняя стенка
отверстие 65 мм (2,5
дюйма)
Справа сзади отверстие в
стене 65 мм (2,5 дюйма)
Образец А
Образец Б
Образец В
Образец Г
148мм (5,8дюймов)
230мм (9,1дюймов)
805мм (31,7дюймов)
715мм (28дюймов)
45мм (1,7дюйм)
45мм (1,7дюйм)
45мм (1,7дюйм)
130мм (5,1дюймов)
139мм (5,5дюймов)
143мм (5,6дюймов)
107мм (4,2дюймов)
107мм (4,2дюймов)
100мм (3,9дюйма)
103мм (4,1дюйма)
185мм (7,3дюймов)
240мм (9,5дюймов)
285мм (11,2дюймов)
285мм (11,2дюймов)
39мм
(1,5дюйм)
36мм
(1,4дюйм)
55мм
(2,16дюйма)
47мм
(1.85дюйм)
47мм
(1.85дюйм)
47мм
(1.85дюйм)
39мм
(1,5дюйм)
47мм
(1.85дюйм)
39мм (1,5дюйм)
39мм (1,5дюйм)
47мм (1.85дюйм)
47мм (1.85дюйм)
36мм (1,4дюйм)
47мм (1.85
дюйма)
237мм (9,3дюймов)
