42
Руководство
дистанционного
управления

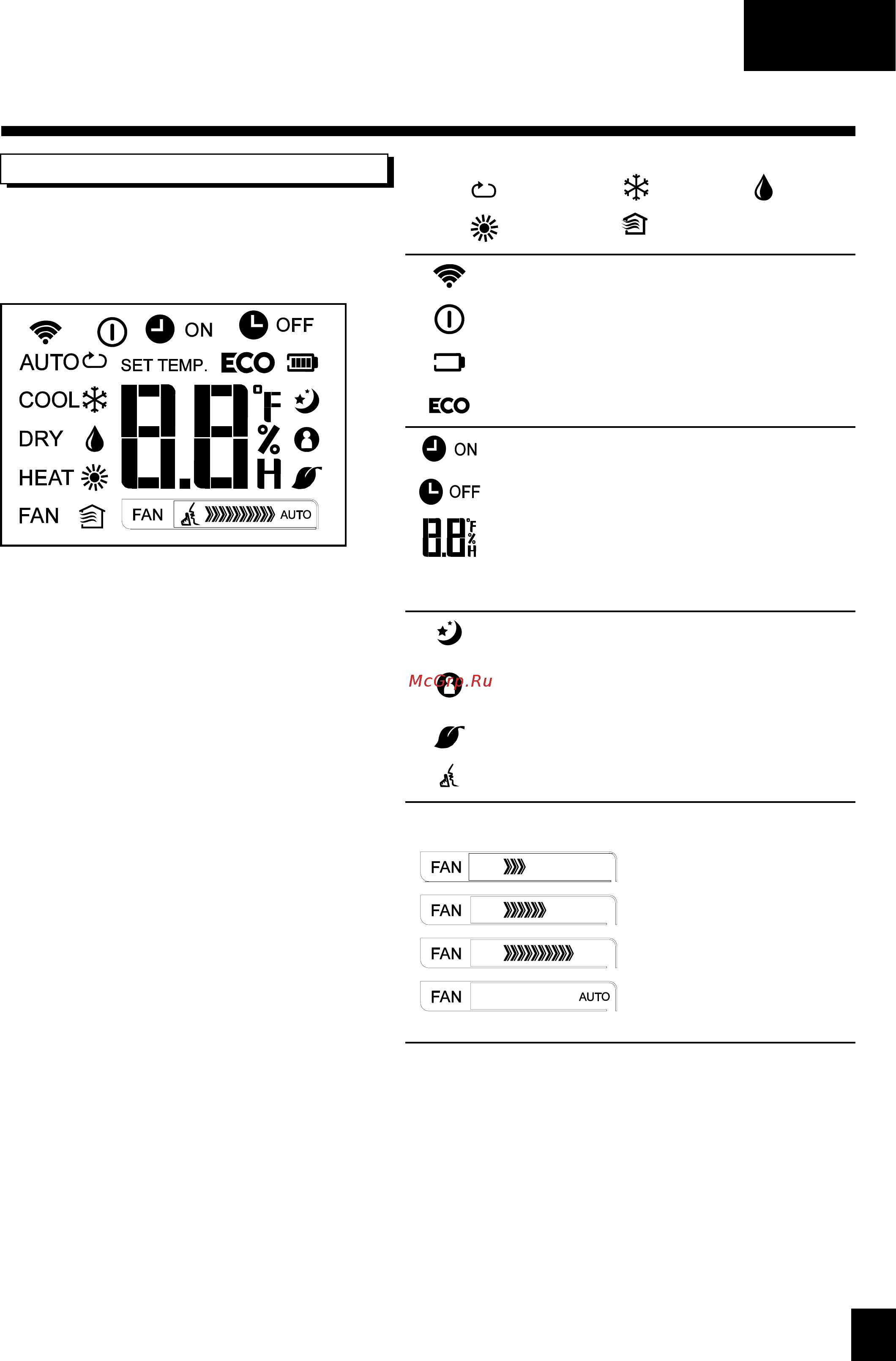

Индикаторы на ЖК-дисплее
Режим отображения
AUTO COOL DRY
HEAT FAN
Отображается при передаче данных.
Отображается, когда пульт дистанционного
управления ВКЛЮЧЕН.
Дисплей элементов питания (низкий уровень
заряда)
Недоступно для данного устройства
Отображается, когда ТАЙМЕР УСТАНОВЛЕН на
определенное время.
Отображается, когда ТАЙМЕР ВЫКЛЮЧЕН на
определенное время.
Показать установленную температуру или
комнатную
температуру, или время под установкой
ТАЙМЕРА.
Отображается в режиме ожидания.
Указано, что кондиционер работает в режиме
«Follow me» (отображение фактической
температуры)
Недоступно для данного устройства
Недоступно для данного устройства
Индикация скорости вращения вентилятора
Низкая скорость
Средняя скорость
Высокая скорость
Автоматическая скорость
вентилятора
Примечание:
Все показатели, показанные на рисунке, предназначены
для четкого представления. Но во время реальной
работы на дисплее могут отображаться только
относительные функциональные признаки.
Информация отображается при
включении пульта дистанционного
управления.
