Graude GS 90.1 SM [13/20] Замена кабеля питания

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Прибор рассчитан на работу в однофазной сети с напряже-

нием 230 В (однофазная). Подключение должно выпол-

няться в соответствии с действующими нормами и прави-

лами.

Перед подключением убедитесь, что:

1) автоматический выключатель и электрическая си-

стема прибора способный выдержать нагрузку при-

бора (см. типовую табличку);

2) система подачи электроэнергии оснащена заземле-

нием в соответствии с действующими стандартами;

3) розетка или многополярный выключатель располо-

жены в доступном месте.

Установите на кабель питания подходящую штепсельную

вилку, которая выдержит соответствующую нагрузку, и

вставьте ее в розетку.

Если Вы хотите подключить прибор напрямую к электро-

сети, то необходимо использовать многополярный разъ-

единитель с расстоянием между контактами 3 мм. Размыка-

тель должен быть установлен между прибором и электро-

сетью в строгом соответствии с действующими стандар-

тами. Разъединитель не должен размыкать желто-зеленый

провод заземления.

Коричневый провод фазы (должен быть подключен к клемме L в щитке) всегда соединяйте с

проводом фазы в кабеле питания.

В любом случае, кабель питания необходимо расположить таким образом, чтобы темпера-

тура в любой его точке не превышала бы комнатную температуру на 50ºC.

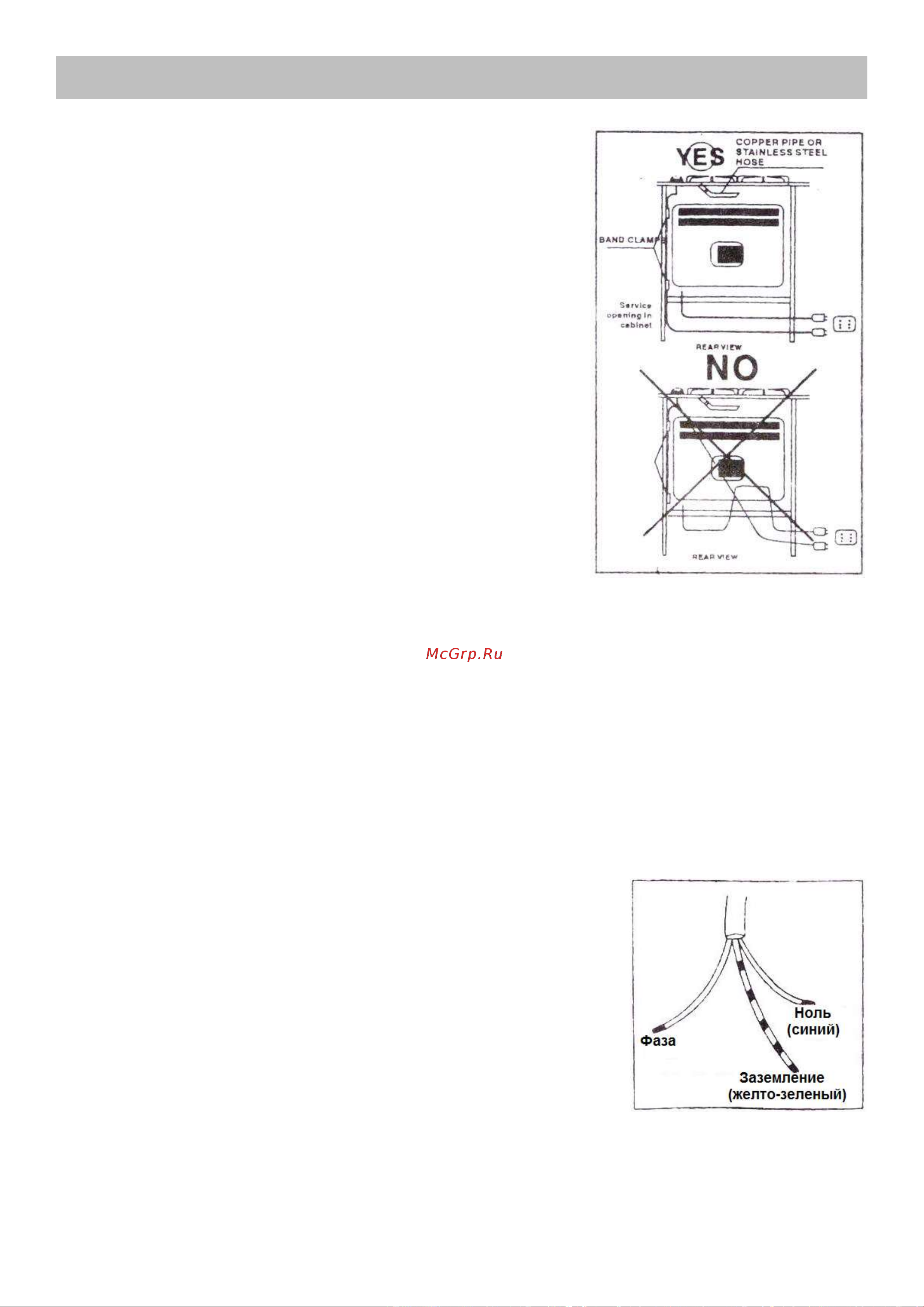

Пример идеальной прокладки кабеля питания показан на рисунке. При помощи хомутов ка-

бель питания закреплен на стенке шкафа, благодаря чему кабель не контактирует с нижней

частью прибора.

ЗАМЕНА КАБЕЛЯ ПИТАНИЯ

Если возникает необходимость заменить кабель питания, необ-

ходимо использовать кабели типа HO5RR-F или HO5RN-F, кото-

рые выдерживают нагрузку и температуру при эксплуатации

прибора. Кроме того, желто-зеленый провод заземления должен

быть приблизительно на 2 см провода фазы и провода нуля.
