Graude GS 90.1 SM [14/20] Смена форсунок

АДАПТАЦИЯ К РАЗНЫМ ТИПАМ ГАЗА

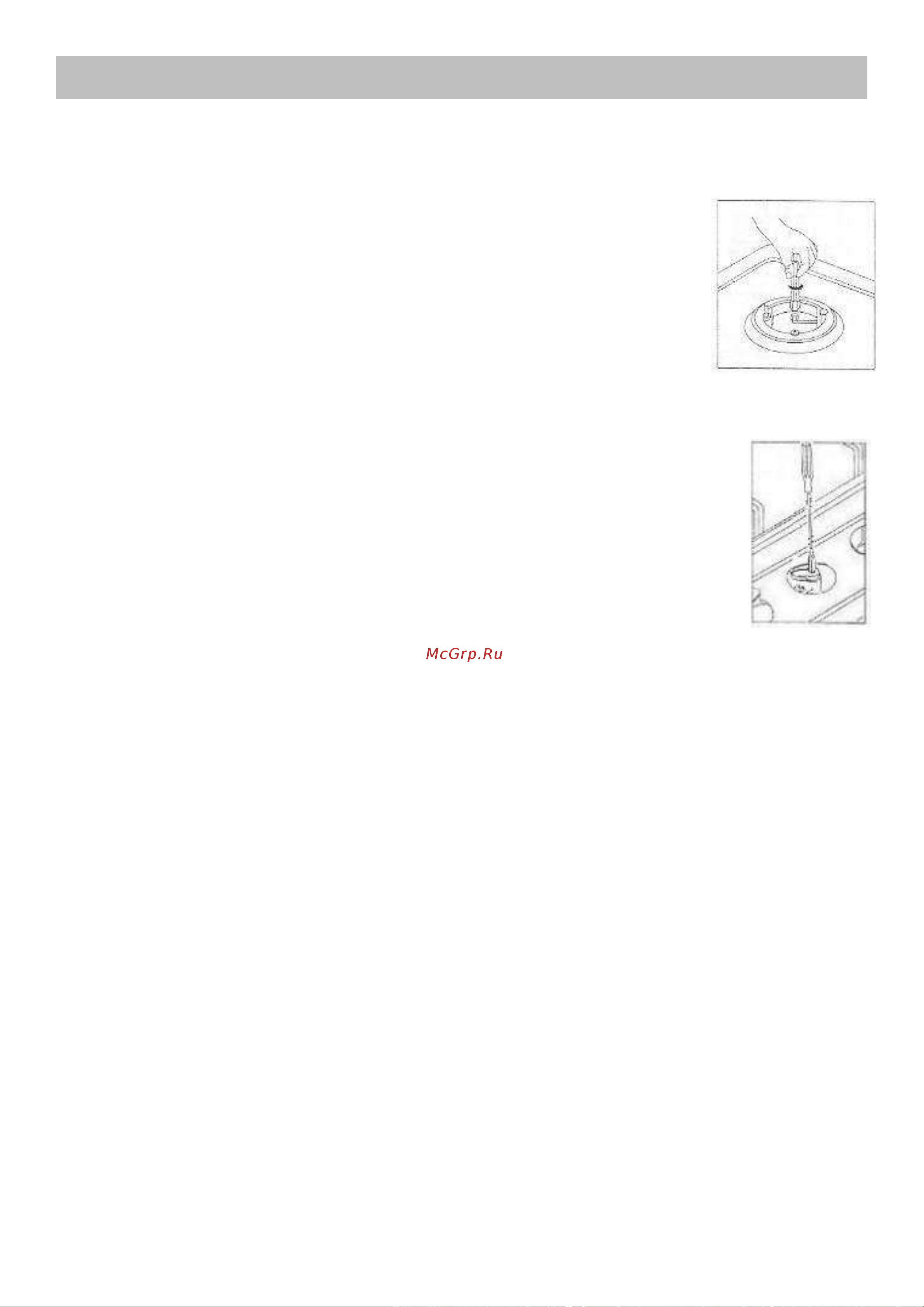

СМЕНА ФОРСУНОК

1) Снимите решетку.

2) Снимите крышки конфорок и горелок.

3) При помощи торцевого гаечного ключа (7 мм) открутите и снимите

форсунки. Замените их на форсунки для соответствующего вида

газа (см. таблицу).

4) Проделайте описанные выше шаги в обратном порядке.

5) Замените табличку с техническими данными (расположена рядом

с точкой подключения к газовой системе) на табличку с актуаль-

ными данными. Если давление газа в системе отличается от дав-

ления, указанного на табличке (или непостоянно), установите на

трубу подачи газа подходящий регулятор давления.

НАСТРОЙКА МИНИМАЛЬНОГО УРОВНЯ ПЛАМЕНИ

1) Зажгите конфорку, как описано в документе ранее.

2) Установите ручку настройки на минимальную мощность.

3) Снимите ручки-регуляторы.

4) Природный газ:

Тонкой плоской отверткой аккуратно поверните регулировочный винт,

расположенный слева от газового клапана (см. рисунок справа), по ча-

совой стрелке до упора. Затем поверните винт против часовой стрелки

на ½ оборота для WOK конфорки, ¾ оборота для мощной конфорки, ½

оборота для стандартной конфорки, 3/8 оборота для экономичной кон-

форки.

Сжиженный нефтяной газ:

Тонкой плоской отверткой аккуратно поверните регулировочный винт, расположенный

выше и слева от газового клапана (см. рисунок справа), по часовой стрелке до упора.

5) По завершению настройки убедитесь, что при быстром переключении из максималь-

ного положения в минимальное пламя не гаснет.
