Graude MWG 38.1 W [15/20] Инструкция по монтажу
![Graude MWG 38.1 W [15/20] Толщина стенок ниши должна быть от 15 до 20 мм](/views2/1730813/page15/bgf.png)
15
Инструкция по монтажу
КОМПЛЕКТУЮЩИЕ
1 винт 2х22 2 ШТ.
2 колпачок 1 ШТ.
3 винт 1x35 1 ШТ.

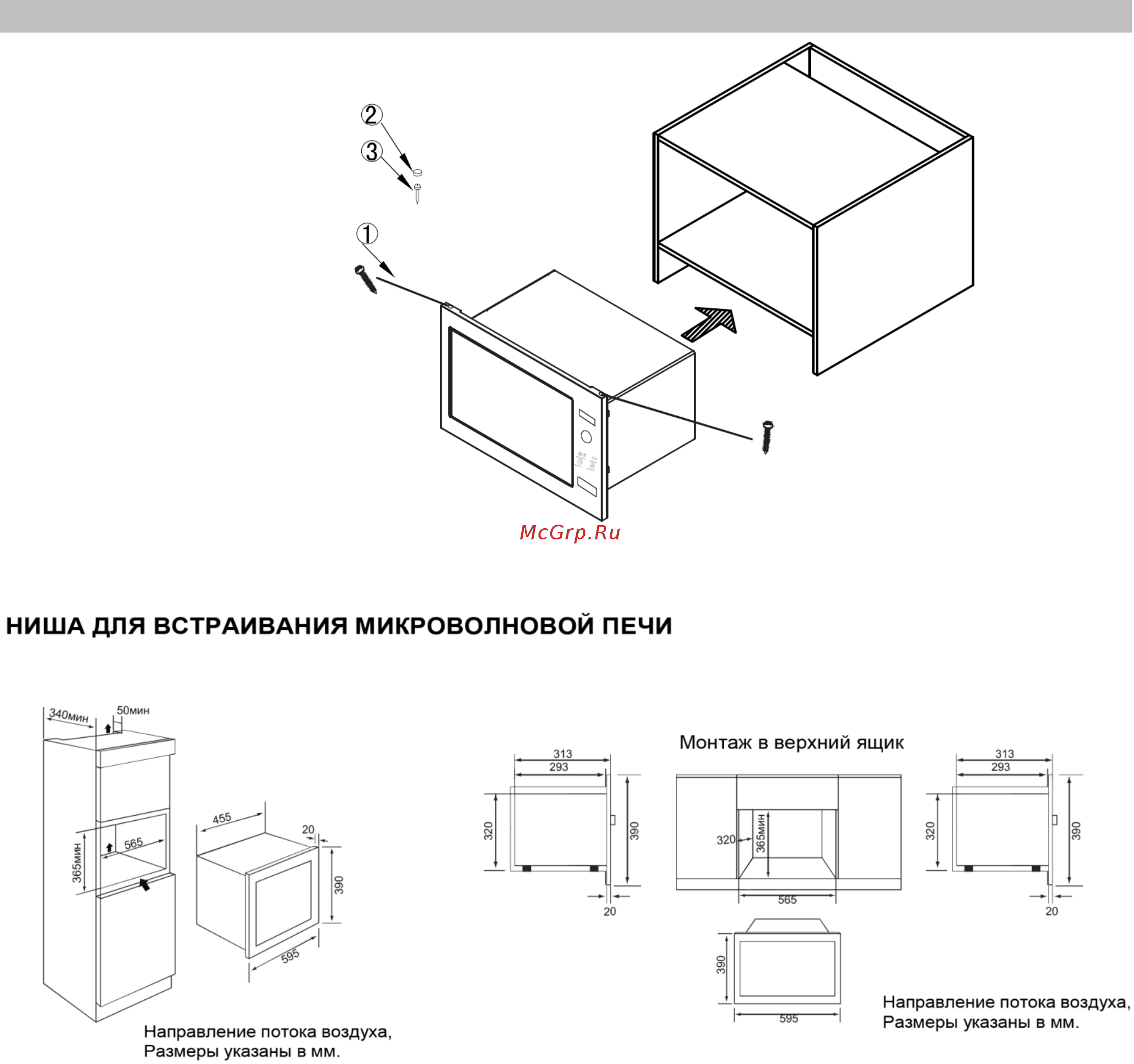

Требования для встраивания в нишу (рис. выше):
1.
Ширина составляет 565 мм.
Это минимальное расстояние между левой и правой панелями. Отклонение от заданного
размера не допускается.
2.
Высота составляет 365 мм.
Это минимальное расстояние между нижней и верхней панелями. Отклонение от заданного
размера не допускается.
3.
Глубина ниши должна составлять не менее 340 мм.
4.
Внешний размер ниши должен составлять не менее 596 мм, так как длина рамки —
595 мм.
5.
Толщина стенок ниши должна быть от 15 до 20 мм.
