Монтаж
Logano SK645/SK745 - Оставляем за собой право на изменения!
19
Подключение предохранительной линии
B Закрепите предохранительный клапан винтами
на патрубке подключения предохранительной
линии (VSL) – [2].

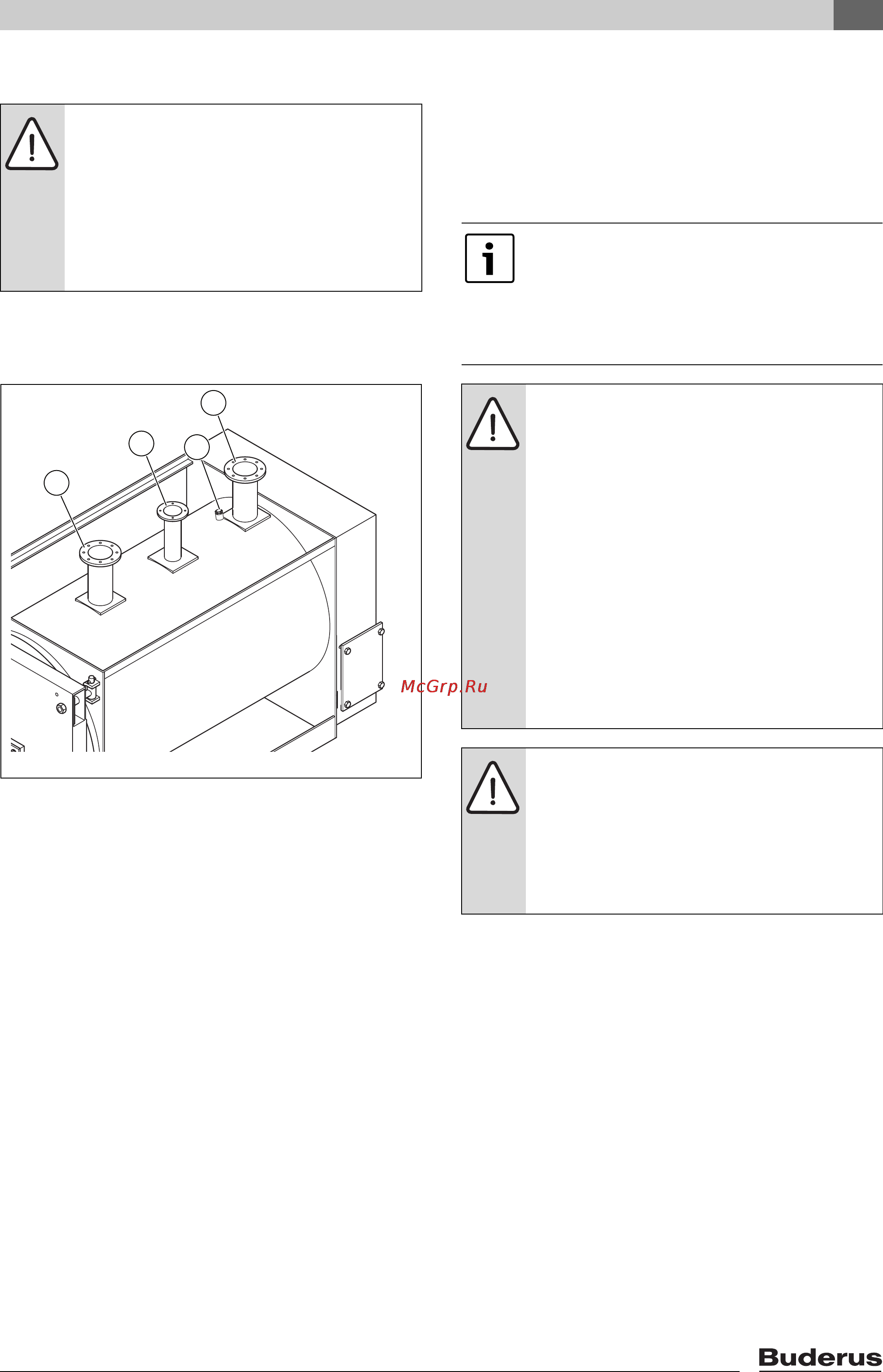

Рис. 11 Отопительный котёл Logano
1400 - 1850 кВт
1 Подключение подающей линии котла (VK)
2 Предохранительная линия (VSL – подключение
предохранительного клапана заказчика)
3 Подключение обратной линии котла (RK)
4 Точка выполнения замеров (погружная гильза 3/4")
5.3.5 Заполнение котла водой и проверка
герметичности соединений
Для предотвращения появления утечек при работе
отопительной системы, перед пуском в
эксплуатацию следует проверить её
герметичность.
B Заполните отопительную систему (Æ глава 6.3,
стр. 35). Проверьте отсутствие протечек в
соединениях.
B Проведите опрессовку отопительной системы.
B Проверьте отсутствие протечек на фланцевых
соединениях и подключениях к котлу.
B Проверьте отсутствие протечек в
трубопроводной системе.
УВЕДОМЛЕНИЕ: повреждение
установки из-за подключения
неправильных компонентов к
предохранительной линии [2].
B К предохранительной линии [2] не
допускается подключать бак-
водонагреватель или другой
отопительный контур.
6 720 645 478-05.1SL
2
4
3
1
Величина контрольного давления
зависит от приборов и арматуры,
установленных на котле, и в
отопительной системе.
Рекомендуемое контрольное давление:
6 бар
УВЕДОМЛЕНИЕ: возможно
повреждение оборудования высоким
давлением при испытании на
герметичность!
При высоком давлении могут быть
повреждены регулирующая арматура,
предохранительные устройства и
приборы контроля давления.
B Проверьте, чтобы при проведении
испытаний на герметичность не были
установлены приборы контроля
давления, регулирующая арматура и
предохранительные устройства, к
которым нельзя перекрыть подачу
воды из котла.
УВЕДОМЛЕНИЕ: повреждение
установки из-за температурных
напряжений.
B Заполняйте отопительную установку
только в холодном состоянии
(температура подающей линии не
должна превышать 40 °C).
