Buderus LOGANO SK745 [27/56] Установка передней крышки котла
![Buderus LOGANO SK645 [27/56] Установка передней крышки котла](/views2/1073165/page27/bg1b.png)
5
Монтаж
Logano SK645/SK745 - Оставляем за собой право на изменения!
27
5.9 Установка передней крышки
котла
5.9.1 Котлы типоразмеров 120 - 1200 кВт
B Прикрепите винтами переднюю крышку
котла [2] с шарнирами [3] к крышке с вырезом
для системы управления [4].
B Наденьте крышки [2] и [4] на штифты [1].

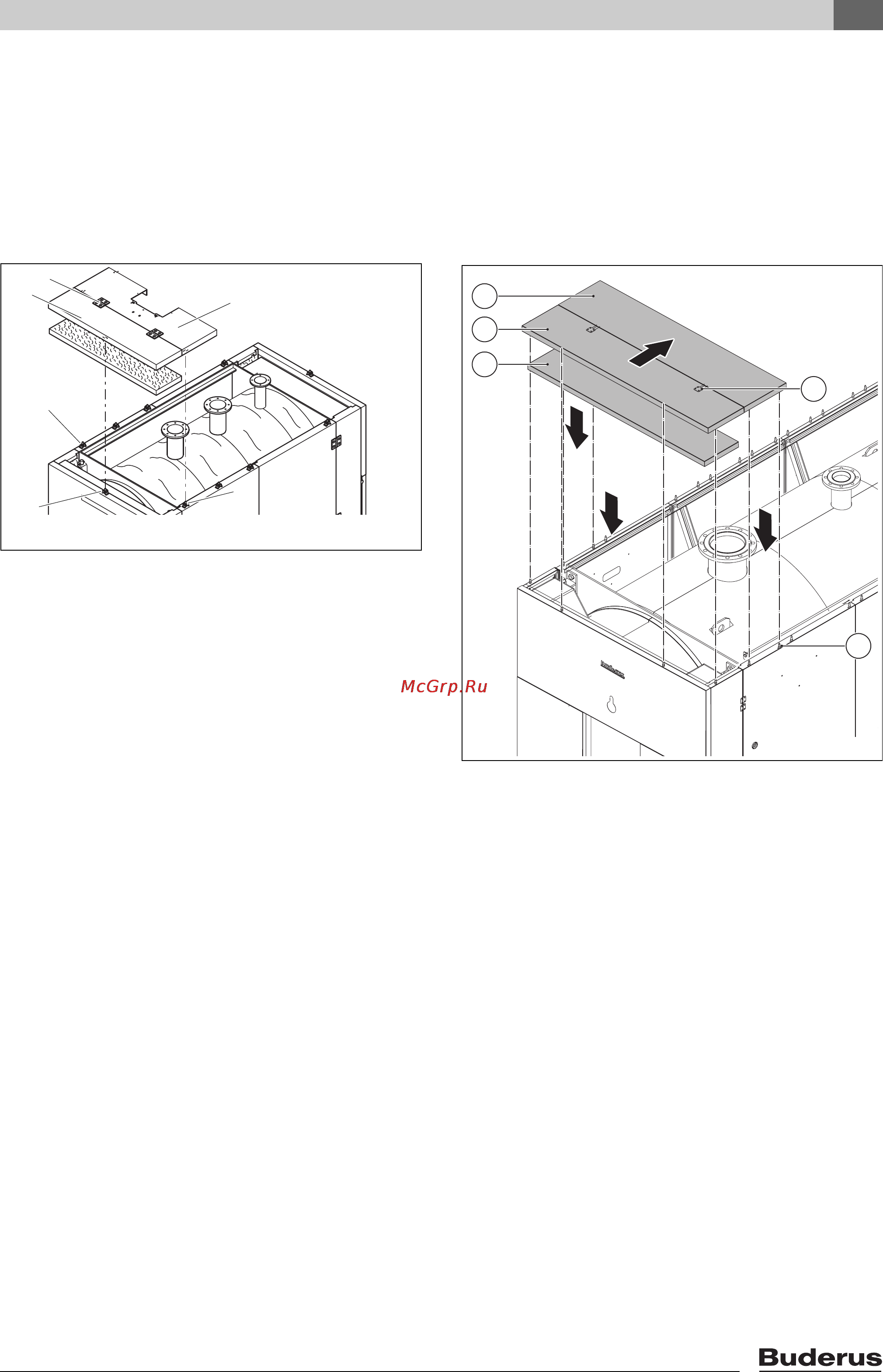

Рис. 27 Установка передней крышки у котлов
120 - 1200 кВт
1 Штифт
2 Передняя крышка котла с теплоизоляцией
3 Шарниры
4 Крышка котла с вырезом для системы управления
5.9.2 Котлы типоразмеров 1400 - 1850 кВт
B Прикрепите винтами переднюю крышку
котла [2] к шарнирам [4] крышки с вырезом для
системы управления [3].
B Уложите теплоизоляционный мат передней
крышки котла [1] между малыми боковыми
стенками.
B Наденьте крышки [2] и [3] на штифты [5].
Рис. 28 Установка передней крышки у котлов
1400 - 1850 кВт
1 Теплоизоляционный мат передней крышки котла
2 Передняя крышка котла
3 Средняя крышка котла
4 Шарнир
5 Штифт
6 720 615 362-16.1SL
3
3
3
3
3
3
1
6 720 642 700-06.1O
2
3
1.
1.
2.
5
4
