Buderus LOGANO SK745 [30/56] Прокладка кабеля горелки
![Buderus LOGANO SK645 [30/56] Прокладка кабеля горелки](/views2/1073165/page30/bg1e.png)
5
Монтаж
Logano SK645/SK745 - Оставляем за собой право на изменения!
30

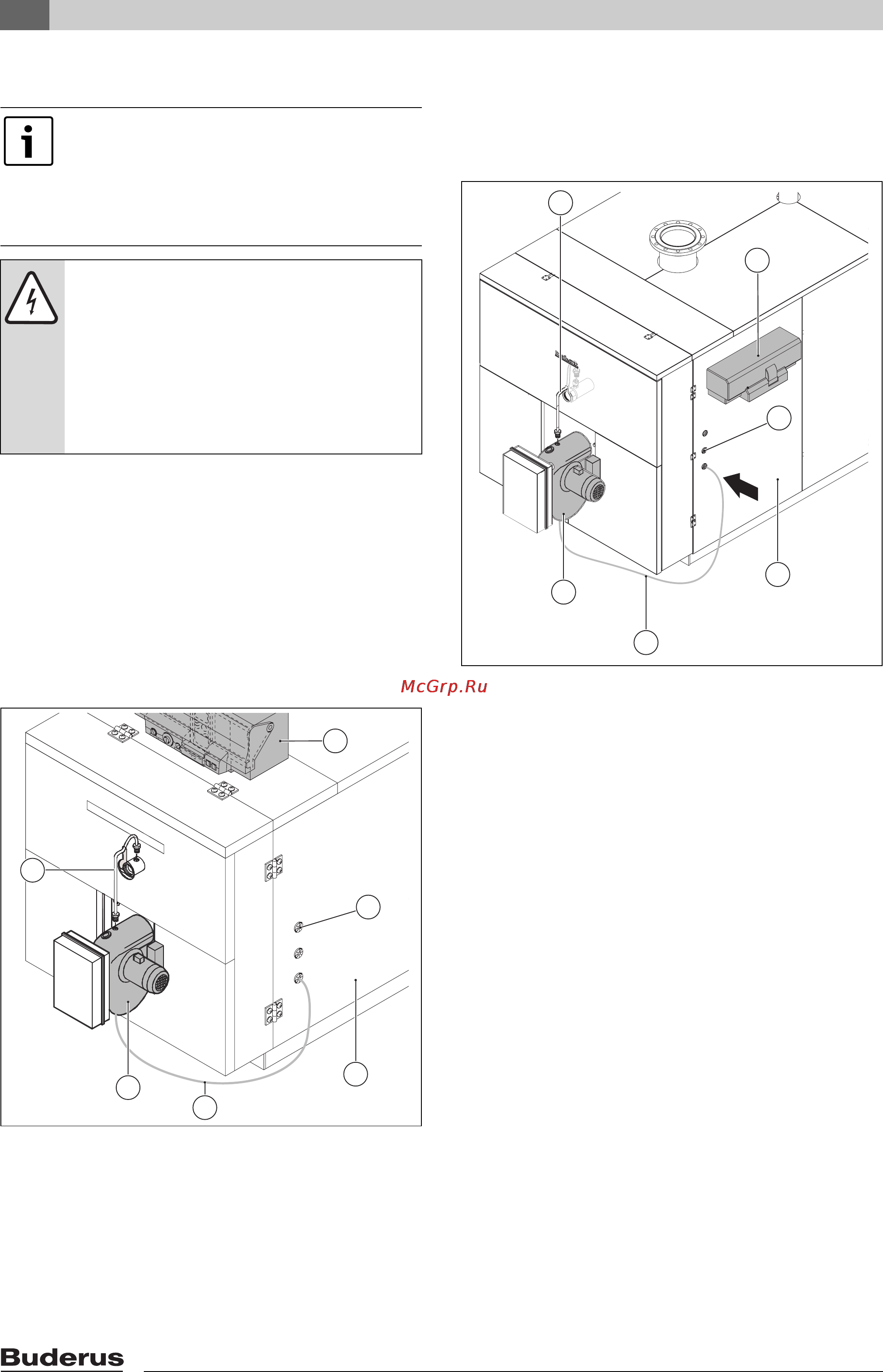

5.11 Прокладка кабеля горелки
B Проведите кабель горелки [4] с фиксатором
через кабельный проход [2] в передней боковой
стенке [3].
B Подключите кабель горелки [4] к системе
управления [1].
B Подключите кабель [4] штекером (большой, не
показан) к горелке [5].
5.11.1 Котлы типоразмеров 120 - 1200 кВт
Кабель горелки напрямую выходит из основания
системы управления.
Рис. 33 Монтаж кабеля горелки у котлов
120 - 1200 кВт
1 Система управления
2 Кабельный проход
3 Передняя боковая стенка
4 Кабель горелки
5 Горелка
6 Трубка обдува смотрового стекла (Æ глава 5.7.3,
стр. 25)
5.11.2 Котлы типоразмеров 1400 - 1850 кВт
Кабель горелки проводится через кабельный ввод
для системы управления в передней боковой
стенке (Æ рис. 19, стр. 23).
Рис. 34 Монтаж кабеля горелки у котлов
1400 - 1850 кВт
1 Система управления
2 Кабельный проход
3 Передняя боковая стенка
4 Кабель горелки
5 Горелка
6 Трубка обдува смотрового стекла (Æ глава 5.7.3,
стр. 25)
Кабель горелки нужно прокладывать со
стороны навески двери (заводской
вариант - справа).
Далее описывается монтаж на правой
стороне, для левой навески действия
выполняются аналогично.
ОПАСНО: опасно для жизни из-за удара
электрическим током.
Для проводки кабеля горелки нужно
открыть штекерное соединение.
B Работы с электрическим
оборудованием разрешается проводить
только специалистам, имеющим
соответствующую квалификацию.
6 720 645 478-7.1SL
3
1
2
4
5
6
1
5
4
6 720 645 478-12.1SL
3
2
6
