5
Монтаж
Logano SK645/SK745 - Оставляем за собой право на изменения!
29

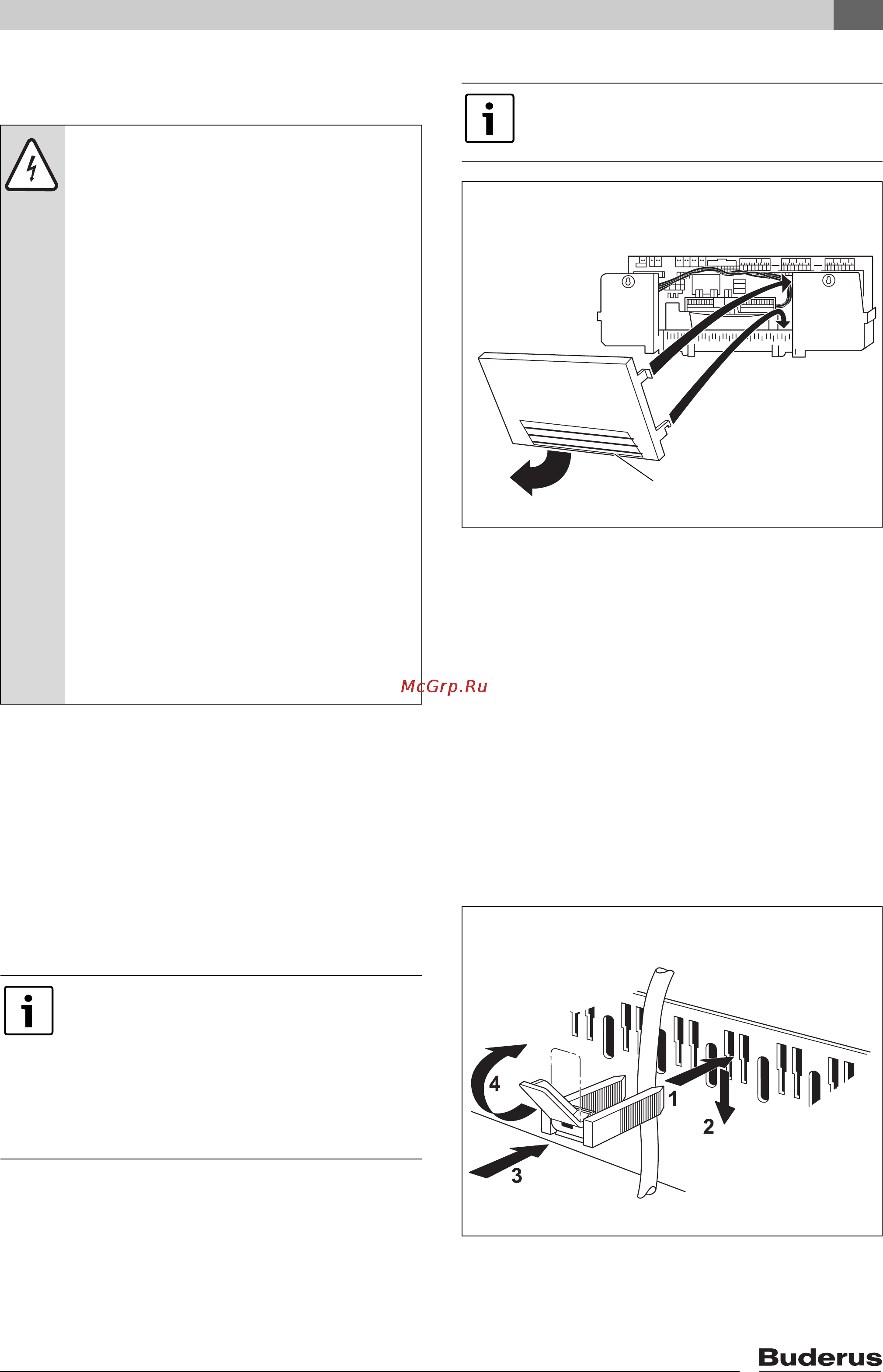

5.10.3 Выполнение электрических
подключений
B При необходимости выломайте или вырежьте
заглушки в задней стенке [1] (Æ рис. 31).
B Выполните штекерное соединение в системе
управления в соответствии с маркировкой на
клеммной колодке.
B Проведите кабель горелки через кабельный
ввод в передней верхней крышке котла и
проложите к системе управления.
B Подключите кабель горелки к системе
управления в соответствии с маркировкой на
штекерной планке.
B Выполните штекерные соединения
электрических подключений заказчика в
соответствии с электросхемой (Æ документация
к системе управления).
Рис. 31 Подготовка кабельного прохода
1 Задняя стенка (Logamatic 4000)
Все провода закрепите кабельными хомутами
(входят в комплект поставки системы
управления). Для этого выполните следующие
действия:
B Хомут с проводом вставьте сверху в прорезь
гнезда рамки (шаг 1).
B Сдвиньте хомут вниз (шаг 2).
B Нажмите (шаг 3).
B Переведите рычажок вверх (шаг 4).
B Установите крышку на место (Æ рис. 29 и 30,
стр. 28).
B Закрепите крышку системы управления
винтами (рис. 29 и 30, стр. 28).
Рис. 32 Крепление провода хомутом
ОПАСНО: опасно для жизни из-за
удара электрическим током.
B Перед тем, как открыть систему
управления, отключите её на всех
фазах и обеспечьте защиту от
случайного включения.
B Осторожно прокладывайте провода
и капиллярные трубки.
B Работы с электрическим
оборудованием отопительной
установки разрешается проводить
только специалистам-электрикам
при наличии соответствующей
квалификации. При отсутствии
квалификации выполнение
электрических подключений следует
поручить специализированной
фирме.
B Выполняйте местные инструкции по
проведению монтажа.
B Стационарное подключение к
электросети следует производить в
соответствии с нормами EN 50165/
EN 60 335-2-102 или действующими
международными и национальными
стандартами.
На разных системах управления
Logamatic расположение клеммной
колодки различно. Место её установки
можно легко узнать, открыв систему
управления Logamatic.
Маркировка на клеммной колодке в
различных системах управления
одинакова.
У котлов 120 - 1200 кВт установите
заднюю стенку на систему управления
(Æ рис. 31).
6720615362-19.2SL
1
6 720 615 362-20.1SL
