Buderus LOGANO SK745 [43/56] Проверка и регулировка давления воды
![Buderus LOGANO SK645 [43/56] Проверка и регулировка давления воды](/views2/1073165/page43/bg2b.png)
8
Контрольные осмотры и техническое обслуживание
Logano SK645/SK745 - Оставляем за собой право на изменения!
43
B Выберите чистящее средство в зависимости от
вида загрязнения (сажа или образование
отложений).
B В систему управления не должен попадать
аэрозольный туман, поэтому её следует накрыть
пленкой.
B Равномерно распылите чистящее средство в
газоотводящих каналах.
B Разогрейте котёл до температуры котловой
воды минимум 70 °C.
B Очистите щёткой трубы дополнительных
поверхностей нагрева.
B Снимите заглушку со стока [1].
B Слейте скопившуюся жидкость.
B Закройте сток [2] заглушкой [1].

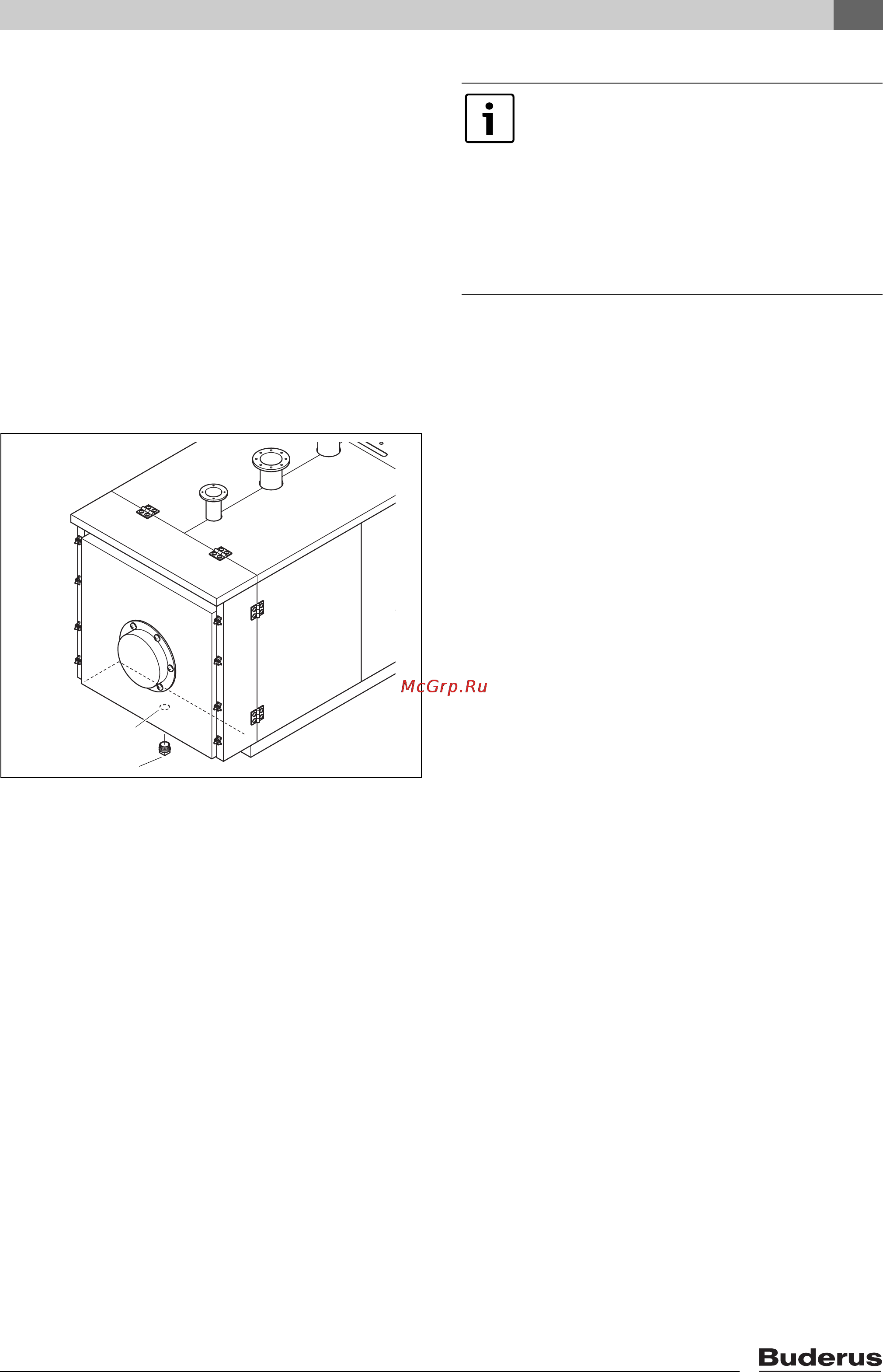

Рис. 46 Закрытие/открытие стока для чистящего
средства
1 Заглушка стока
2 Сток для чистящего средства
8.4 Проверка и регулировка
давления воды
Для обеспечения работоспособности
отопительной системы необходимо наличие в ней
достаточного количества воды.
B Если давление в отопительной системе слишком
низкое, то нужно долить подпиточную воду.
B Ежемесячно проверяйте давление воды.
8.4.1 Когда нужно проверять давление
воды в отопительной установке?
Новая залитая при заполнении или подпиточная
вода в первые дни работы значительно
уменьшается в объеме из-за выхода из нее газов.
Поэтому для заново заполненной установки нужно
проверять давление котловой воды сначала
ежедневно, а затем через увеличивающиеся
промежутки времени.
• При незначительном уменьшении объема
котловой воды её давление следует проверять
один раз в месяц.
Отопительные системы подразделяются на
установки открытого и закрытого типа. Установки
открытого типа встречаются сейчас редко.
Поэтому порядок проведения проверки давления
воды будет рассмотрен на примере закрытой
отопительной установки. Все предварительные
настройки уже были выполнены специалистами
при первом пуске в эксплуатацию.
6 720 615 362-40.1SL
1
2
При выходе газов из заполняющей или
подпиточной воды в отопительной
установке возможно образование
воздушных подушек.
B Удалите воздух из отопительной
системы (например, через
воздушные клапаны на
отопительных приборах).
B При необходимости долейте воду.
