8.3.4 Установка крышки для чистки
B Установите крышку для чистки [3] сборного
коллектора дымовых газов.
B Закрепите крышку для чистки гайками с
шайбами [2].

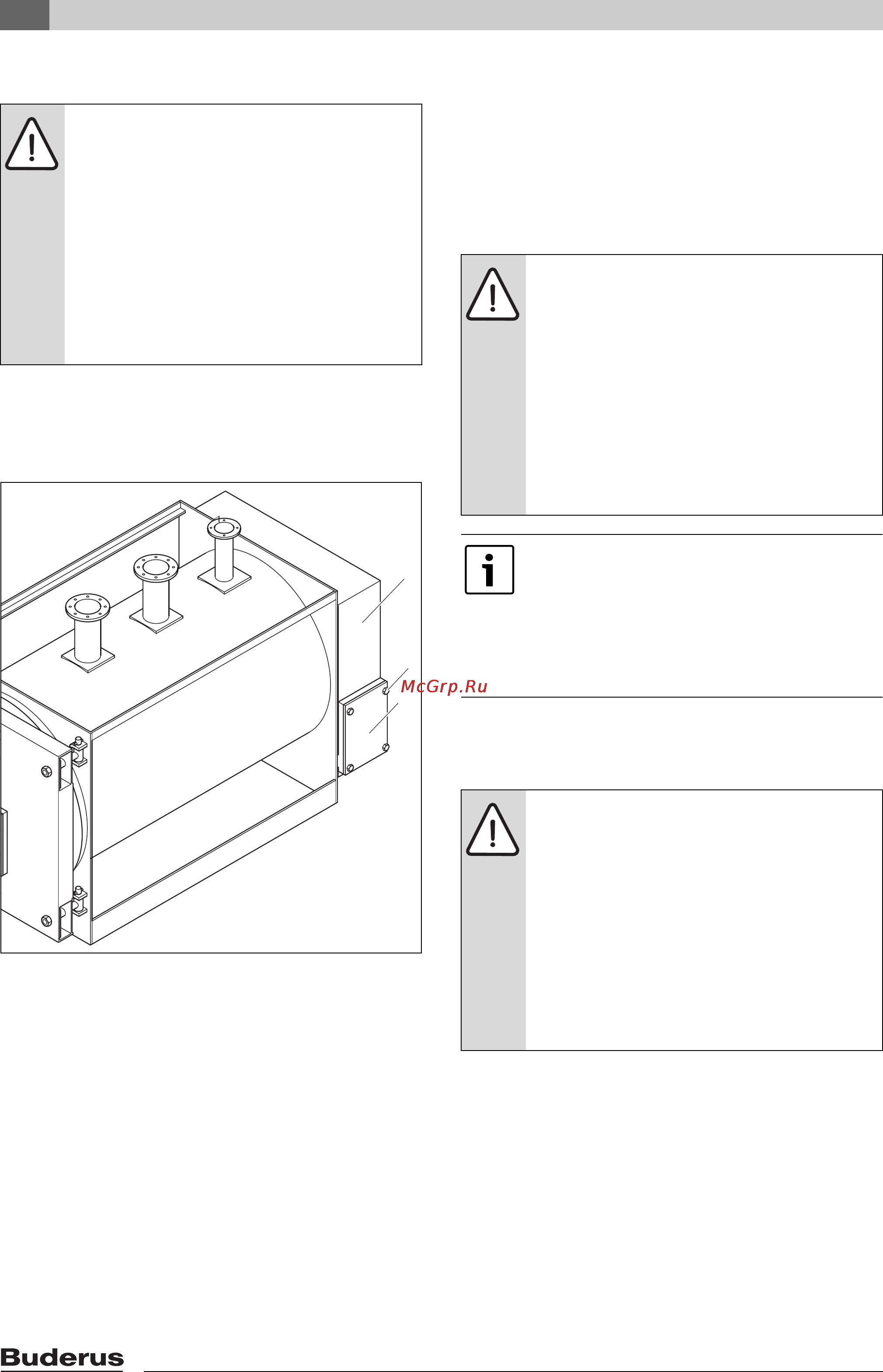

Рис. 45 Установка крышки для чистки
1 Коллектор дымовых газов
2 Гайки и шайбы крышки для чистки
3 Крышка для чистки коллектора дымовых газов
Котлы типоразмеров 120 - 1200 кВт
B Закройте боковую стенку (Æ рис. 41, [3]).
B Установите заднюю стенку (Æ глава 5.11.1).
B Откиньте вниз заднюю крышку [4].
Котлы типоразмеров 1400 - 1850 кВт
B Установите теплоизоляцию и обшивку
коллектора дымовых газов (Æ глава 5.5.2).
8.3.5 Влажная чистка котла
При влажной чистке используйте чистящие
средства, соответствующие характеру
загрязнения.
Влажную чистку проводят в той же
последовательности, как и чистку щётками
(Æ глава 8.3, стр. 39).
Жидкие фракции нагара, образовавшиеся в
результате чистки, могут быть выведены через
сток в коллекторе дымовых газов.
ОПАСНО: возможно отравление
выходящими газами.
Если сборный коллектор дымовых
газов и сток для чистящего средства
подсоединены неправильно, то во
время эксплуатации установки
возможен выход дымовых газов.
B Плотно закрывайте крышку для
чистки коллектора дымовых газов и
заглушкой сток для слива чистящего
средства.
6 720 615 362-38.1SL
3
2
1
ОПАСНО: возможно отравление
выходящими газами.
Если сборный коллектор дымовых
газов и сток для чистящего средства
подсоединены неправильно, то во
время эксплуатации установки
возможен выход дымовых газов.
B Плотно закрывайте крышку для
чистки коллектора дымовых газов и
заглушкой сток для слива чистящего
средства.
При влажной (химической) чистке
соблюдайте указания инструкций по
использованию чистящих средств и
приборов.
В зависимости от обстоятельств
порядок проведения влажной чистки
может отличаться от описанного далее.
УВЕДОМЛЕНИЕ: повреждение
установки из-за влажности в системе
управления.
Система управления выходит из строя,
если в нее проникает влага. Не
допускайте попадания аэрозольного
тумана в систему управления!
B Распыляйте чистящее средство
только на поверхности нагрева
газоотводящих каналов и топочную
камеру.
