8
Контрольные осмотры и техническое обслуживание
Logano SK645/SK745 - Оставляем за собой право на изменения!
41
Котлы типоразмеров 1400 - 1850 кВт
Для удаления нагара из коллектора дымовых
газов необходимо снять крышку для чистки. Она
находится под теплоизоляцией коллектора
дымовых газов [3].
B Отверните винты [1].
B Снимите назад обшивку коллектора дымовых
газов [2].
B Снимите назад теплоизоляцию коллектора
дымовых газов [3].

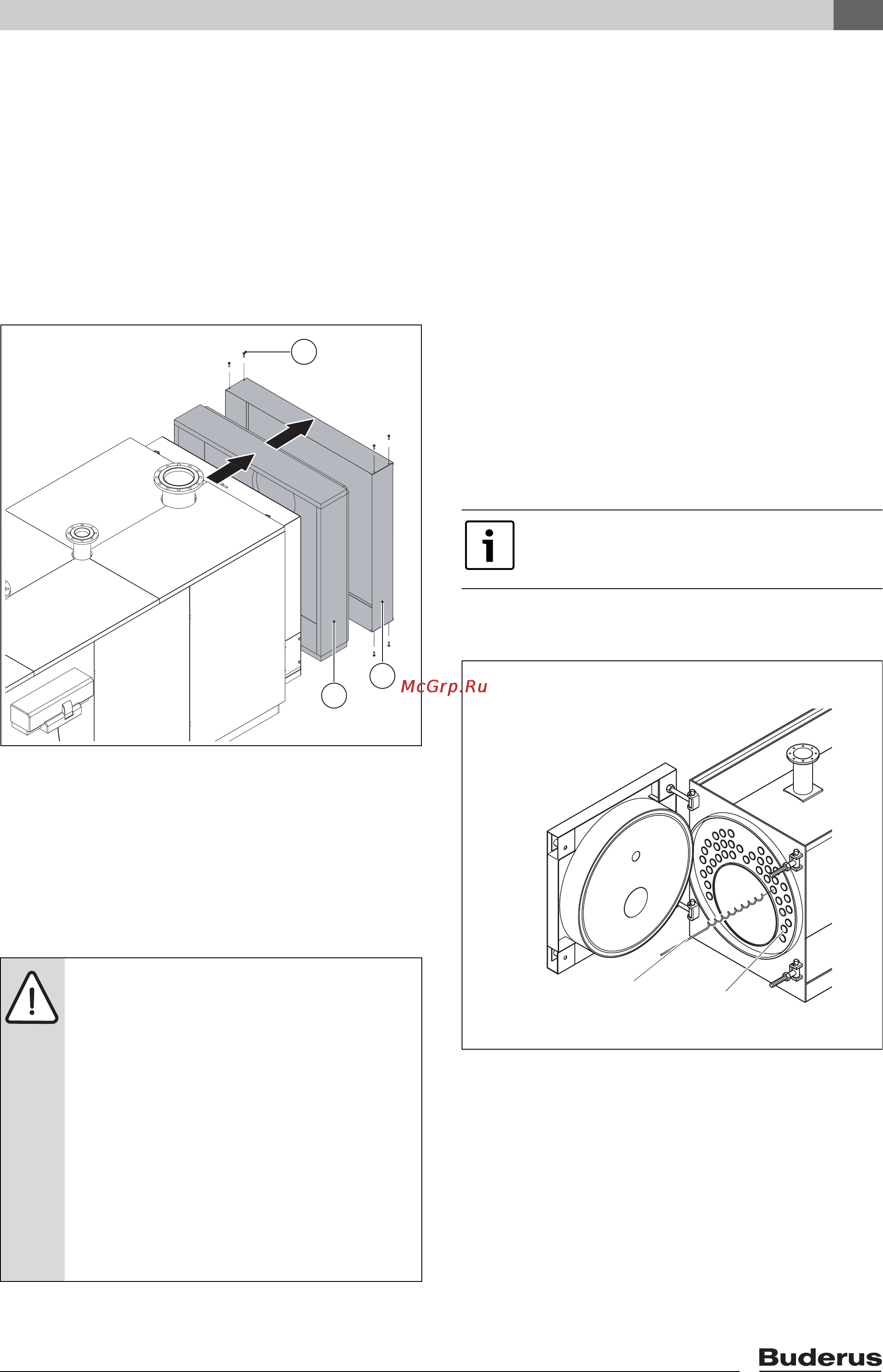

Рис. 43 Снятие теплоизоляции коллектора
дымовых газов у котлов 1400 - 1850 кВт
1 Винты
2 Обшивка коллектора дымовых газов
3 Теплоизоляция коллектора дымовых газов
B Очистите коллектор дымовых газов также как у
котлов 120 - 1200 кВт.
8.3.3 Установка турбуляторов
B Вставьте турбуляторы [1] в трубы
дополнительных поверхностей нагрева [2].
Если предварительное натяжение турбуляторов
[1] недостаточно, то необходимо его
скорректировать.
B Выньте турбулятор [1] на расстояние до ¾ его
длины из трубы [2].
B Согните турбулятор [1] на 10° – 15°.
B Задвиньте турбулятор [1] в трубу [2].
B Ещё раз проверьте предварительное
напряжение турубулятора [1].
B Проверьте и, если требуется, замените
уплотнения на дверце горелки и люке для
чистки.
B Проверьте состояние изоляционных колец
между теплоизоляцией дверцы горелки и трубой
горелки (заполнение кольцевого зазора
Æ рис. 22, стр. 25).
B Прочно закройте дверцу горелки (Æ глава 5.4,
стр. 20).
Рис. 44 Корректировка предварительного
напряжения турбуляторов
1 Турбулятор
2 Трубы дополнительных поверхностей нагрева
УВЕДОМЛЕНИЕ: повреждение
оборудования из-за свободной
установки турбуляторов.
Турбуляторы без необходимого
предварительного натяжения
смещаются во время работы, выходят
из труб дополнительных поверхностей
нагрева и сгорают.
B Проверьте предварительное
натяжение турбуляторов в трубах
дополнительных поверхностей
нагрева. Турбуляторы не должны
легко выниматься из труб
дополнительных поверхностей.
3
2
1
6 720 642 700-16.1O
Необходимые уплотнительные шнуры и
изолирующие кольца можно заказать
через филиалы фирмы Buderus.
6 720 615 362-37.1SL
1
2
