Монтаж
Logano SK645/SK745 - Оставляем за собой право на изменения!
22
5.5.2 Котлы типоразмеров 1400 - 1850 кВт
B Задвиньте теплоизоляцию [6] под обшивку
корпуса котла [1] и оберните её вокруг обшивки
корпуса котла [1].
B Закрепите теплоизоляцию [6] скобами [2].
B Приложите теплоизоляцию коллектора
дымовых газов [5] к котлу.
B Наденьте облицовку [4] на теплоизоляцию [5] и
закрепите винтами [3].

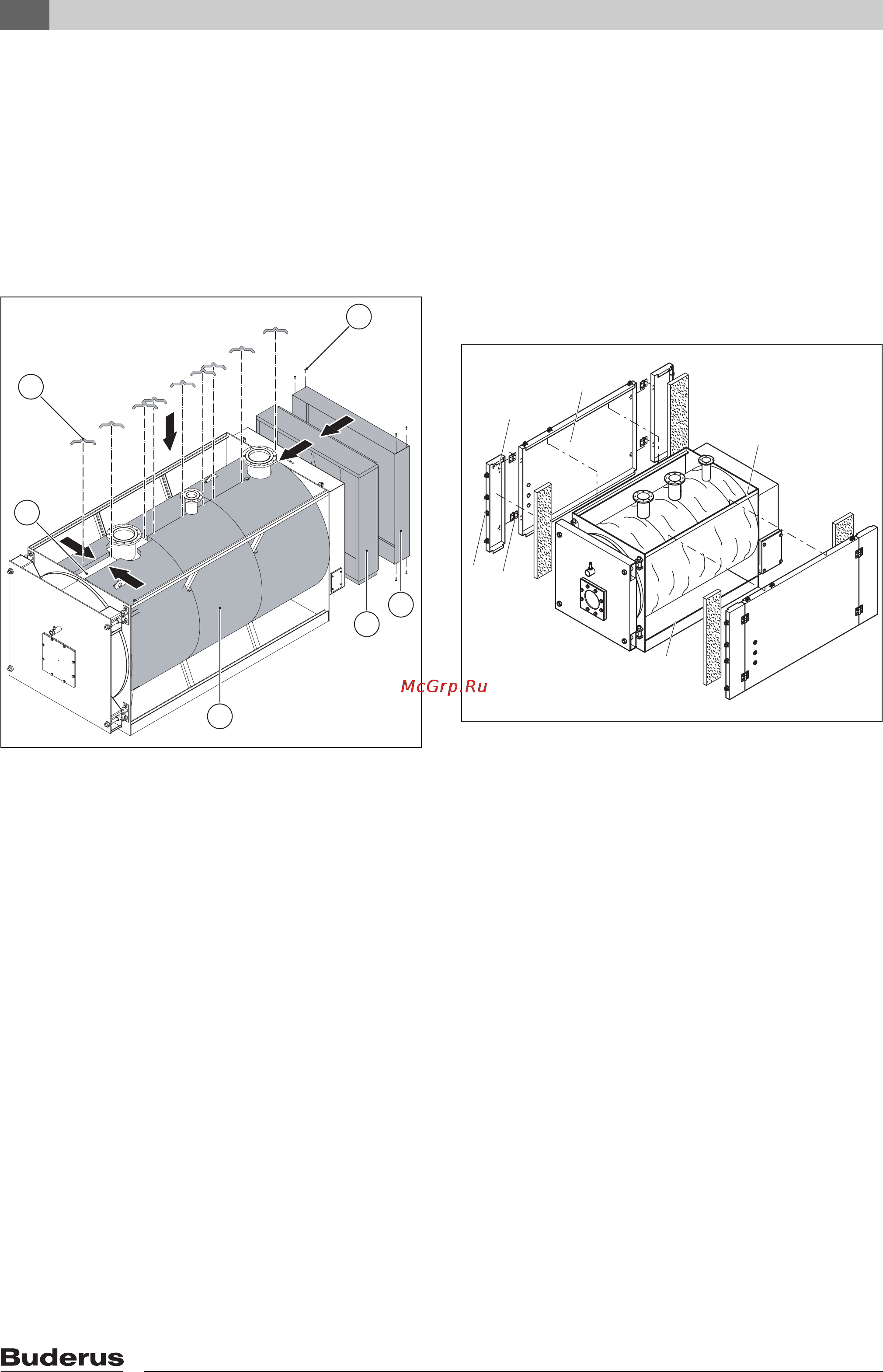

Рис. 16 Установка теплоизоляции корпуса котлов
1400 - 1850 кВт
1 Обшивка корпуса котла
2 Скобы
3 Винты
4 Облицовка теплоизоляции
5 Теплоизоляция коллектора дымовых газов
6 Теплоизоляция корпуса котла
5.6 Монтаж боковых стенок
5.6.1 Котлы типоразмеров 120 - 420 кВт
Боковые стенки с левой и правой стороны
монтируются одинаково. Боковые стенки
отличаются положением кабельного прохода.
B Вставьте штифты [1].
B Подвесьте боковые стенки [4] вверху и внизу в
траверсы рамы котла [5] и [6].
B Прикрепите винтами малые боковые стенки [1] с
шарнирами [2] к боковым стенкам [4].
Рис. 17 Монтаж боковых стенок в котлах
120 - 420 кВт
1 Штифты
2 Шарниры
3 Малая боковая стенка
4 Большая боковая стенка
5 Верхняя боковая траверса
6 Нижняя боковая траверса
1
6
2
5
4
3
6 720 642 700-03.1O
2.
2.
2.
1.
3.
3.
4.
4.
3.
4.
2
4
1
3
5
6
6 720 615 362-13.1
S
