Монтаж
Logano SK645/SK745 - Оставляем за собой право на изменения!
25
5.7.3 Установка горелки на пластину под
горелку
B Закрепите болтами горелку [1] на пластине под
горелку [2].
B Вырежьте изолирующие кольца [4] по диаметру
трубы горелки [5].
B Вставьте изолирующие кольца [3] в щель между
теплоизоляцией дверцы горелки [5] и трубой
горелки [4].
B Соедините трубку обдува смотрового стекла с
горелкой [1], чтобы стекло оставалось чистым
при работе горелки (Æ рис. 33, стр. 30).
B Закройте дверцу горелки и затяните гайки
(Æ глава 5.4, стр. 20).
B Подключите кабель к горелке [1].
Рис. 22 Монтаж горелки
1 Горелка
2 Пластина под горелку
3 Теплоизоляция дверцы горелки
4 Изоляционные кольца
5 Труба горелки
5.8 Монтаж обшивки двери
5.8.1 Котлы типоразмеров 120 - 1200 кВт
B Вставьте нижнюю обшивку двери [2] вместе с
теплоизоляцией в боковые стенки [3].
B Сначала вставьте верхнюю обшивку двери [1] с
теплоизоляцией в нижнюю обшивку двери [2], а
затем в боковые стенки [3].
Рис. 23 Монтаж обшивки двери на котлах
120 - 1200 кВт
1 Верхняя обшивка двери с теплоизоляцией
2 Нижняя обшивка двери с теплоизоляцией
3 Боковые стенки
5.8.2 Котлы типоразмеров 1400 - 1850 кВт
Первый этап (Æ рис. 24):
B Прикрепите винтами [3] уголки жёсткости [4] и
[1] обшивки двери к малым боковым стенкам [2].
Рис. 24 Установка обшивки двери у котлов
1400 - 1850 кВт, первый этап
1 Винт
2 Малая боковая стенка
3 Верхний уголок жёсткости
4 Нижний уголок жёсткости
При монтаже и подключении
пользуйтесь инструкцией по монтажу
соответствующей горелки.
УВЕДОМЛЕНИЕ: повреждение
установки из-за неправильных
изолирующих колец.
B Используйте только поставляемые с
оборудованием изолирующие
кольца.
6 720 615 362-30.2O
4
1
2
3

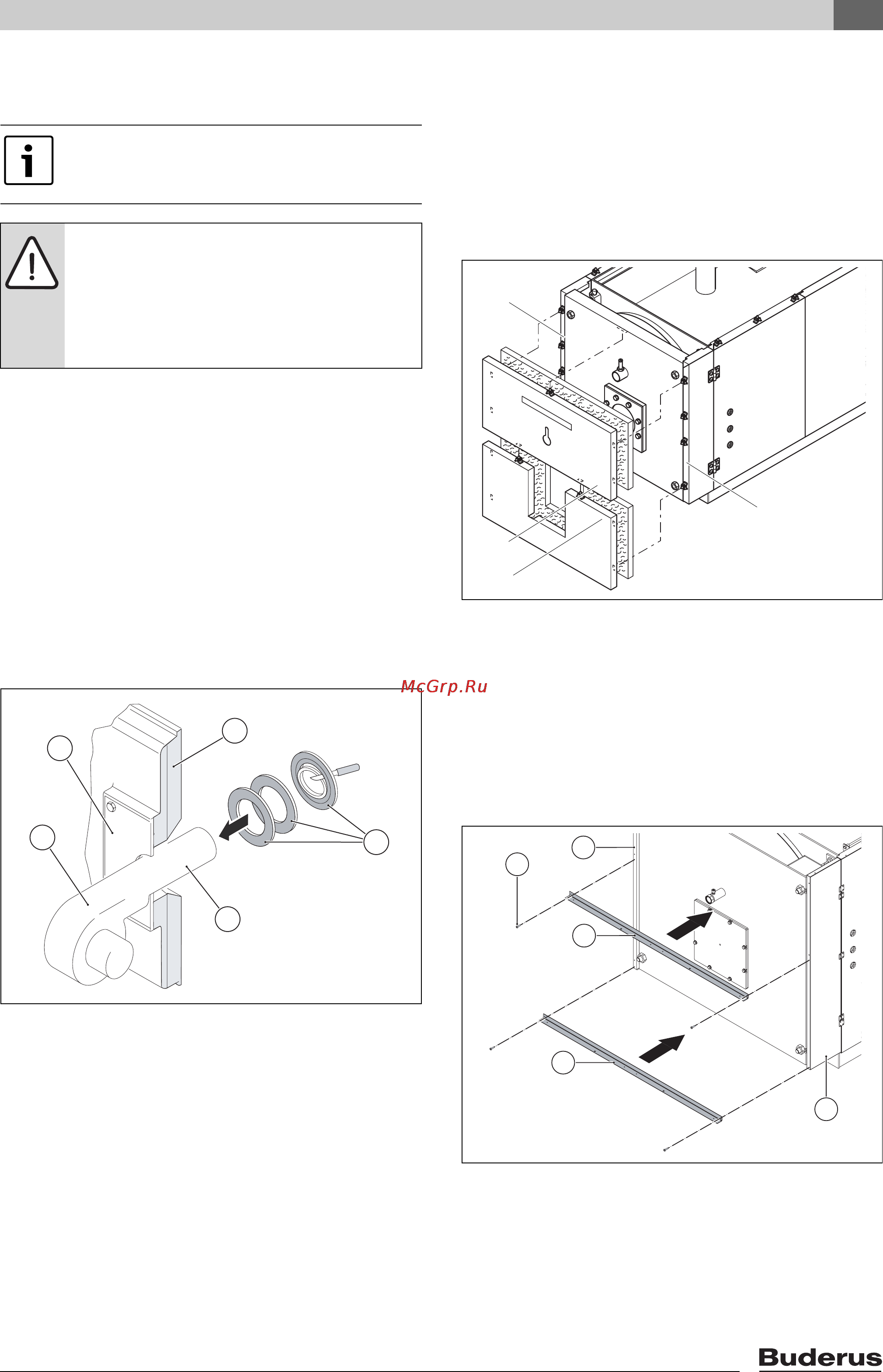

5
6 720 615 362-25.1SL
3
3
3
3
6 720 642 700-10.1O
2
3
4
2
1
