Руководство для технического персонала
18

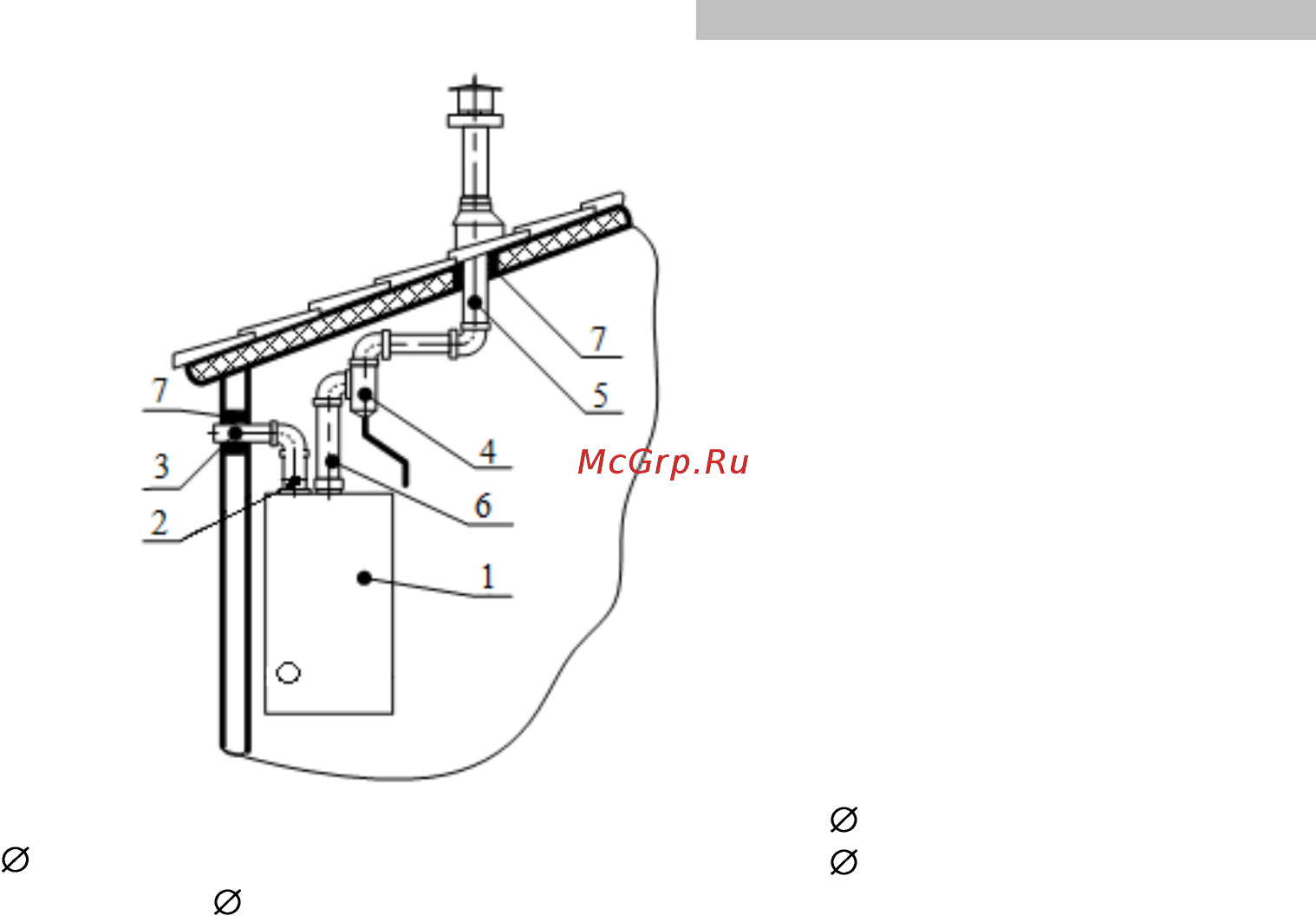

1 - котел;
2 - фланец 80 мм;
3 - труба забора воздуха 80 мм;
4 - конденсатосборник;
5 - дымоотводящая труба 80 мм;
6 - дымоотводящая труба 80 мм;
7 - теплоизоляция;
Рис. 7. Монтаж раздельных труб дымоотвода и воздуховода при помощи переходного комплекта
Конструкция котла обеспечивает возможность установки трубы воздуховода 3 (забора воздуха),
только с левой стороны от дымоотводящей трубы (см. Рис. 7).
10. ВВОД В ЭКСПЛУАТАЦИЮ (ПЕРВЫЙ ПУСК)
В качестве теплоносителя в системе отопления необходимо использовать воду. Качество
используемой в системе отопления воды должно соответствовать следующим параметрам:
Водородный показатель РН 6-8
Жесткость общая не более 4 мг-экв/л
Содержание железа не более 0,3 мг/л
Если жесткость исходной воды превышает 4 мг-экв/л необходимо установить на входе воды в
котел полифосфатный дозатор, который обрабатывает поступающую в котел воду, защищая
теплообменное оборудование котла от отложения солей жесткости. Полифосфатный дозатор не
входит в стандартную комплектацию котла и приобретается отдельно.
Если жесткость исходной воды превышает 9 мг-экв/л, следует использовать более мощные
установки для смягчения воды.
10.1. Заполнение водой контура отопления и предпусковые проверки
1) отключите котел от сети;
2) закройте кран подачи газа;
3) откройте все запорные краны в системе отопления;
4) откройте кран подпитки Е (см. Рис. 1, стр. 6) и заполните систему отопления до давления 98-
196 кПа (1,5-2 бар). По достижении указанного давления закройте кран подпитки;
5) включите котел в сеть и нажмите кнопку “Питания”, запустится насос и будет произведена
попытка розжига горелки. Через несколько секунд плата электронная блокирует работу
котла по причине отсутствия подачи газа и выдаст соответствующий код ошибки;
6) повторите операции пункта 5, пока весь воздух не будет удален из системы отопления,
стравите воздух из радиаторов;
7) проверьте давление в системе отопления, при снижении давления ниже 98 кПа повторите
операции пункта 4;
8) откройте кран подачи газа;
9) включите котел в сеть и нажмите кнопку “Питания” на пульте управления.
Рекомендуется установка дополнительных клапанов отвода воздуха в верхних точках системы
отопления для более быстрого и полного удаления воздуха.
