Руководство для пользователя
9
3.2. Режимы работы
Котёл может работать в следующих режимах:
режим “Отопления и ГВС” (см. п. 3.2.1);
режим “Защита от замерзания” (см. п. 3.2.2);
режим “Только ГВС” (см. п. 3.2.3, стр. 9);
режим “Таймер”;
аварийный режим;
При подключении котла к сети электропитания и включении котла нажатием кнопки “Питание”
на пульте управления, он автоматически входит в режим “Отопление и ГВС”. Смена режимов работы
котла осуществляется нажатием на кнопку “Выбор режима” на панели управления котлом (см. раздел
3.1, стр. 7). Ниже представлена последовательность смены режимов работы котла.

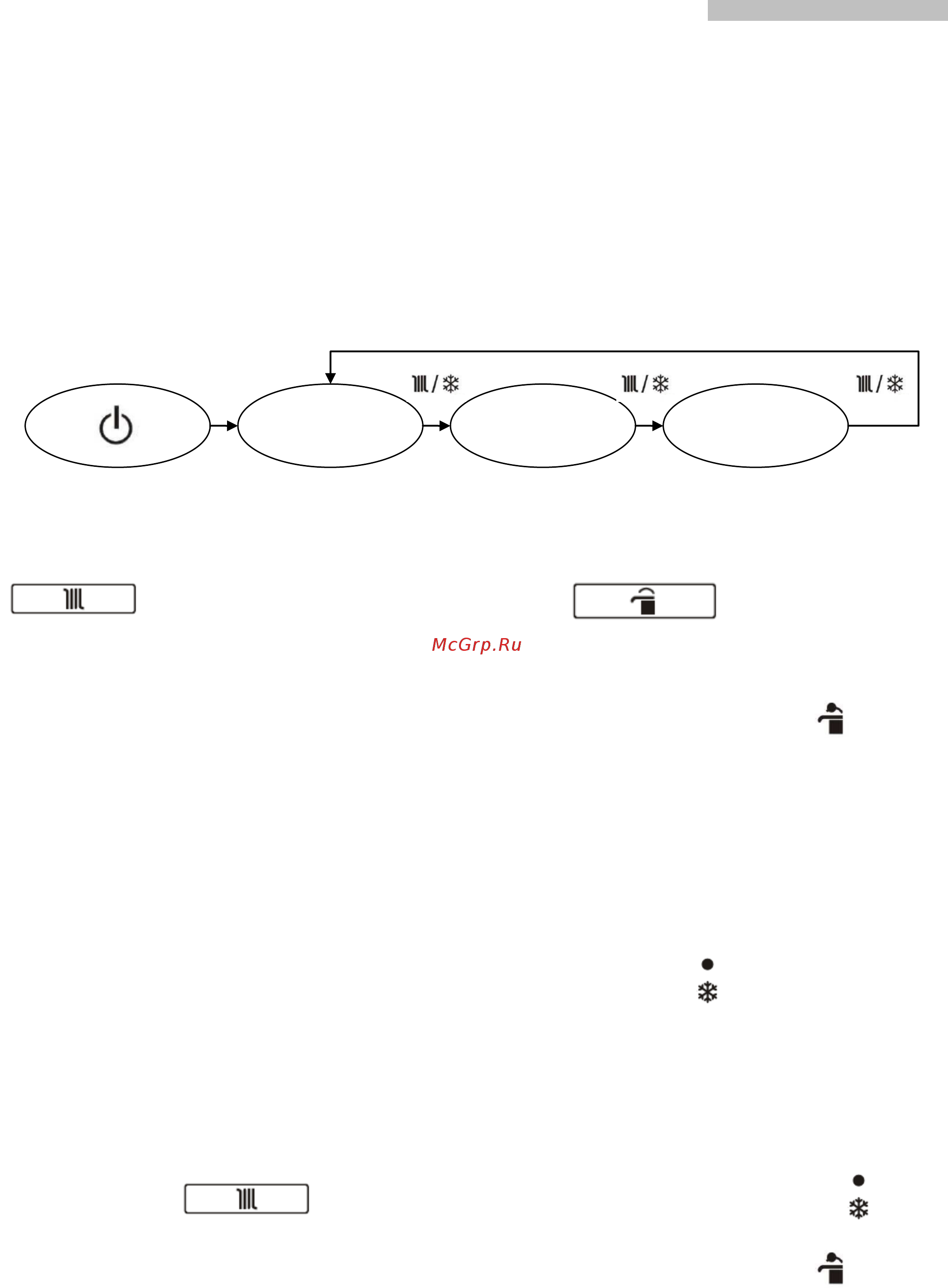

Рис. 3. Последовательность смены режимов работы котла
3.2.1. Режим “Отопление и ГВС”
При включении режима “Отопление и ГВС” на дисплее пульта слева появится значок
, а справа будет отображаться символ . С помощью кнопок
регулировки “+” и “-” установите необходимое значение температуры в контуре отопления. При
нажатии кнопок “+” и “-” значение температуры теплоносителя начнёт мигать. После настройки
температуры котел включается и отключается автоматически.
Для установки значений температуры в контуре ГВС необходимо нажать кнопку , значение
температуры ГВС начнёт мигать. При помощи кнопок “+” и “ - ” установите необходимое значение
температуры. Выбранное значение температуры ГВС отображается в правой части дисплея. В
диапазоне 37-45 °С значение температуры можно установить с точностью 1 °С, в диапазоне 45-60 °С
значение температуры устанавливается с точностью 5 °С. При открытии крана горячей воды котел
автоматически будет переходить в режим приготовления горячей воды. После закрытия крана, котел,
в зависимости от настроек пульта управления, через небольшой промежуток времени автоматически
возвратится в режим отопления.
3.2.2. Режим “Защита от замерзания”
При включении режима “Защита от замерзания” загорится индикатор , если температура воды
на подаче системы отопления менее 5 °С включится горелка. Горелка будет работать до достижения
температуры 40 °С на подаче. Данный режим рекомендуется использовать при длительном
отсутствии пользователя дома, для экономии газа и электроэнергии.
3.2.3. Режим “Только ГВС” (отопление выключено)
При включении данного режима котел будет работать только на приготовление горячей воды.
Для перехода в этот режим необходимо нажимать кнопку “Выбор режима” до тех пор, пока не
исчезнет значок, и левая часть экрана не станет чистой, индикатор будет
выключен.
Для установки значений температуры в контуре ГВС необходимо нажать кнопку , значение
температуры ГВС начнёт мигать. При помощи кнопок “ + ” и “ - ” установите необходимое значение
температуры. Выбранное значение температуры ГВС отображается в правой части дисплея. В
диапазоне 37-45 °С значение температуры можно установить с точностью 1 °С, в диапазоне 45-60 °С
значение температуры устанавливается с точностью 5 °С.
Отопление и
ГВС
Только ГВС
Защита от
замерзания
