Руководство для пользователя
6

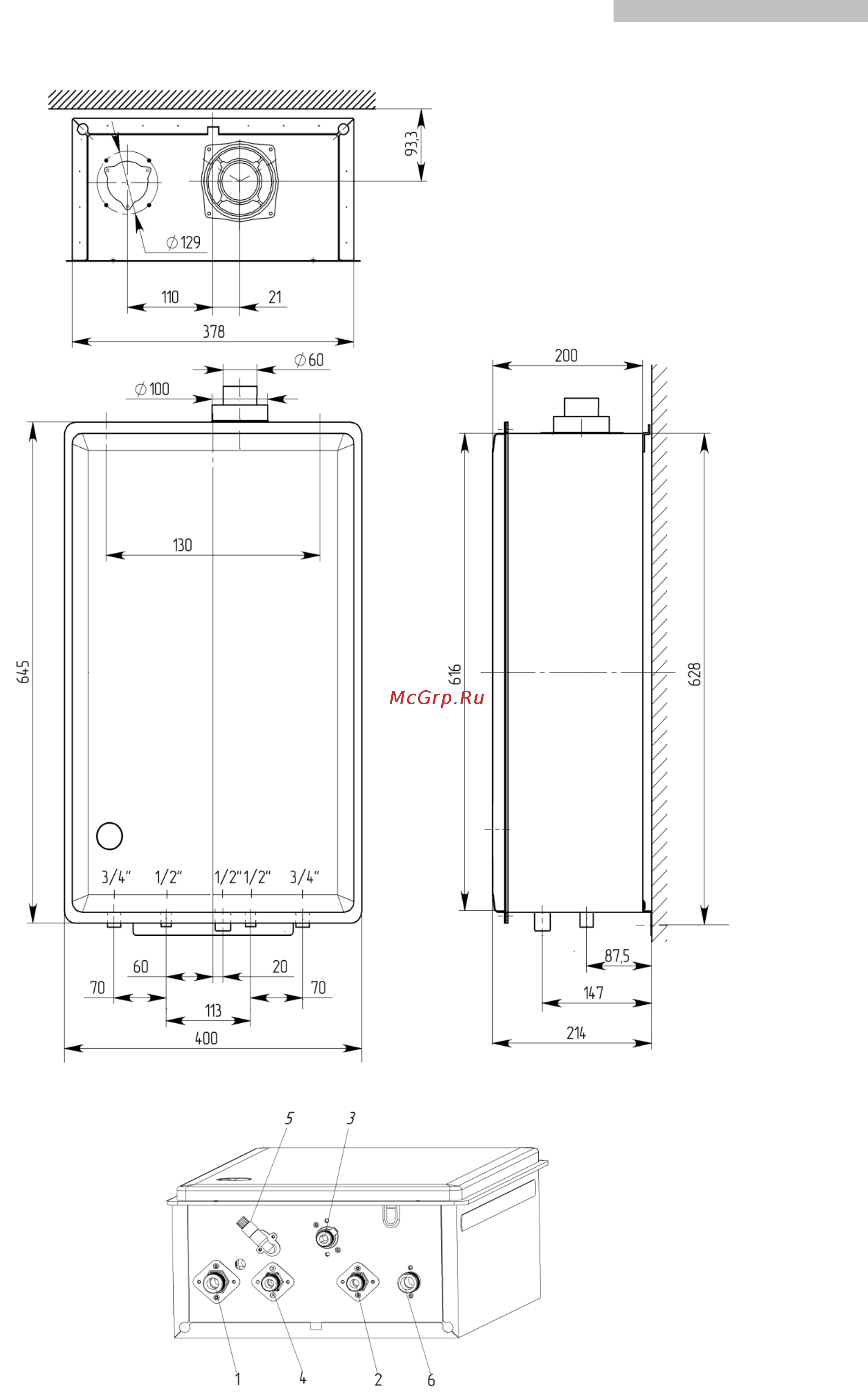

2.3. Габаритные и присоединительные размеры
1 – обратный трубопровод контура
отопления G 3/4 (обратка);
2 – выход горячей воды G 1/2;
3 – вход газа G 1/2;
4 – вход холодной воды G 1/2
5 – кран подпитки;
6 – подача контура отопления
G 3/4;
Рис. 1. Габаритные и присоединительные размеры котла
