Снятие нижней крышки
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
посвященной соответствию нормативам: www.dell.com/regulatory_compliance.
Последовательность действий

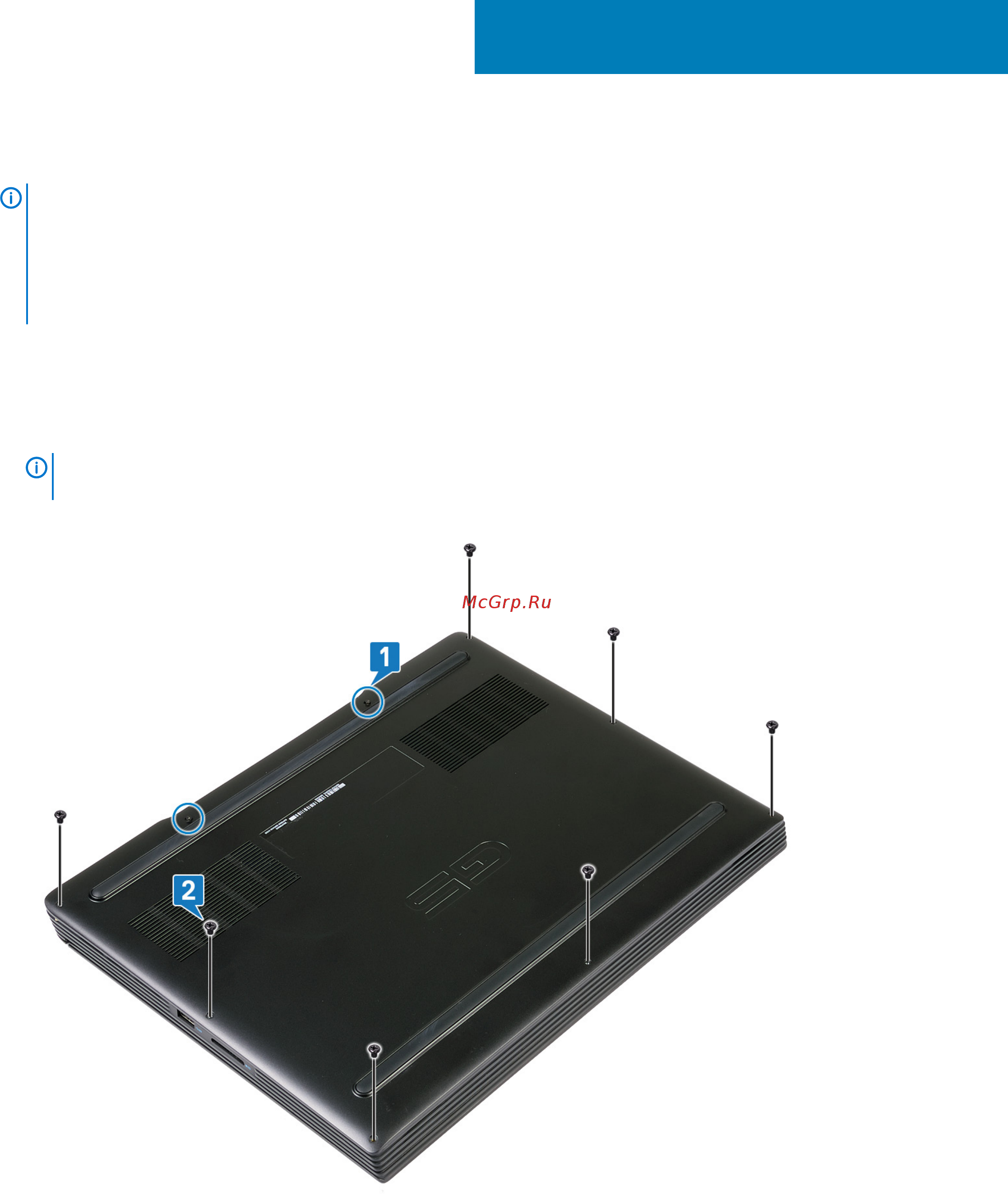

1. Ослабьте два невыпадающих винта на нижней крышке.
2. Открутите семь винтов (M2x7), которыми нижняя крышка крепится к упору для рук в сборе.
ПРИМЕЧАНИЕ: После ослабления двух невыпадающих винтов образуется зазор, который можно
использовать, чтобы поддеть и снять нижнюю крышку с упора для рук в сборе.
3. С помощью пластмассовой палочки подденьте нижнюю крышку и отделите ее от задней панели.
4. Подденьте нижнюю крышку, отделите ее от выступов на упоре для рук в сборе и снимите нижнюю крышку с упора для
рук в сборе.
6
16 Снятие нижней крышки
