Установка вентилятора графической
платы
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
посвященной соответствию нормативам: www.dell.com/regulatory_compliance.

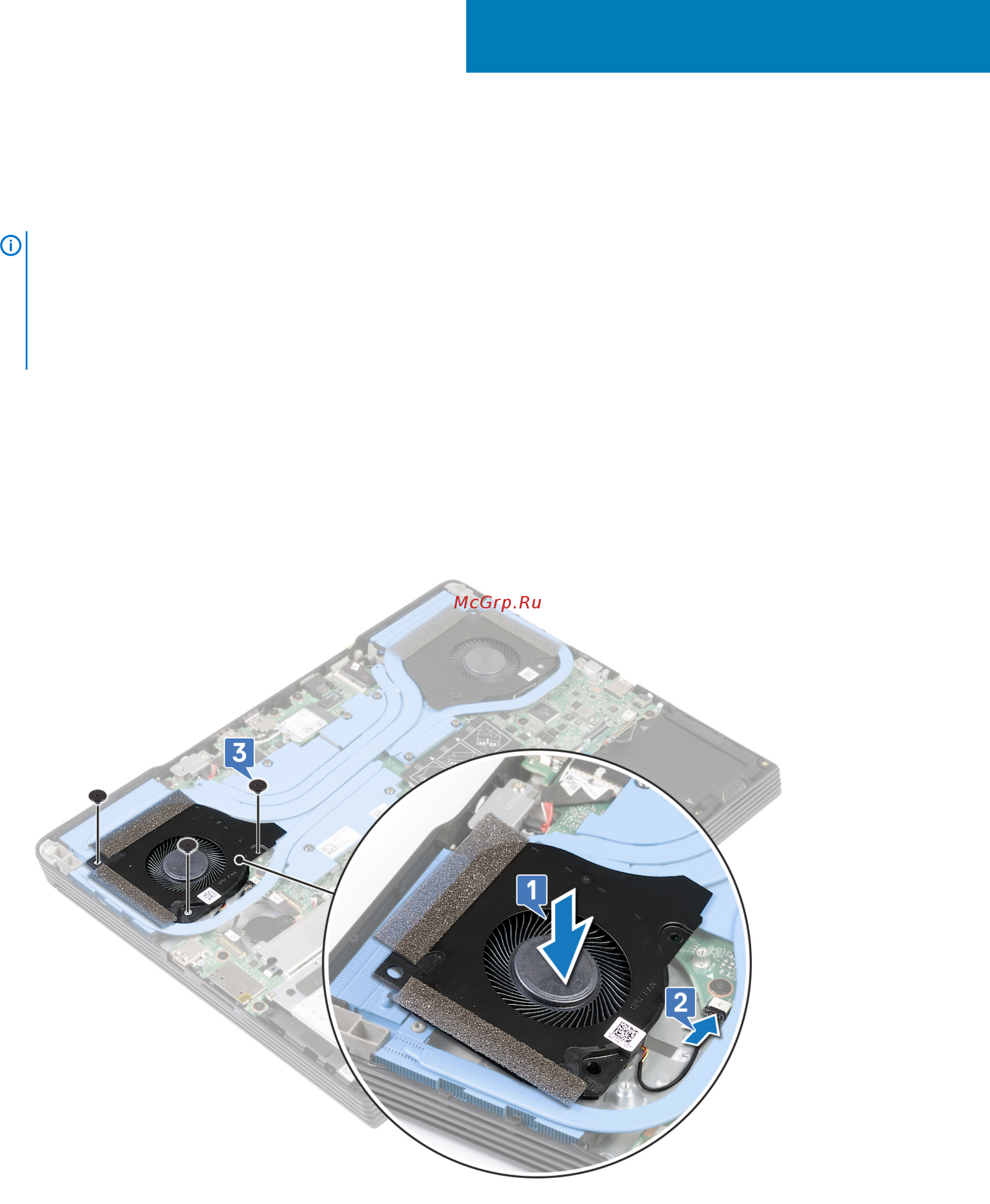

Последовательность действий
1. Вставьте вентилятор в гнездо на системной плате под углом.
2. Подсоедините кабель вентилятора к системной плате.
3. Вкрутите обратно три винта (M2x2,5), чтобы прикрепить вентилятор к системной плате.
25
Установка вентилятора графической платы 59
