Установка системной платы
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
посвященной соответствию нормативам: www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ: Метка обслуживания компьютера находится на системной плате. Необходимо ввести метку
обслуживания компьютера в программе настройки BIOS после замены системной платы.
ПРИМЕЧАНИЕ: Замена системной платы удаляет любые изменения, внесенные в BIOS с помощью программы
настройки BIOS. Вы должны сделать необходимые изменения снова после замены системной платы.
Последовательность действий

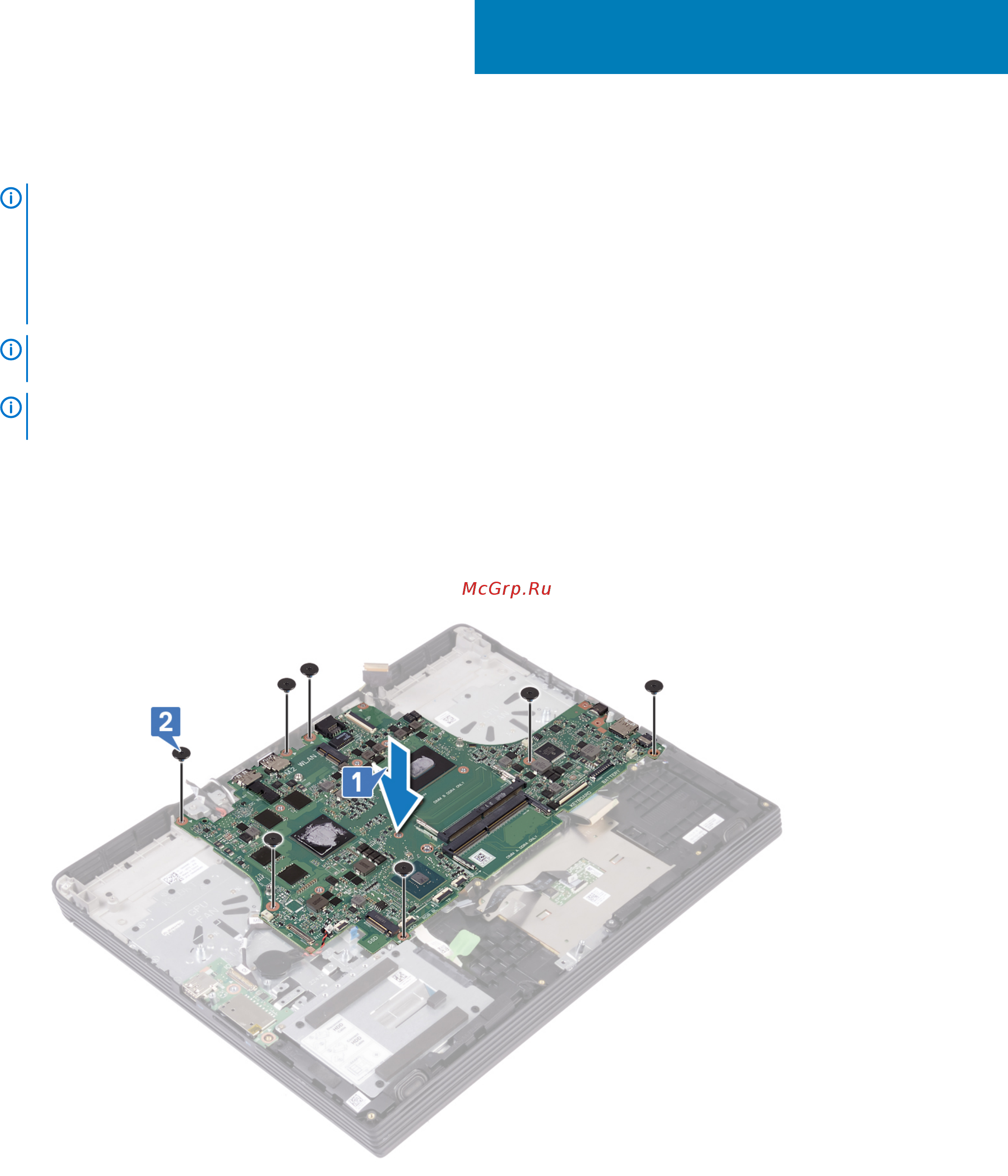

1. Совместите резьбовые отверстия на системной плате с резьбовыми отверстиями на упоре для рук в сборе.
2. Вкрутите обратно семь винтов (M2x2,5), чтобы прикрепить системную плату к упору для рук в сборе.
3. Подсоедините кабель платы ввода-вывода к разъему на системной плате и закройте защелку, чтобы зафиксировать
кабель.
4. Подключите кабель батарейки типа «таблетка» к системной плате.
37
Установка системной платы 85
