Извлечение платы ввода-вывода
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
посвященной соответствию нормативам: www.dell.com/regulatory_compliance.
Предварительные действия
1. Снимите нижнюю крышку.
2. Извлеките вентилятор графической платы.
3. Снимите вентилятор процессора.
4. Извлеките радиатор.

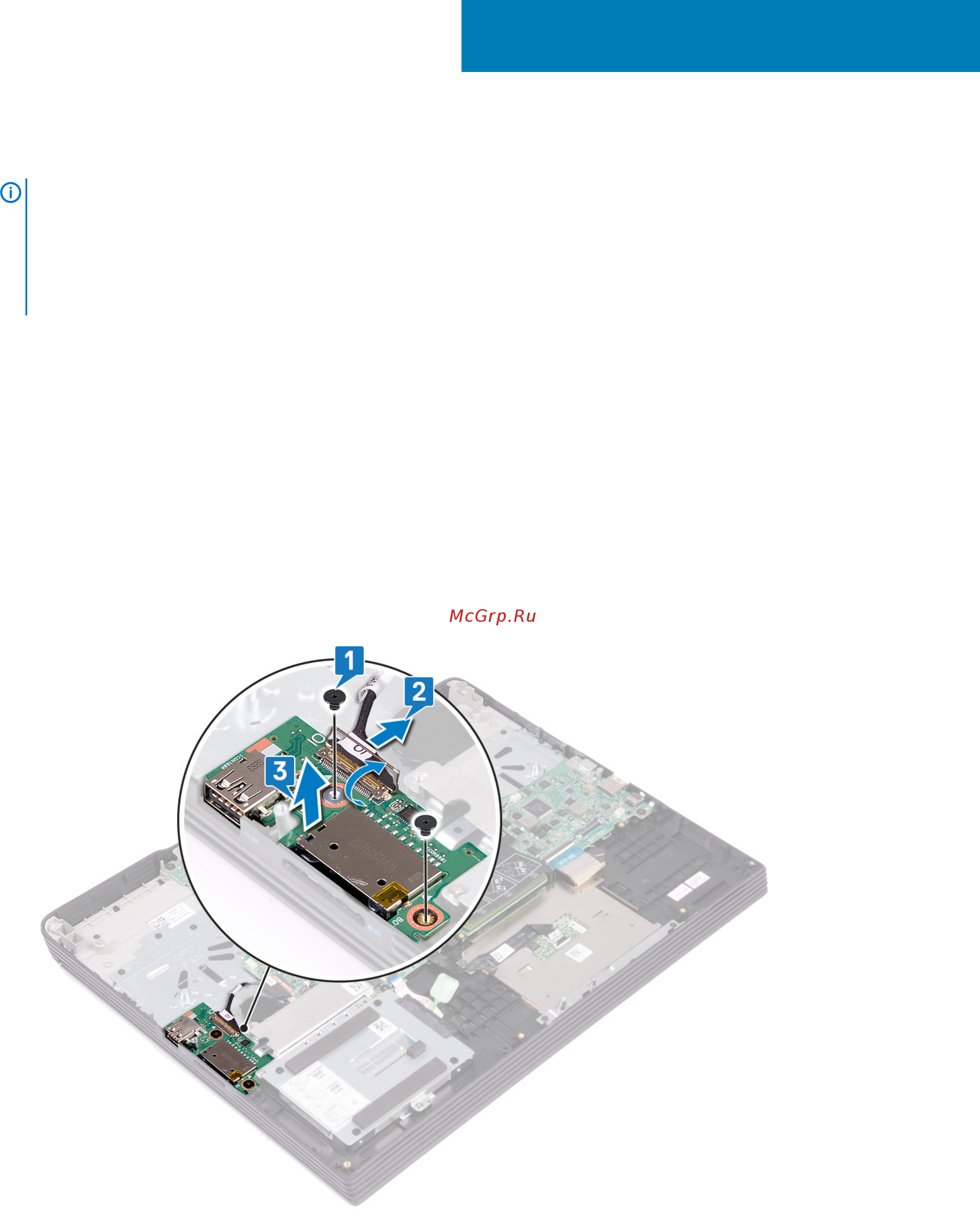

Последовательность действий
1. Открутите два винта (M2x2,5), которыми плата ввода-вывода крепится к упору для рук в сборе.
2. Откройте защелку и отсоедините кабель платы ввода-вывода от платы ввода-вывода.
3. Снимите плату ввода-вывода с упора для рук в сборе.
32
Извлечение платы ввода-вывода 73
