Установка радиатора
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
посвященной соответствию нормативам: www.dell.com/regulatory_compliance.
ОСТОРОЖНО: Неправильное выравнивание радиатора процессора может повредить системную плату и
процессор.
ПРИМЕЧАНИЕ: В случае замены системной платы или радиатора используйте термопрокладку или
термопасту из комплекта поставки, чтобы обеспечить требуемую теплопроводность.

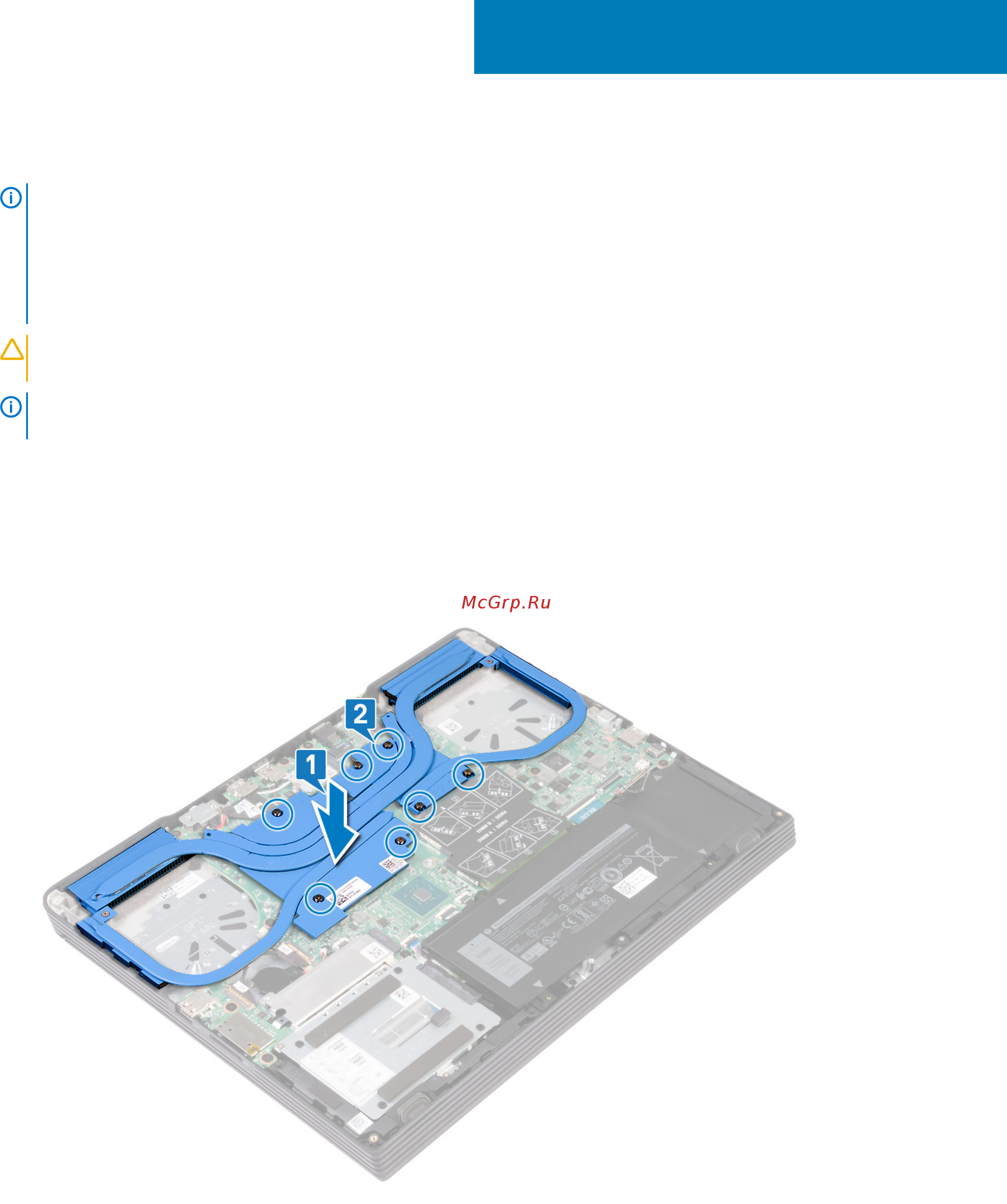

Последовательность действий
1. Совместите резьбовые отверстия на радиаторе с резьбовыми отверстиями на системной плате и на упоре для рук в
сборе.
2. В последовательном порядке, указанном на радиаторе (1>2>3>4>5>6>7), затяните семь невыпадающих винтов, чтобы
прикрепить радиатор к системной плате.
29
Установка радиатора 67
