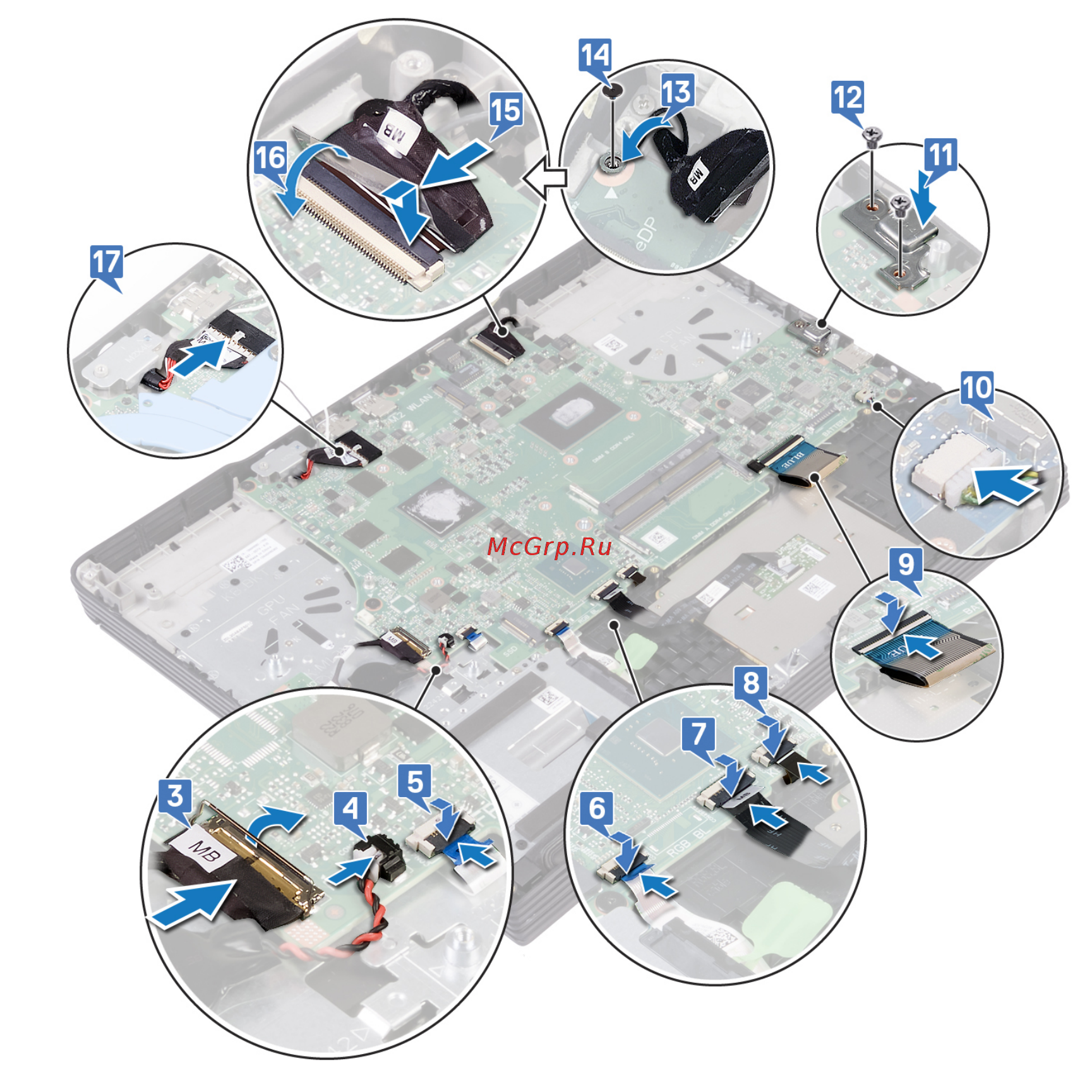

5. Подсоедините кабель сканера отпечатка пальца к разъему на системной плате и закройте защелку, чтобы

зафиксировать кабель.

6. Подсоедините кабель жесткого диска к разъему на системной плате и закройте защелку, чтобы зафиксировать кабель

(опционально).

7. Подсоедините кабель сенсорной панели к разъему на системной плате и закройте защелку, чтобы зафиксировать

кабель.

8. Подсоедините кабель подсветки клавиатуры к разъему на системной плате и закройте защелку, чтобы зафиксировать

кабель.

9. Подсоедините кабель клавиатуры к разъему на системной плате и закройте защелку, чтобы зафиксировать кабель.

10. Подключите кабель динамика к системной плате.

11. Совместите резьбовые отверстия на скобе порта USB Type-C и на системной плате.

12. Вкрутите обратно два винта (M2x4), чтобы прикрепить скобу порта USB Type-C к системной плате.

13. Совместите кабель дисплея в сборе с резьбовым отверстием на системной плате.

14. Вкрутите обратно винт (M2x4), чтобы прикрепить кабель дисплея в сборе к системной плате.

15. Подсоедините кабель дисплея к разъему на системной плате и закройте защелку, чтобы зафиксировать кабель.

16. Приклейте ленту, которой кабель дисплея крепится к системной плате.

17. Подсоедините кабель разъема адаптера питания к системной плате.

86 Установка системной платы
