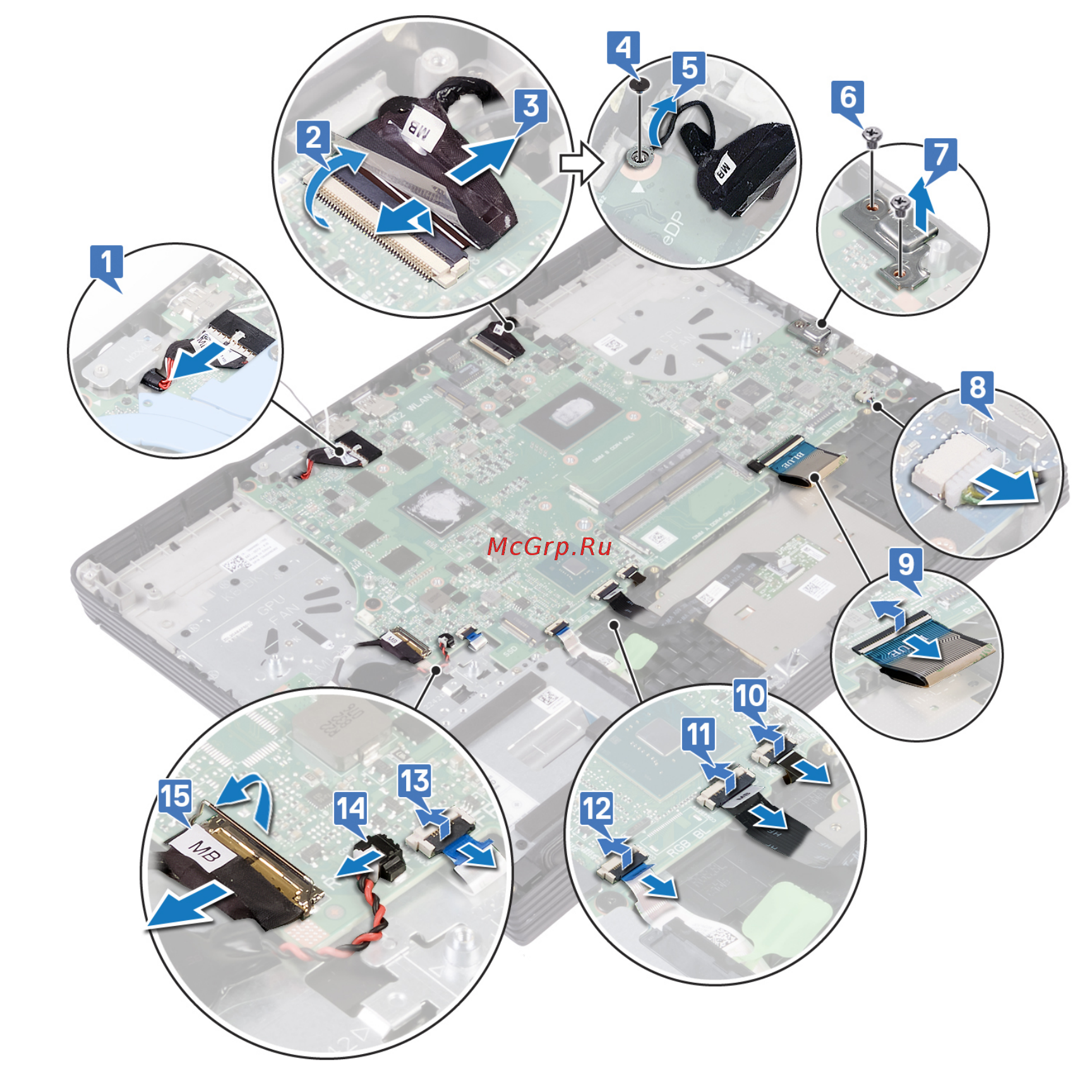

15. Откройте защелку и отсоедините кабель платы ввода-вывода от системной платы.
16. Открутите семь винтов (M2x2,5), которыми системная плата крепится к упору для рук в сборе.
17. Поднимите системную плату из упора для рук в сборе.
Извлечение системной платы 83
