Unitherm UNIHEAT UHW 24T [14/14] Монтаж котла
![Unitherm UNIHEAT UHW 24T [14/14] Монтаж котла](/views2/1073618/page14/bge.png)
только предназначенных для этого. В случае ис#
пользования гибких шлангов их длина должна быть
как можно более короткой, их следует защищать от
механических повреждений и химического воздейс#
твия, а также своевременно (в соответствии с дан#
ными их производителей) осуществлять их замену.
Рабочее давление в контуре отопления
Система отопления (с проведением замеров на кот#
ле) должна быть заполнена хотя бы до гидравли#
ческого давления 1 бар (соответствует гидростати#
ческой высоте водяного столба 10 м). Рекомендует#
ся поддерживать давление в диапазоне 1–2 бар.
Расширительный бак
Расширительный бак котла соответствует макс. ко#
личеству теплоносителя в контуре отопления 70 л
(при температуре 85°C).
Перед заполнением системы отопления проверьте
давление в расширительном баке. Оно должно быть
на 0,2 бар больше, чем предполагаемое давление
теплоносителя в системе отопления. Если система
отопления уже заполнена, необходимо закрыть вен#
тили контура отопления перед котлом и, слив часть
теплоносителя с помощью сливного вентиля, сни#
зить давление в котле. Затем можно провести конт#
роль давления в расширительном баке и при необ#
ходимости повысить его.
ВНИМАНИЕ: Проверьте, достаточно ли размера рас#
ширительного бака для имеющегося объема тепло#
носителя в системе отопления (см. проектную доку#
ментацию по установке).
Предохранительный клапан
Внизу котла, на гидравлической группе слева рас#
положен предохранительный клапан. Из его слив#
ного отверстия может вытекать вода или выходить
пар (при превышении макс. давления в системе).
Поэтому на выходе предохранительного клапана
рекомендуется установить отвод, который будет
подключен к системе канализации.
ВНИМАНИЕ: Ни в коем случае нельзя проводить
никаких действий с предохранительным клапаном
во время работы котла.
Подключение газа
Котел предназначен для эксплуатации с природным
газом с номинальным давлением в распределитель#
ной сети 2 кПа с удельной теплотой сгорания от 9
до 10 кВтч/м
3
.
Внутренняя газораспределительная сеть и газовый
счетчик должны быть рассчитаны с учетом иных
работающих на газе приборов пользователя.
Газопроводы в зданиях должны соответствовать
требованиям соответствующих стандартов.
Если при работе на пропане газопровод к котлу
подведен ниже уровня местности, помещение с
подводящим трубопроводом должно иметь доста#
точную вентиляцию, либо трубопровод должен быть
оснащен вентилем, закрывающим проходящую под
уровнем местности часть всегда, когда котел не ра#
ботает. Вентиль необходимо закрывать и в случае
отказа вентиляции, т.е. если выйдет из строя систе#
ма принудительной вентиляции, или если естест#
венная вентиляция контролируется детектором (на
предупреждающий сигнал от детектора).
ВНИМАНИЕ: Вывод котла для подключения газа
оснащен патрубком газового клапана с резьбой
1/2” и технологическим срезом, который не позво#
ляет классическое уплотнение резьбы с помощью
резьбового соединения и уплотнительных материа#
лов, таких как, например, войлок, тефлон, паста и
т.п. Соединение необходимо уплотнять только затя#
гиванием накидной гайки на торец патрубка через
соответствующее плоское уплотнение размером
18х10х2.
После завершения монтажа газопровода к котлу не#
обходимо тщательно проверить газонепроницае#
мость выполненного соединения.
15 ИНСТРУКЦИЯ ПО МОНТАЖУ
Монтаж котла
Навешивание котла
При навешивании котла необходимо следить за со#
блюдением условий, указанных в проектной доку#
ментации (например, несущая способность кладки,
примыкание к дымоходу, входы и выходы труб).

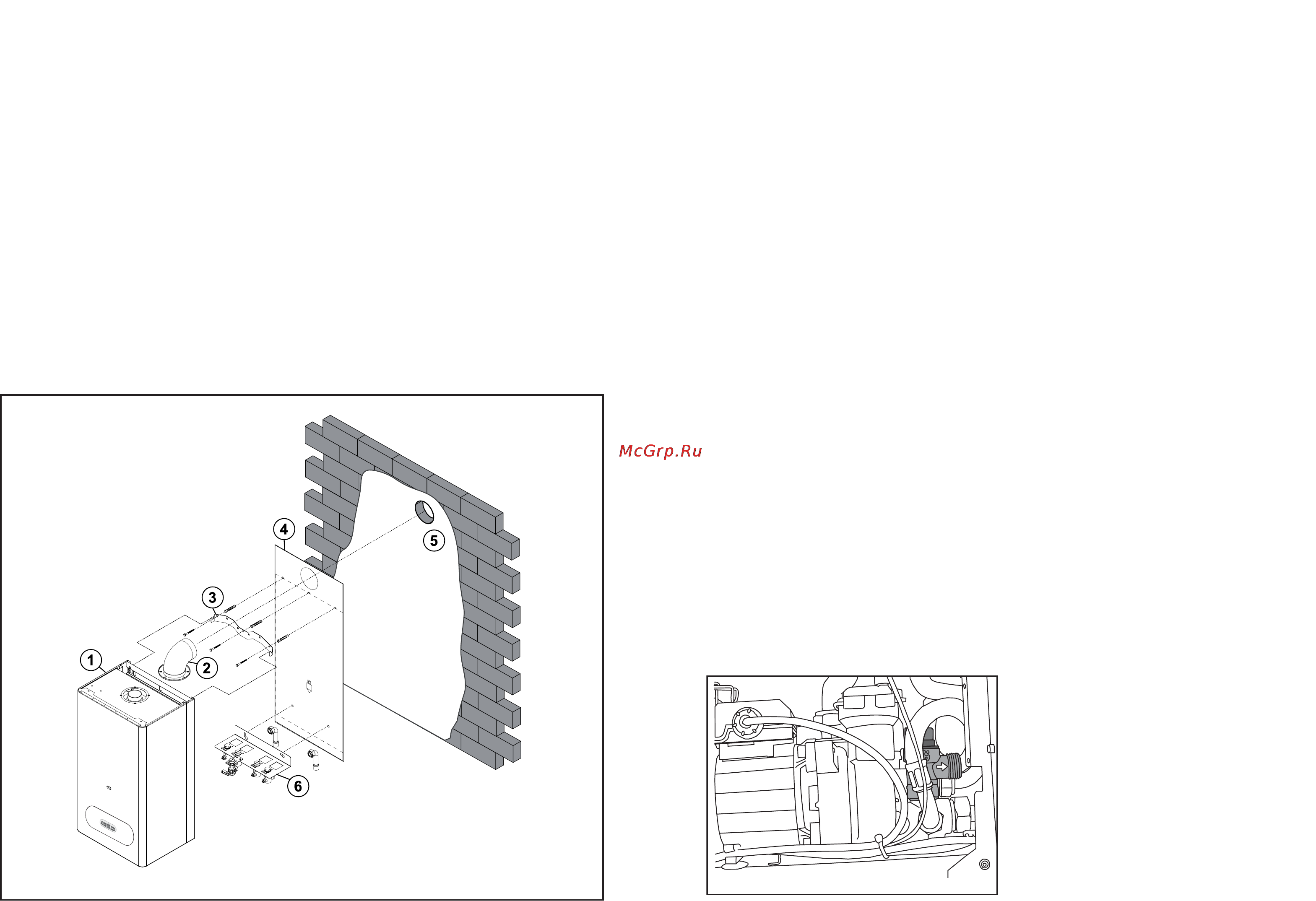

Порядок выполнения работ (см. рис. на этой стр.)
1. Возьмите бумажный шаблон и прикрепите его
строго вертикально к месту установки котла, напри#
мер, с помощью клейкой ленты. При размещении
шаблона используйте отвес или уровень.
2. В обозначенных на шаблоне местах просверлите
необходимые отверстия для монтажной планки,
присоединительной консоли.
Примечание: Присоединительная консоль не входит
в комплект поставки котла.
3. В случае вывода дымохода непосредственно на
фасад здания замерьте отверстие для прохода соот#
ветствующих труб.
4. Просверлите требуемые отверстия с указанными
на шаблоне диаметрами.
5. Вставьте в отверстия хомуты для навески планки,
а затем прочно закрепите ее прилагаемыми болтами
6. Навесьте котел на монтажную планку.
7. Установите трубопроводы для отвода продуктов
сгорания. Пространство между трубами и отверсти#
ем в кладке заполните негорючим материалом.
8. Прикрепите присоединительную консоль (если
есть) с помощью хомутов и болтов, которые вхо#
дят в комплект ее поставки.
9. Подключите присоединительную консоль к котлу
и штуцерам контуров отопления, ГВС и газа.
Подключение котла к штуцерам контуров отопL
ления, ГВС и газа
Штуцеры не должны подвергаться нагрузке со сто#
роны труб контуров отопления, ГВС и газа. Это
предполагает точное соблюдение размеров всех
подключаемых труб по высоте, по расстоянию от
стены и взаимному расположению.
Подключение котла к системе отопления рекомен#
дуется выполнить так, чтобы при ремонте котла
можно было бы сливатьтеплоноситель только из
него.
При реконструкции, неудобном расположении и т.п.
котел можно подключить к системе отопления, ГВС
и газу с помощью гибкой подводки (шлангов), но
14 ИНСТРУКЦИЯ ПО МОНТАЖУ
1 Котел
2 Дымоход
3 Монтажная планка
4 Монтажный шаблон
5 Место монтажа котла на стене
6 Присоединительная консоль
